Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:

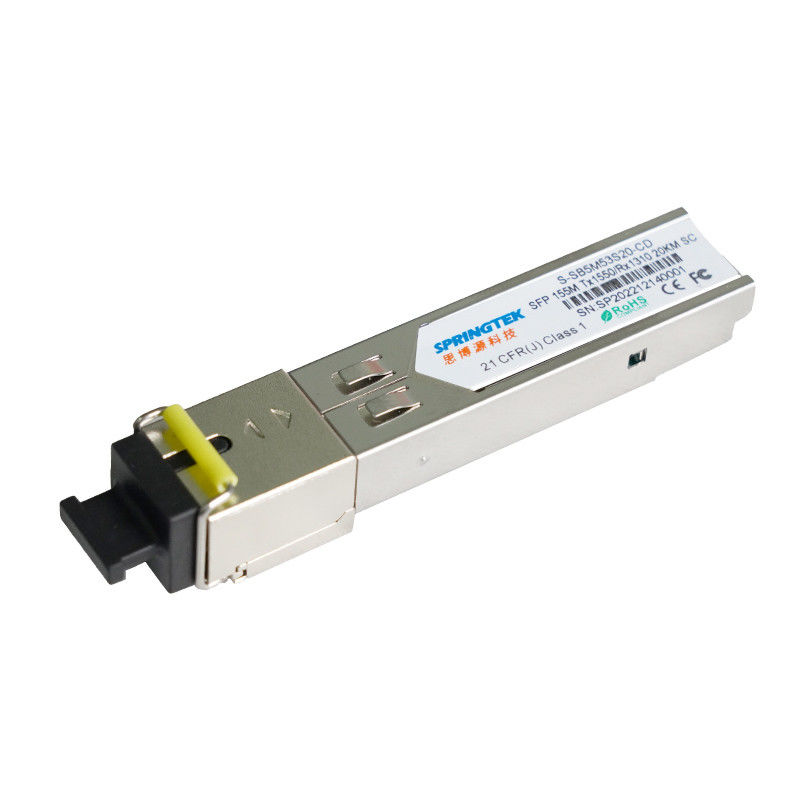

S-SB5M53S20-CD
Información el ordenar
| Número de parte | Descripción de producto |
| S-SB5M53S20-CD | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, SC, SM, los 20km, 0ºC~+70ºC, con DDM |
| S-SB5M53S20-ID | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, SC, SM, los 20km, -40ºC~+85ºC, con DDM |
Descripción
Los transmisores-receptores de Springtek BIDI SFP son alto rendimiento, módulo rentable que apoya distancia de 155Mbps y de transmisión de los 20km con SMF (los 9/125μm).
El transmisor-receptor consiste en dos secciones: un transmisor del laser de 1550nm LD, un fotodiodo del PIN integrado con un amplificador de la transporte-impedancia (TIA). El transmisor-receptor de Springtek BIDI SFP satisface requisitos de seguridad de laser de la clase I.
El transmisor-receptor es compatible con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Características
Temperatura de caso de funcionamiento:
Anuncio publicitario: 0 a +70°C
Industrial: - 40 a +85°C
Usos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | VCC | -0,5 | - | 4 | V |
| Gama de temperaturas de almacenamiento | TS | -40 | - | 85 | °C |
| Humedad relativa - almacenamiento | Lado derecho | 0 | - | 95 | % |
| Humedad relativa - actuando | RHO | 0 | - | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fuente actual | Icc | - | - | 300 | mA |
| Tarifa de datos | BR | - | 155 | - | Mbps |
Características eléctricas
| Características eléctricas del transmisor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | |
| Oscilación diferenciado del voltaje entrado | VIN | 400 | - | 2000 | milivoltio | |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω | |
| Voltaje de la neutralización del transmisor | VDIS | 2,0 | - | VCC +0,3 | V | |
| El transmisor permite voltaje | VEN | 0 | - | 0,8 | V | |
| Alto de la lógica de TFAULT | VTFH | 2,4 | - | VCC | V | |
| Punto bajo de la lógica de TFAULT | VTFL | UVE | - | UVE +0,4 | V | |
| Características eléctricas del receptor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | |
| Oscilación diferenciado del voltaje de salida | VOUT | 400 | - | 1000 | milivoltio | |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω | |
| El LOS afirma voltaje | VLOSA | 2,4 | - | VCC | V | |
| El LOS De-afirma voltaje | VLOSD | UVE | - | UVE +0,4 | V | |
Características ópticas
| Características del transmisor | ||||||||
|
Parámetro |
Símbolo | Minuto |
Tipo |
Máximo | Unidad | Notas | ||
| Tipo del laser |
LD |
|||||||
| Tarifa de datos | - | - | 155 | - | Mb/s | |||
| Gama de longitud de onda de centro | λ | 1480 | 1550 | 1580 | nanómetro | |||
| Anchura espectral del RMS | Δλ | - |
- |
4 | nanómetro | |||
| Poder medio del lanzamiento APAGADO del transmisor | POFF | - | - | -40 | dBm | |||
| Poder óptico del lanzamiento | Abadejo | -14 | - | -8 | dBm | 1 | ||
| Ratio de la extinción | ER |
6,6 |
- | - | DB | |||
| Características del receptor | ||||||||
| Tipo del receptor | PIN | |||||||
| Tarifa de datos | - | - | 155 | - | Mb/s | |||
| Longitud de onda central de funcionamiento | λ | 1260 | 1310 | 1360 | nanómetro | |||
| Sensibilidad del receptor | Senador | - | - | -28,2 | dBm | 2 | ||
| Sobrecarga del receptor | PSAT | -8 | - | - | dBm | |||
| El LOS afirma | LOSA | -45 | - | - | dBm | |||
| El LOS De-afirma | LOSD | - | - | -28,2 | dBm | |||
| Histéresis del LOS | LOSH | 0,5 | 3 | 5 | DB | |||
| Notas | ||||||||
|
1. Las figuras del poder medio son informativas solamente 2. Medido con 223 - 1 PRBS@155Mbps, BER-10<10> |
||||||||
Especificaciones generales
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Tasa de bits | BR | - | 155 | - | Mb/s | |
| Ratio de error de pedazo | AZUFAIFAS | - | - | 10-10 |
