Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QS4031M2K-CD

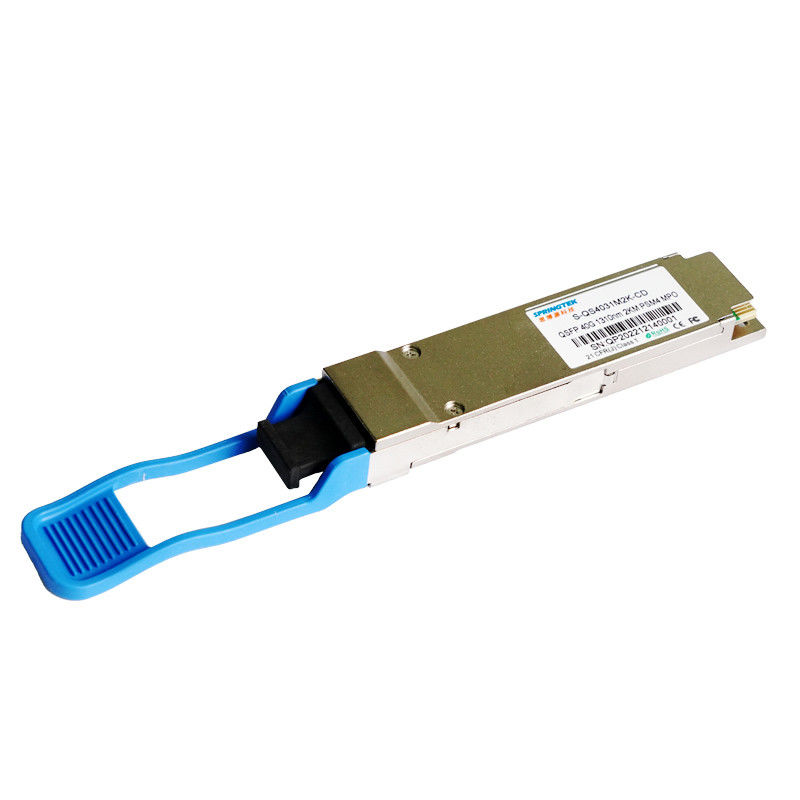

Módulo óptico compatible del transmisor-receptor del enebro 40Gbps 1310nm los 2Km PSM4 QSFP+
Información el ordenar
| Número de parte | Descripción de producto |
| S-QS4031M2K-CD | QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, los 2km, 0ºC ~ +70ºC, con DDM |
Descripción
El transmisor-receptor de Springtek QSFP+ 40G-PSM4 se diseña para cumplir los requisitos de los vínculos de Ethernet 40G sobre SMF los hasta 2km. Es obediente con QSFP+ MSA, IEEE 802.3ba. Es rentable, bajo consumo de energía con una sola fuente de alimentación 3.3V. Se fabrica con la vivienda del tamaño todo de metal y compacto para el funcionamiento superior de la EMI.
Características
Tarifa de hasta 11,2 datos de los Gbps por el canal
Conector óptico de MPO (IEC61754-7-1)
Bajo consumo de energía 3.5W (máximo)
Longitud los hasta 2km de la transmisión
Transmisor con 4 el laser del canal 1310nm DFB
Receptor con el detector de foto del PIN de 4 canales
Temperatura de caso de funcionamiento: °C 0 a 70
RoHS obediente (sin plomo)
Usos
Router del interruptor y HBA
Ethernet 40G
Infiniband QDR, RDA y SDR
Placa madre de alto rendimiento
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | 0 | 3,8 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de energía total | P | - | - | 3,5 | W |
| Tarifa de datos por carril | BR | - | 10,3125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Nota |
| Oscilación diferenciado del voltaje entrado | VIN | 200 | - | 800 | milivoltio | |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω | |
| El diferencial entró la pérdida de vuelta | Por IEEE P802.3ba 86A.4.1.1 | DB | 10MHz a 11.1GHz | |||
| Diferencial a la pérdida de vuelta de la entrada del común-modo | 10 | - | - | DB | 10MHz a 11.1GHz | |
| Tolerancia de la inquietud J2 | J2T | 0,17 | - | - | UI | Por IEEE P802.3ba 86A.4.1 |
| Tolerancia de la inquietud J9 | J9T | 0,29 | - | - | UI | |
| Características eléctricas del receptor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | |
| Oscilación diferenciado del voltaje de salida | VOUT | 400 | - | 850 | milivoltio | |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω | |
| El diferencial hizo salir la pérdida de vuelta | Por IEEE P802.3ba 86A.4.2.1 | DB | 10MHz a 11.1GHz | |||
| Pérdida de vuelta de la salida de modo común | Por IEEE P802.3ba 86A.4.2.2 | DB | 10MHz a 11.1GHz | |||
| Tiempo de transición de la salida, el 20% al 80% | 28 | - | - | picosegundo | Por IEEE P802.3ba 86A.4.2 | |
| Salida de la inquietud J2 | J2O | - | - | 0,42 | UI | |
| Salida de la inquietud J9 | J9O | - | - | 0,65 | UI | |
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | |
| Características del transmisor | |||||||
| Tipo del laser | DFB | ||||||
| Tarifa de datos por carril | - | - | 10,3125 | - | Gb/s | ||
| Longitudes de onda del centro del carril | λ0 | 1260 | 1360 | nanómetro | |||
| ratio de la supresión del Lado-modo | SMSR | 30 | - | - | DB | ||
| Poder medio total del lanzamiento | Pinta | - | - | 5 | dBm | ||
| Poder medio del lanzamiento, cada carril | ABADEJO | -8,2 | - | 0,5 | dBm | ||
| Amplitud óptica de la modulación, cada carril | OMA | -5,2 | - | 2,0 | dBm | ||
| Diferencia en poder del lanzamiento entre cualquier dos carriles (OMA) | - | - | 5 | DB | |||
| Poder del lanzamiento en OMA menos TDP, cada carril | -4,8 | - | - | dBm | |||
| Ratio de la extinción | ER | 3,5 | - | - | DB | ||
| Pena de la dispersión del transmisor | TDP | - | - | 2,6 | DB | ||
| Poder medio del lanzamiento APAGADO del transmisor, cada carril | POFF | - | - | -30 | dBm | ||
| Ruido relativo de la intensidad | RIN | - | - | -128 | dB/Hz | ||
| Tolerancia óptica de la pérdida de vuelta | - | - | 12 | DB | |||
| Definición de la máscara de ojo del transmisor | Obediente a IEEE802.3ba | ||||||
| Características del receptor | |||||||
| Tipo del receptor | PIN | ||||||
| Longitudes de onda del centro del carril | λ | 1260 | 1360 | nanómetro | |||
| La media recibe el poder, cada carril | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Umbral de daño | Despegue | 3 | - | - | dBm | ||
| Sensibilidad del receptor (OMA), cada carril (máximo) | Sen1 | - | - | -12,6 | dBm | 1 | |
| El LOS afirma | LOSA | -30 | - | - | dBm | ||
| El LOS De-afirma | LOSD | - | - | -15 | dBm | ||
| Histéresis del LOS | LOSH | 0,5 | - | 6 | DB | ||
| Notas | |||||||
| 1. BER=1E-12, medido con PRBS31@10.3125Gbps | |||||||
