Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QS40C4L20-CD

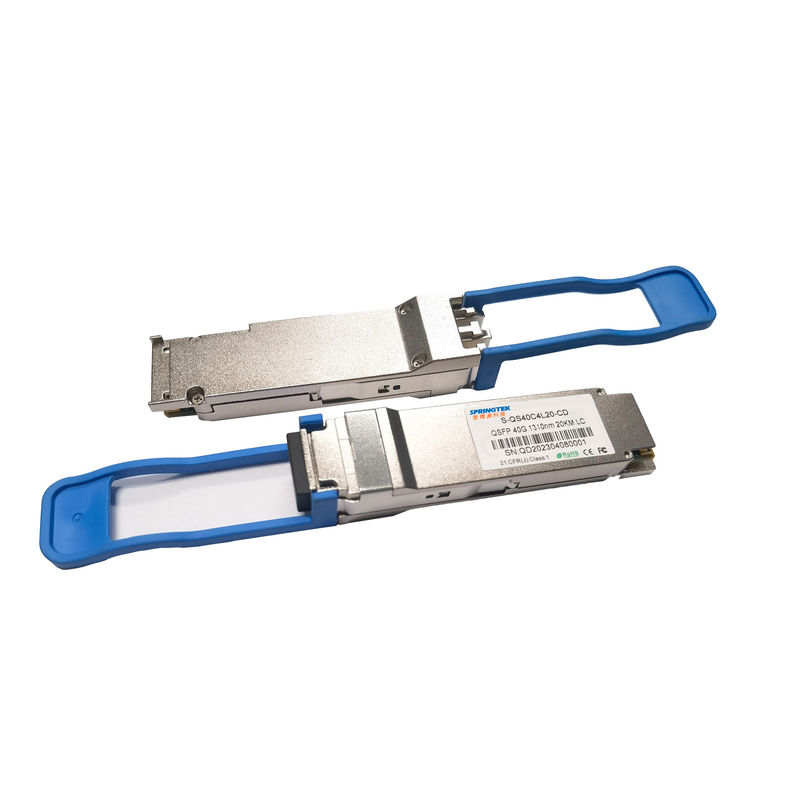

Módulo óptico compatible del transmisor-receptor de Cisco 40Gbps QSFP+ 1310nm los 20KM LC
Información el ordenar
| Número de parte | Descripción de producto |
| S-QS40C4L20-CD | QSFP+, 40Gbps, 1310nm, SM, LC, los 20km, 0ºC ~ +70ºC, con DDM |
Descripción
El transmisor-receptor de Springtek 40G-LR4 QSFP+ se diseña para cumplir los requisitos de los vínculos de Ethernet 40G sobre SMF los hasta 20km. Es obediente con QSFP+ MSA, IEEE 802.3ba 40GBase-LR4. Es rentable, bajo consumo de energía con una sola fuente de alimentación 3.3V. Se fabrica con la vivienda del tamaño todo de metal y compacto para el funcionamiento superior de la EMI.
Características
Tasa de bits de las ayudas hasta 10.3125Gb/s por carril
Interfaz a dos caras del LC
Transmisor sin enfriar de 4x10Gbps CWDM, detector del arsenal del PIN
Bajo consumo de energía <3>
Longitud de vínculo máxima de los 20km en la fibra del solo modo (SMF)
Vivienda toda de metal para el funcionamiento superior de la EMI
Interfaz de la gestión IIC
Sola fuente de alimentación de +3.3V
Temperatura de caso de funcionamiento: °C 0 a 70
RoHS obediente (sin plomo)
Usos
Accesss de alta velocidad
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de energía total | P | - | - | 3,5 | W |
| Tarifa de datos por carril | BR | - | 10,3125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Nota |
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 1200 | milivoltio | |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω | |
| El diferencial entró la pérdida de vuelta | Por IEEE P802.3ba 86A.4.1.1 | DB | 10MHz a 11.1GHz | |||
| Diferencial a la pérdida de vuelta de la entrada del común-modo | 10 | - | - | DB | 10MHz a 11.1GHz | |
| Tolerancia de la inquietud J2 | J2T | 0,17 | - | - | UI | Por IEEE P802.3ba 86A.4.1 |
| Tolerancia de la inquietud J9 | J9T | 0,29 | - | - | UI | |
| Características eléctricas del receptor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 1200 | milivoltio | |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω | |
| El diferencial hizo salir la pérdida de vuelta | Por IEEE P802.3ba 86A.4.2.1 | DB | 10MHz a 11.1GHz | |||
| Pérdida de vuelta de la salida de modo común | Por IEEE P802.3ba 86A.4.2.2 | DB | 10MHz a 11.1GHz | |||
| Tiempo de transición de la salida, el 20% al 80% | 28 | - | - | picosegundo | Por IEEE P802.3ba 86A.4.2 | |
| Salida de la inquietud J2 | J2O | - | - | 0,42 | UI | |
| Salida de la inquietud J9 | J9O | - | - | 0,65 | UI | |
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | |
| Características del transmisor | |||||||
| Tipo del laser | CWDM DFB | ||||||
| Tarifa de datos por carril | - | - | 10,3125 | - | Gb/s | ||
|
Longitudes de onda del centro del carril
|
λ0 | 1264,5 | 1277,5 | nanómetro | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| ratio de la supresión del Lado-modo | SMSR | 30 | - | - | DB | ||
| Poder medio total del lanzamiento | Pinta | - | - | 8,3 | dBm | ||
| Poder medio del lanzamiento, cada carril | ABADEJO | -4,5 | - | 2,3 | dBm | ||
| Amplitud óptica de la modulación, cada carril | OMA | -4 | - | 3,5 | dBm | ||
| Diferencia en poder del lanzamiento entre cualquier dos carriles (OMA) | - | - | 6,5 | DB | |||
| Poder del lanzamiento en OMA menos TDP, cada carril | -4,8 | - | - | dBm | |||
| Ratio de la extinción | ER | 3,5 | - | - | DB | ||
| Pena de la dispersión del transmisor | TDP | - | - | 2,6 | DB | ||
| Poder medio del lanzamiento APAGADO del transmisor, cada carril | POFF | - | - | -30 | dBm | ||
| Ruido relativo de la intensidad | RIN | - | - | -128 | dB/Hz | ||
| Tolerancia óptica de la pérdida de vuelta | - | - | 20 | DB | |||
| Reflexión del transmisor | - | - | -12 | DB | |||
| Definición de la máscara de ojo del transmisor | Obediente a IEEE802.3ba | ||||||
| Características del receptor | |||||||
| Tipo del receptor | PIN | ||||||
| Tarifa de datos por carril | - | 10,3125 | - | Gb/s | |||
| Longitudes de onda del centro del carril | λ0 | 1264,5 | 1277,5 | nanómetro | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| La media recibe el poder, cada carril | PIN1 | -13,7 | - | 2,3 | dBm | ||
| Umbral de daño | Despegue | 3,3 | - | - | dBm | ||
| Poder del receptor (OMA), cada carril (máximo) | - | - | 3,5 | dBm | |||
| Diferencia en recibir poder entre cualquier dos carriles (OMA) (máximos) | - | - | 7,5 | DB | |||
| Sensibilidad del receptor (OMA), cada carril (máximo) | Sen1 | - | - | -11,5 | dBm | 1 | |
| Sensibilidad subrayada del receptor (OMA), cada carril (máximo) | Sen1 | - | - | -9,6 | dBm | ||
| Frecuencia de atajo superior eléctrica del receptor 3dB, cada carril | - | - | 12,3 | Gigahertz | |||
| Reflexión del receptor | RFL | - | - | -26 | DB | ||
| El LOS afirma | LOSA | -30 | - | - | dBm | ||
| El LOS De-afirma | LOSD | - | - | -15 | dBm | ||
| Histéresis del LOS | LOSH | 0,5 | 3 | 5 | DB | ||
| Notas | |||||||
| 1. BER=1E-12, medido con PRBS31@10.3125Gbps | |||||||
