Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-FP1085L03-CD

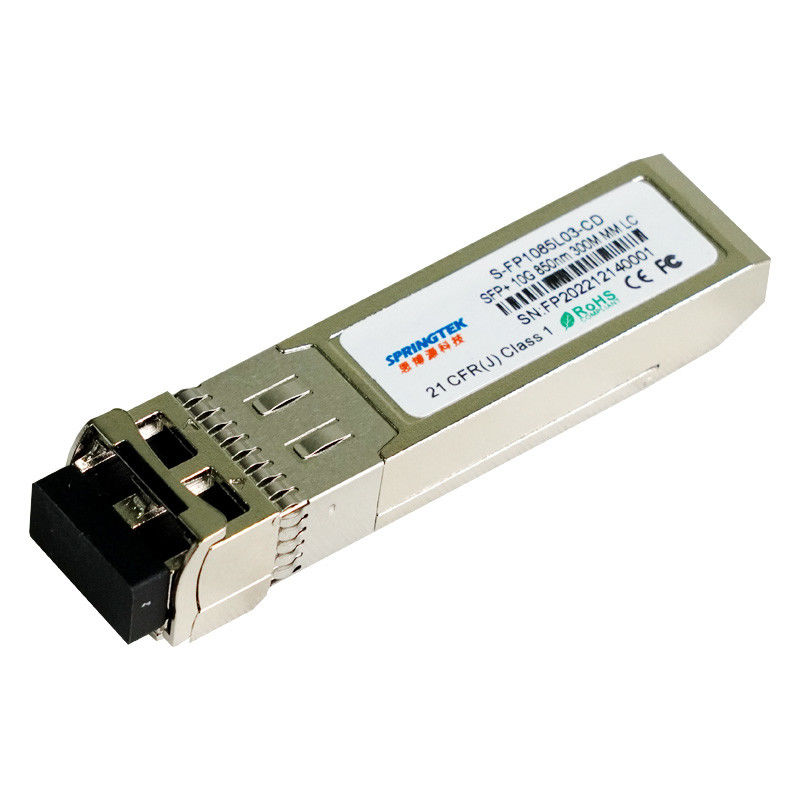

transmisor-receptor óptico de 10G SFP+SR, conector del LC, 850nm para los hasta 300m sobre MMF
Información el ordenar
| Número de parte | Descripción de producto |
| S-FP1085L03-CD | SFP+, 10.3125Gbps, 850nm, SM, los 300m, 0ºC~+70ºC, con DDM |
| S-FP1085L03-ID | SFP+, 10.3125Gbps, 850nm, SM, los 300m, -40ºC~+85ºC, con DDM |
Descripción
El transmisor-receptor de Springtek 850nm SFP+ se diseña para transmitir y para recibir datos ópticos sobre la fibra con varios modos de funcionamiento para Ethernet 10G.
El interfaz eléctrico del módulo es obediente a las especificaciones eléctricas de SFI. La entrada del transmisor y la impedancia de salida del receptor es 100 ohmios de diferenciado. Las líneas de datos están internamente CA juntadas. El módulo proporciona la terminación diferenciada y reduce diferencial a la conversión de modo común para la terminación de la señal de la calidad y la EMI baja.
Características
detector del laser de 850nm VCSEL y de foto del PIN
Interfaz óptico del receptáculo a dos caras del LC complian
Sola fuente de alimentación de +3.3V
Caliente-pluggabl
Acoplamiento de la CA de las señales de CML
Seguridad de laser internacional Class1 certificada
Gama de temperaturas de funcionamiento:
Función de DDMI disponible con modo internamente calibrado
Anuncio publicitario: 0℃~+70℃
RoHS obediente (sin plomo)
Usos
Canal de la fibra
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fuente actual | Icc | - | - | 300 | mA |
| Tarifa de datos | BR | - | 10,3125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 700 | milivoltio |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| Voltaje de la neutralización del transmisor | VDIS | 2,0 | - | VCC +0,3 | V |
| El transmisor permite voltaje | VEN | -0,3 | - | 0,8 | V |
| Alto de la lógica de TFAULT | VTFH | 2,4 | - | VCC +0,3 | V |
| Punto bajo de la lógica de TFAULT | VTFL | -0,3 | - | +0,4 | V |
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 850 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| El LOS afirma voltaje | VLOSA | 2,4 | - | VCC +0,3 | V |
| El LOS De-afirma voltaje | VLOSD | -0,3 | - | +0,4 | V |
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | ||
| Características del transmisor | ||||||||
| Tipo del laser | Punto de congelación | |||||||
| Gama de longitud de onda de centro | λ | 840 | 850 | 860 | nanómetro | |||
| Anchura espectral RMS | Δλ | - | - | 0,45 | nanómetro | |||
| Poder medio del lanzamiento APAGADO del transmisor | POFF | - | - | -30 | dBm | |||
| Poder óptico del lanzamiento | Abadejo | -5 | - | -1 | dBm | 1 | ||
| Ratio de la extinción | ER | 3,5 | - | - | DB | |||
| Ruido relativo de la intensidad | RIN | - | - | -128 | dB/Hz | |||
| Tolerancia óptica de la pérdida de vuelta | - | - | 12 | DB | ||||
| Pena del transmisor y de la dispersión | TDP | - | - | 3,9 | DB | |||
| Diagrama del ojo | Cumple con las máscaras de ojo de IEEE802.3ae cuando está filtrado | |||||||
| Características del receptor | ||||||||
| Tipo del receptor | PIN | |||||||
| Longitud de onda central de funcionamiento | λ | 840 | - | 860 | nanómetro | |||
| Sensibilidad del receptor | Senador | - | - | -10 | dBm | 2 | ||
| Sobrecarga del receptor | PSAT | 0,5 | - | - | dBm | |||
| Reflexión del receptor | RFL | - | - | -12 | DB | |||
| El LOS afirma | LOSA | -30 | - | - | dBm | |||
| El LOS De-afirma | LOSD | - | - | -17 | dBm | |||
| Histéresis del LOS | LOSH | 0,5 | 3 | 5 | DB | |||
| Notas | ||||||||
|
||||||||
