Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-SP2G55L40-CD

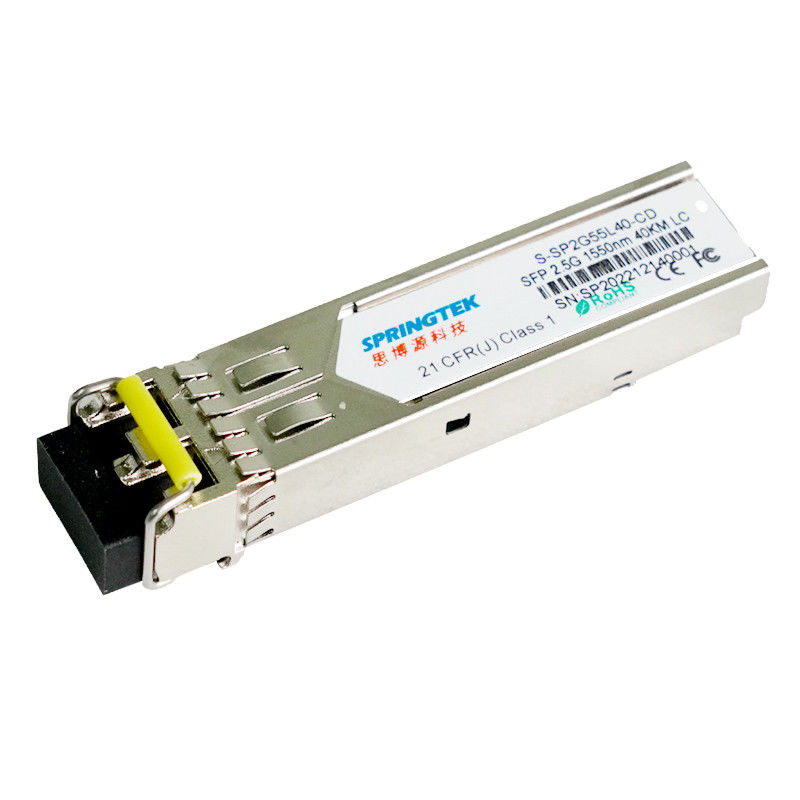

2,5 módulo óptico del transmisor-receptorde losGbps1550nm 40kilómetroSFP
Información el ordenar
| Número de parte | Descripción de producto |
| S-SP2G55L40-CD | SFP, 2.5Gbps, 1550nm, SM, los 40km, 0ºC~+70ºC, con DDM |
| S-SP2G55L40-ID | SFP, 2.5Gbps, 1550nm, SM, los 40km, -40ºC~+85ºC, con DDM |
Descripción
Los transmisores-receptores de Springtek SFP son alto rendimiento, módulos rentables que apoyan distancia de 2.5Gbps y de transmisión de los 40km con SMF.
El transmisor-receptor consiste en tres secciones: un transmisor de 1550nm LD, un fotodiodo del PIN integrado con un preamplificador de la transporte-impedancia (TIA). Módulos de Springtek SFP satisfacer requisitos de seguridad de laser de la clase I.
Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Características
operación 2.5Gbps
sola fuente de alimentación de +3.3V
De alto rendimiento y rentable
1550nm LD y fotodetector del PIN para la transmisión de los 40km
Obediente con SFP MSAand SFF-8472 con el receptáculo a dos caras del LC
Supervisión de diagnóstico de Digitaces
Compatible con SONET OC-48
Temperatura de caso de funcionamiento: 0 a +70°C -40 a +85°C
RoHS obediente (sin plomo)
Usos
canal de la fibra 2X
Canal de la fibra del gigabit
Interruptor para cambiar el interfaz
Usos cambiados de la placa madre
Interfaz del router/del servidor
Otros sistemas de transmisión ópticos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fuente actual | Icc | - | - | 300 | mA |
| Tarifa de datos | BR | - | 2,5 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | |
| Oscilación diferenciado del voltaje entrado | VIN | 400 | - | 2000 | milivoltio | |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω | |
| Voltaje de la neutralización del transmisor | VDIS | 2,0 | - | VCC +0,3 | V | |
| El transmisor permite voltaje | VEN | 0 | - | 0,8 | V | |
| Alto de la lógica de TFAULT | VTFH | 2,4 | - | VCC | V | |
| Punto bajo de la lógica de TFAULT | VTFL | UVE | - | UVE +0,4 | V | |
| Características eléctricas del receptor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | |
| Oscilación diferenciado del voltaje de salida | VOUT | 400 | - | 1000 | milivoltio | |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω | |
| El LOS afirma voltaje | VLOSA | 2,4 | - | VCC | V | |
| El LOS De-afirma voltaje | VLOSD | UVE | - | UVE +0,4 | V | |
Características ópticas y eléctricas
| Características del transmisor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Tipo del laser | LD | |||||
| Tarifa de datos | - | - | 2,5 | - | Gb/s | |
| Gama de longitud de onda de centro | λ | 1500 | 1550 | 1580 | nanómetro | |
| Width@-20dB espectral | Δλ | - | - | 1 | nanómetro | |
| Poder medio del lanzamiento APAGADO del transmisor | POFF | - | - | -40 | dBm | |
| Poder óptico del lanzamiento | Abadejo | -5 | - | 0 | dBm | 1 |
| Ratio de la extinción | ER | 8,2 | - | - | DB | |
| Características del receptor | ||||||
| Tipo del receptor | PIN | |||||
| Tarifa de datos | - | - | 2,5 | - | Gb/s | |
| Longitud de onda central de funcionamiento | λ | 1260 | - | 1610 | nanómetro | |
| Sensibilidad del receptor (OMA) | Senador | - | - | -17 | dBm | 2 |
| Sobrecarga del receptor | PSAT | 0 | - | - | dBm | |
| El LOS afirma | LOSA | -35 | - | - | dBm | |
| El LOS De-afirma | LOSD | - | - | -17 | dBm | |
| Histéresis del LOS | LOSH | 0,5 | 3 | 5 | DB | |
| Notas | ||||||
|
1. El poder óptico se pone en marcha en SMF. 2. Medido con 223-1 PRBS@2.5Gbps, BER-12<10> |
||||||
Especificaciones generales
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Tasa de bits | BR | - | 2,5 | - | Gb/s | |
| Ratio de error de pedazo | AZUFAIFAS | - | - | 10-12 |
