Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-SD1GDWLA2-CD

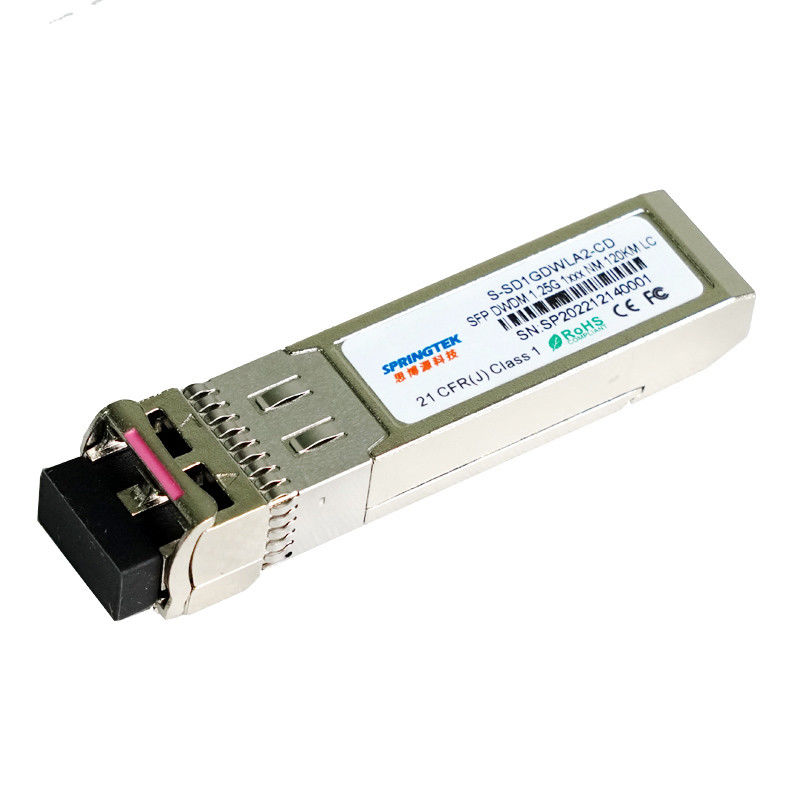

módulo óptico del transmisor-receptor de 1.25Gbps DWDM C17~C61 120kilómetroSFP
Información el ordenar
| Número de parte | Descripción de producto |
| S-SD1GDWLA2-CD-xx | SFP, DWDM 1.25Gbps, 1510nm~1610nm, SM, LC, el 120km, 0ºC~+70ºC, con DDM |
| XX=17~61 (C-banda) del canal del ITU 62~16 (banda L del canal del ITU) | |
Descripción
El transmisor-receptor de Springtek DWDM SFP exhibe la estabilidad excelente de la longitud de onda, apoyando la operación en el canal de 100 gigahertz, módulo rentable. Se diseña para el SADO de DWDM SONET/, Gigabit Ethernet y los usos del canal de la fibra.
El transmisor-receptor consiste en dos secciones: La sección del transmisor incorpora un laser colded de DFB. Y la sección del receptor consiste en un fotodiodo de APD integrado con los módulos de TIA.Springtek DWDM SFP para satisfacer requisitos de seguridad de laser de la clase I.
El transmisor-receptor de DWDM SFP proporciona un interfaz de supervisión aumentado, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo tales como temperatura del transmisor-receptor, corriente del prejuicio del laser, poder óptico transmitido, recibió voltaje óptico del poder y de fuente del transmisor-receptor, temperatura del laser y la corriente TÉCNICA.
Características
operación 1.25Gbps
Conveniente para el uso en sistemas del espaciamiento de canal 100GHz DWDM
Fotodetector de DWDM DFB y de APD para la transmisión del 120km
Obediente con DWDM SFP MSA con el receptáculo a dos caras del LC
Supervisión de diagnóstico de Digitaces
Arranque en frio para arriba la conformidad de la longitud de onda
Temperatura de caso de funcionamiento: 0 a +70°C
RoHS obediente (sin plomo)
Usos
Ethernet IEEE 802.3ae
Canal de la fibra
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,3 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | -5 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fuente actual | Icc | - | - | 380 | mA |
Especificaciones del transmisor – ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| Datos Rate Multirate | Mra | 155 | 1250 | 2667 | Mbps |
| Longitud de onda de centro (solenoides)△ | lc | lc -25 | lc | lc +25 | P.M. |
| Longitud de onda de centro (EOL)▲ | lc | lc -100 | lc | lc+100 | P.M. |
| Óptico transmita el poder | Po | 0 | - | 5 | dBm |
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB |
| Óptico transmita el poder (discapacitado) | PTX_DISABLE | - | - | -40 | dBm |
| Ratio de la extinción | ER | 8,2 | - | DB | |
| Espaciamiento de canal | ∆f | - | 100 | - | Gigahertz |
| Generación de la inquietud | TJP-P | - | - | 70 | mUI |
| Anchura espectral (- 20dB) | Dl20 | - | 0,1 | 0,3 | nanómetro |
| Máscara de ojo | Obediente con la base GR-253-CORE y ITU G.957 de Bell para SONET/SDH y con IEEE 802.3ae para Ethernet y el canal de la fibra | ||||
Especificaciones del transmisor – eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| Voltaje de fuente | VccTX | 3,13 | 3,3 | 3,47 | V |
| PECL/CML entró | VtxDIFF | 500 | - | 1600 | milivoltio |
| Subida entrada/caída | TR/TF | - | - | 160 | picosegundo |
| Falta de la TX-falta | Vf | 2 | - | Vcc | V |
| TX-falta normal | Vn | Uve | - | Vee+0.5 | V |
| TX_DISABLE (afirmó) | VDH | 2 | - | Vcc | V |
| TX_DISABLE (negado) | VDL | Uve | - | Vee+0.8 | V |
Especificaciones del receptor de APD – ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| Sensibilidad del receptor (OC24) | Rsens-1 | - | -32 | -28 | dBm |
| Sensibilidad del receptor (OSNR = 20dB) | Rsens-2 | - | - | -32 | dBm |
| Energía entrada máxima | RX-sobrecarga | - | - | -7 | dBm |
| Longitud de onda de funcionamiento entrada | λ | 1528 | - | 1564 | nanómetro |
| Reflexión | Rrx | - | - | -27 | DB |
| Pérdida de señal afirmada | -40 | - | - | dBm | |
| El LOS De-afirmó | - | - | -33 | dBm | |
| Histéresis del LOS | 0,5 | - | - | DB |
Especificaciones del receptor de APD – eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| Voltaje de fuente | VccRX | 3,13 | 3,3 | 3,47 | V |
| Oscilación de la salida diferenciada | Vout P-P | 370 | - | 2000 | milivoltio |
| Tiempo de la subida/caída | Tr/Tf | - | - | 175 | picosegundo |
| Pérdida de señal – afirmada | VOH | 2 | - | Vcc | V |
| Pérdida de señal – negada | Vol. | Uve | - | Vee+0.5 | V |
Sincronizaciones de poca velocidad de la señal eléctrica
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| La neutralización de TX niega tiempo | tonelada | - | - | 20 | ms |
| La neutralización de TX afirma tiempo | t-off | - | - | 20 | ms |
| Hora de inicializarse, incluyendo el reset de TX_FAULT | t_init | - | - | 300 | ms |
| Tiempo de lanzamiento | t_startup | - | - | 90 | s |
| TX_FAULT/INT afirman tiempo | t_fault | - | - | 50 | ms |
| TX_DISABLE a reajustar | t_reset | 10 | - | - | ms |
| El LOS afirma tiempo | t_los_on | - | - | 100 | nosotros |
| El LOS niega tiempo | t_los_off | - | - | 100 | nosotros |
| Tarifa de reloj serial de la identificación | f_serial_clock | - | - | 100 | kilociclo |
