Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-SP1GR01-C

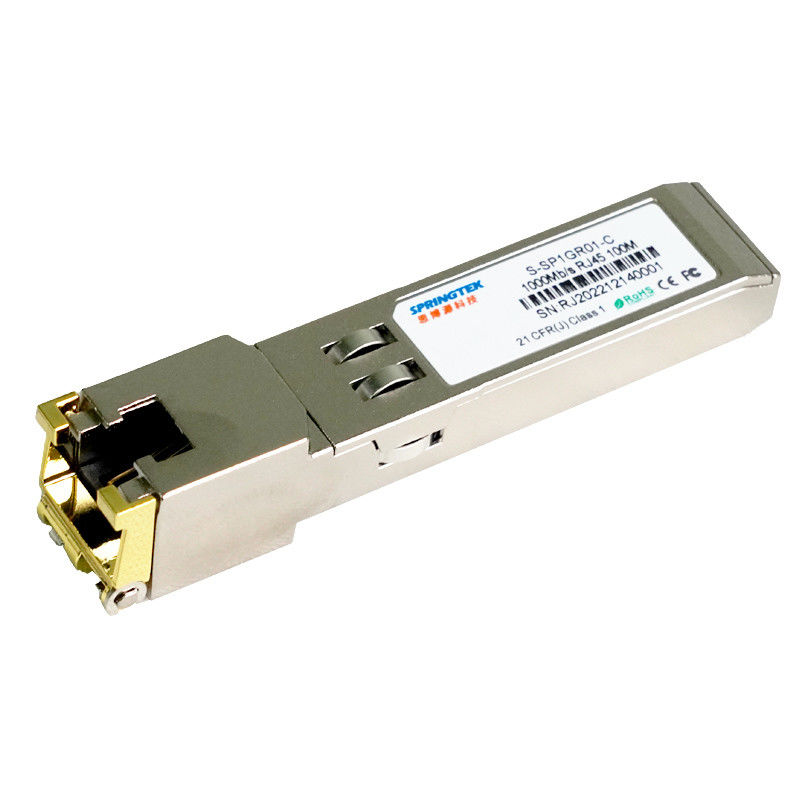

1000 módulo óptico del transmisor-receptor delcobre 100 m SFP deBASE-T
Información el ordenar
| Número de parte | Descripción de producto |
| S-SP1GR01-C | SFP, 1000Mb/s, de cobre, RJ45 el 100M, 0ºC~+70ºC |
Descripción
Los transmisores-receptores del cobre de Springtek 1000BASE-T SFP son alto rendimiento, módulo rentable obediente con Gigabit Ethernet y los estándares 1000BASE-T como se especifica en IEEE 802. 3-2002 e IEEE 802.3ab, que la dato-tarifa favorable 1000Mbps hasta 100 metros alcanzar sobre el cable de conductor doble retorcido sin blindaje de la categoría 5 (AZUFAIFA <10-12>
Características
Neutralización y RX Los de TX/sin la función del Los
Recinto completamente metálico para la EMI baja
sola fuente de alimentación de +3.3V DC
Disipación de energía baja (W 1,05 típico)
Acceso a la capa física IC vía el autobús serial de dos hilos
Operación de 1000 BASE-T en sistemas huespedes con el interfaz de SERDES
Gama de temperaturas de funcionamiento de caso de 0°C a +70°C
RoHS obediente (sin plomo)
Usos
Especificación ambiental
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades |
| Temperatura de funcionamiento | Tc | 0 | +70 |
℃ |
|
| Temperatura de almacenamiento | -40 | +85 | ℃ |
interfaz de la corriente eléctrica de +3.3V
| Parámetro | symblo | Minuto | Tipo | Máximo | Unidades | Notas/condiciones |
| Fuente actual | Es | 500 | 757 | mA | el poder máximo 2.5W sobre la gama completa del vlitage y de la nota de la precaución de temperature.see sopló | |
| Voltaje entrado | Vcc | 3,13 | 3,3 | 3,47 | V | Referido a la tierra |
| Voltaje máximo | Vmax | 3,6 | V |
Bajo-speedsignals, electroniccharacteristics
| Parámetro | Símbolo | Minuto | Máximo | Unidades | Notas/condiciones |
| PUNTO BAJO de la salida de SFP | Vol. | 0 | 0,5 | V | 4.7k a 10k levantan al host_Vcc, medido en el lado del anfitrión del conector |
| ALTO de la salida de SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k a 10k levantan al host_Vcc, medido en el lado del anfitrión del conector |
| SFP entró BAJO | VIL | 0 | 0,8 | V | 4.7k a 10k levantan a Vcc, medido en el lado de SFP del conector |
| ALTO de la entrada de SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k a 10k levantan a Vcc, medido en el lado de SFP del conector |
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/condiciones |
| Línea frecuencia | FL | 125 | Megaciclo | codificación 5-level, por IEEE 802,3 | ||
| Impedancia de salida de Tx | Zout, Tx | 100 | Ohmio | Diferencial, para todas las frecuencias entre 1MHz y 125MHz | ||
| Impedancia de Rx Inout | Zin, Rx | 100 | Ohmio | Diferencial, para todas las frecuencias entre 1MHz y 125MHz |
Interfaz eléctrico de alta velocidad, anfitrión-SFP
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/condiciones |
| Solo oscilación terminado de la entrada de datos | Vinsing | 250 | 1200 | mA | Solo terminado | |
| Solo oscilación terminado de la salida de datos | Voutsing | 350 | 800 | mA | Solo terminado | |
| Tiempo de la subida/caída | Zin, Rx | 175 | picosegundo | el 20%~80% | ||
| Impedancia de entrada de Tx | Zin | 50 | Ohmio | Solo terminado | ||
| Impedancia de entrada de Tx | Zout | 50 | Ohmio | Solo terminado |
Especificaciones generales
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/condiciones |
| Tarifa de datos | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| Notas | ||||||
| la tolerancia 1.Clock es +/- 50 PPM. | ||||||
