Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-FP10R3M-C

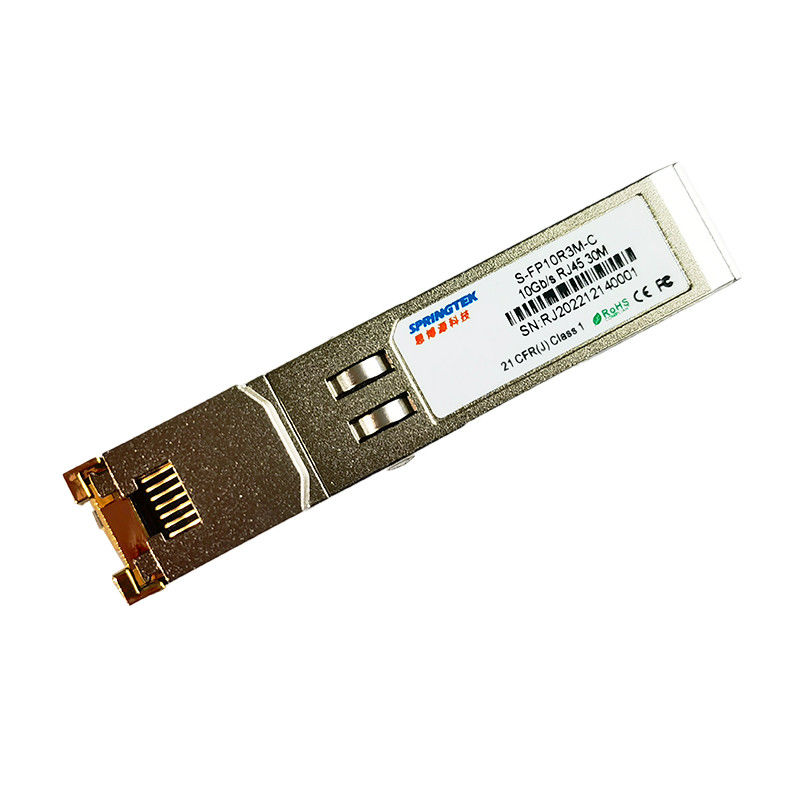

Módulo óptico del transmisor-receptor del cobre los 30m SFP del enebro 10GBASE-T
Información el ordenar
| Número de parte | Descripción de producto |
| S-FP10R3M-C | SFP, 10Gb/s, de cobre, RJ45, los 30M, 0ºC~+70ºC |
Descripción
Los transmisores-receptores enchufables del más de Springtek SFP-10 G-T Copper Small Form (SFP+) son alto rendimiento, alta confiabilidad, módulo rentable obediente con 10 Gigabit Ethernet y estándares de 10G BASE-T como se especifica en IEEE 802. 3-2015 e IEEE 802.3an, que la dato-tarifa favorable 10Gbps hasta 30 metros alcanzar sobre el cable de conductor doble retorcido protegido de la categoría 6A. El módulo apoya 10Gbps lleno - las transmisiones de datos a dos caras con 16 señales llanas de la modulación de amplitud de pulso (PAM). El módulo provee de la información serial estándar de la identificación obediente SFP+ MSA, que se puede alcanzar con la dirección de A0h vía el autobús serial 2wire. IC físico se puede también alcanzar vía el autobús serial 2wire en la dirección ACh.
Características
SFF-8431 y SFF-8432 MSA Complant
IEEE 802.3az y 802.3an obedientes
IEEE 802.3bz para 5G&2.5G BASE-T
huella Caliente-enchufable de SFP
Neutralización de TX y función de RX Los
Recinto completamente metálico para EMI Emissions baja
sola fuente de alimentación de +3.3V
Bajo consumo de energía (2.5W max @ los 30m)
Montaje compacto del conector RJ-45
Acceso a la capa física IC vía el autobús serial de dos hilos
XFI/5GBASE-R/2500BASE-X/SGMII, Auto-negociación de SGMII encendido
Auto-negocia con el otro 10GBase-T PHYs
Ayudas 100/1000Base-T usando el cable del gato 5e o mejor
Cruce de MDI/MDIX
Modos múltiples del Loopback para probar y localizar averías
Supervisión incorporada del cable y diagnóstico del vínculo
Ayuda de cable sin blindaje y protegida
Gama de temperaturas de funcionamiento de caso de 0°C a +70°C
RoHS obediente (sin plomo)
Usos
Ethernet 1.25Gigabit sobre el cable del gato 5e
Especificación ambiental
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades |
| Temperatura de funcionamiento | Tc | 0 | +70 | ℃ | |
| Temperatura de almacenamiento | -40 | +85 | ℃ |
Interfaz de la corriente eléctrica
| Parámetro | symblo | Minuto | Tipo | Máximo | Unidades |
Notas/condiciones |
| Fuente actual | Es | 500 | 757 | mA | el poder máximo 2.5W sobre la gama completa del vlitage y de la nota de la precaución de temperature.see sopló | |
| Voltaje entrado | Vcc | 3,13 | 3,3 | 3,47 | V | Referido a la tierra |
| Voltaje máximo | Vmax | 3,6 | V |
Bajo-speedsignals, electroniccharacteristics
| Parámetro | Símbolo | Minuto | Máximo | Unidades | Notas/condiciones |
| PUNTO BAJO de la salida de SFP | Vol. | 0 | 0,5 | V | 4.7k a 10k levantan al host_Vcc, medido en el lado del anfitrión del conector |
| ALTO de la salida de SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k a 10k levantan al host_Vcc, medido en el lado del anfitrión del conector |
| SFP entró BAJO | VIL | 0 | 0,8 | V | 4.7k a 10k levantan a Vcc, medido en el lado de SFP del conector |
| ALTO de la entrada de SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k a 10k levantan a Vcc, medido en el lado de SFP del conector |
Interfaz eléctrico de alta velocidad, transmisión línea-SFP
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/condiciones |
| Línea frecuencia | FL | 800 | Megaciclo | codificación 5-level, por IEEE 802,3 | ||
| Impedancia de salida de Tx | Zout, Tx | 100 | Ohmio | Diferencial, para todas las frecuencias entre 1MHz y 125MHz | ||
| Impedancia de Rx Inout | Zin, Rx | 100 | Ohmio | Diferencial, para todas las frecuencias entre 1MHz y 125MHz |
Interfaz eléctrico de alta velocidad, anfitrión-SFP
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/condiciones |
| Solo oscilación terminado de la entrada de datos | Vinsing | 500 | 800 | 1100 | milivoltio | Diferencial |
| Solo oscilación terminado de la salida de datos | Voutsing | 500 | 800 | 1100 | milivoltio | Diferencial |
| Tiempo de la subida/caída | Tr, Tf | 20 | 47 | picosegundo | el 20%~80% | |
| Impedancia de entrada de Tx | Zin | 100 | ohmio | Diferencial | ||
| Impedancia de entrada de Tx | Zout | 100 | ohmio | Diferencial |
Especificaciones generales
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/condiciones |
| Tarifa de la fecha | BR | 1 | 10 | Gb/s | Vea las notas 2 a 4 debajo de IEEE 802,3 compatible. | |
| Longitud de cable | L | 30 | m | |||
| Notas | ||||||
| La tolerancia del reloj es +/- 50 PPM. | ||||||
