Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QP1AA010-C

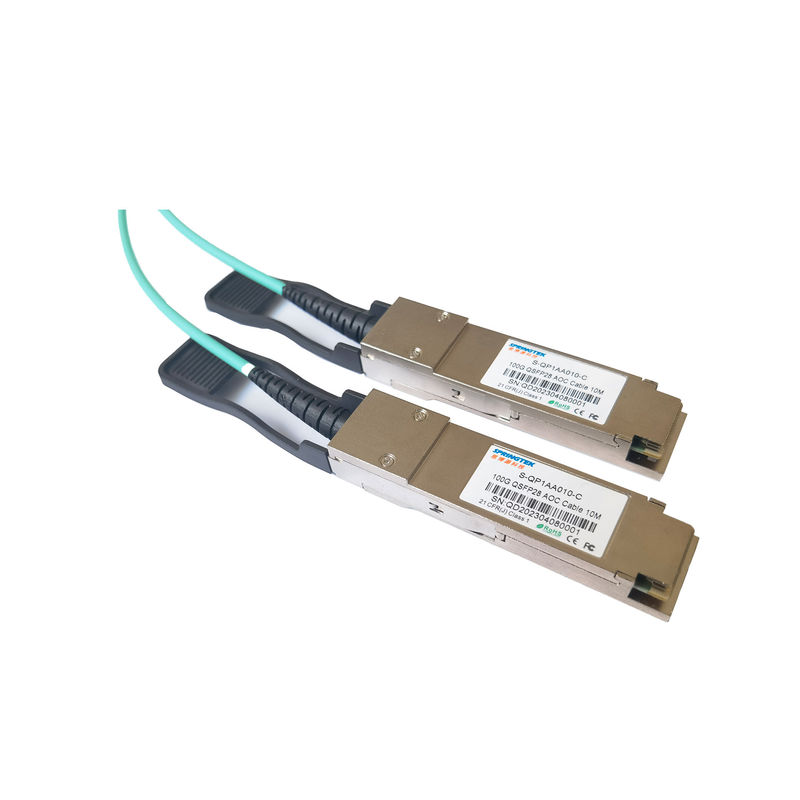

100G QSFP28 al cable 10M de QSFP28 AOC
Información el ordenar
| Número de parte | Descripción de producto | Espec. de la fibra. |
| S-QP1AA010-C | cable 10M de 100G QSFP28 AOC | 0~70℃ |
Descripción
Este producto es un Cuatro-canal, QSFP8 fibroóptico enchufable, paralelo AOC para 100 Gigabit Ethernet, usos de Infiniband EDR. Este transmisor-receptor es un módulo del alto rendimiento para los usos de comunicación de datos y de la interconexión con varios carriles de corto alcance. Integra cuatro carriles de los datos en cada dirección con el ancho de banda 100Gbps.
La longitud de cable óptico activa de Springtek 100G QSFP28 es hasta 70 metros sobre OM3 MMF o 100 metros sobre OM4 MMF. Estos módulos se diseñan para actuar sobre sistemas de la fibra con varios modos de funcionamiento usando una longitud de onda nominal de 850nm. El interfaz eléctrico utiliza un tipo conector del borde de 38 contactos.
Características
Usos
Standardl
Grados máximos absolutos
Tiene que ser observado que la operación superior a cualquier grado máximo absoluto individual pudo causar daño permanente a este módulo.
| Parámetro | Símbolo | Minuto | Máximo | Unidad |
| Temperatura ambiente del almacenamiento | TSTG | -40 | 85 | ℃ |
| Temperatura de caso de funcionamiento | Tc | 0 | 70 | ℃ |
| Humedad de funcionamiento | HO | 5 | 85 | % |
| Voltaje de fuente de alimentación | Vcc | 0 | +3,6 | V |
Condiciones de funcionamiento recomendadas
Las condiciones recomendadas especifican los parámetros para los cuales las características eléctricas y ópticas se sostienen a menos que se indicare en forma diferente.
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Caso de funcionamiento Temperatura |
TC | 0 | 25 | 70 | °C | |
| Voltaje de fuente de alimentación | Vcc | 3,135 | 3,3 | 3,465 | V | |
| Tarifa de datos, cada carril | 25,78125 | Gb/s | ||||
| Datos Rate Accuracy | -100 | 100 | PPM | |||
| El control entró el voltaje alto | 2 | Vcc | V | |||
| Punto bajo del voltaje de entrada de control | 0 | 0,8 | V |
Transmisor
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Sobrecargue el voltaje diferenciado PK-PK |
TP1a | 900 | milivoltio | |||
| Voltaje de modo común (Vcm) | TP1 | -350 | 2850 | milivoltio | 2 | |
| Terminación diferenciada Unión mal hecha de la resistencia |
TP1 | 10 | % | En 1MHz | ||
| Pérdida de vuelta diferenciada (SDD11) |
TP1 | Vea CEI-28G-VSR Ecuación 13-19 |
DB | |||
| Modo común al diferencial conversión y diferencial a Conversión de modo común (SDC11, SCD11) |
TP1 | Vea CEI- 28G-VSR Ecuación 13-20 |
DB | |||
Prueba entrada subrayada |
TP1a | Vea la sección de CEI-28G-VSR 13.3.11.2 .1 |
Receptor
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Voltaje diferenciado, PK-PK | TP4 | 900 | milivoltio | |||
| Voltaje de modo común (Vcm) | TP4 | -350 | 2850 | milivoltio | 2 | |
| Ruido común del modo, RMS | TP4 | 17,5 | milivoltio | |||
| Terminación diferenciada Unión mal hecha de la resistencia |
TP4 | 10 | % | En 1 megaciclo | ||
| Pérdida de vuelta diferenciada (SDD22) |
TP4 | Vea CEI-28G-VSR Ecuación 13-19 |
DB | |||
| Modo común al diferencial conversión y diferencial a Conversión de modo común (SDC22, SCD22) |
TP4 | Vea CEI-28G-VSR Ecuación 13-21 |
DB | |||
| Pérdida de vuelta común del modo (SCC22) |
TP4 | -2 | DB | 3 | ||
| Tiempo de transición, 20 al 80% | TP4 | 9,5 | picosegundo | |||
| Cierre vertical del ojo (VEC) | TP4 | 5,5 | DB | |||
| Anchura del ojo en la probabilidad 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Altura del ojo en el robability 10-15 (EH15) |
TP4 | 228 | milivoltio | |||
| Notas: 1. por el terminal. 2. el Vcm es generado por el anfitrión. La especificación incluye efectos del voltaje compensado de tierra. 3. De 250MHz a 30GHz |
||||||
