Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QS40A010-C
Información el ordenar
| Número de parte | Descripción de producto | Espec. de la fibra. |
| S-QS40A010-C |
cable 10M de 40G QSFP+ AOC |
0~70℃ |
Descripción

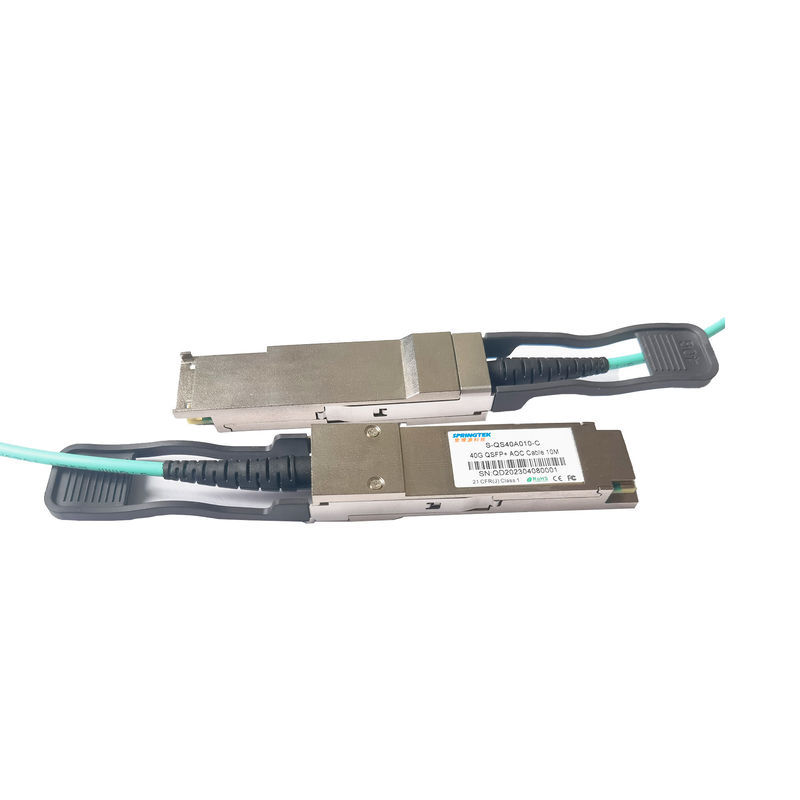

El producto de Springtek 40G QSFP+AOC es un cable óptico activo del alto de datos paralelo de la tarifa, superar la limitación del ancho de banda del cable de cobre tradicional. El Springtek 40G QSFP+AOC ofrece 4 canales de transmisión independientes de datos y 4 datos que reciben los canales vía las fibras con varios modos de funcionamiento de la cinta, cada capaz de la operación 10Gb/s. Por lo tanto, un índice de datos global de 40Gb/s sobre 100 metros de transmisión se puede alcanzar por este producto, para apoyar la computación ultrarrápida de intercambio de datos.
El producto de Springtek se diseña con conexión óptica/eléctrica del factor de forma, según el acuerdo de la Multi-fuente de QSFP+ (MSA). Se ha diseñado para cumplir las condiciones de funcionamiento externas más duras incluyendo temperatura, humedad e interferencia de la EMI.
Características
Usos
Standardl
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Máximo | Unidad |
| Temperatura ambiente del almacenamiento | TSTG | -40 | 85 | ℃ |
| Temperatura de caso de funcionamiento | Tc | 0 | 70 | ℃ |
| Humedad de funcionamiento | HO | 5 | 85 | % |
| Voltaje de fuente de alimentación | Vcc | 0 | +3,6 | V |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | 3,13 | 3,3 | 3,47 | V |
| El control entró el voltaje alto | 2 | VCC | V | ||
| Punto bajo del voltaje de entrada de control | 0 | 0,8 | V | ||
| Tarifa de datos, cada carril | 10,3125 | 11,2 | Gbps |
Transmisor
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
|
Solo terminado entró VoltageTolerance |
-0,3 | 4 | V | |||
|
El modo común de la CA entró tolerancia del voltaje |
15 | milivoltio | RMS | |||
|
Umbral diferenciado del oscilación del voltaje entrado |
50 | mVpp |
LOSA Umbral |
|||
| Oscilación diferenciado del voltaje entrado | Vin, pp | 180 | 1200 | mVpp | ||
| Impedancia de entrada diferenciada | Zin | 90 | 100 | 110 | Ohmio | |
|
Sola tolerancia terminada del voltaje entrado |
-0,3 | 4 | V | |||
| S-parámetro entrado diferenciado | SDD11 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Diferencial reflejado a la conversión de modo común |
SCD11 | -10 | DB | 0.01-11.1GHz | ||
Receptor
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Solo voltaje de salida terminado | -0,3 | 4 | V | |||
|
Voltaje de salida de modo común de la CA |
7,5 | milivoltio | RMS | |||
|
Oscilación diferenciado del voltaje de salida |
Vout, pp | 400 | 800 | mVpp | ||
| Impedancia de salida diferenciada | Zout | 90 | 100 | 110 | Ohmio | |
|
S-parámetro de la salida diferenciada |
SDD22 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Coeficiente de reflexión de la salida de modo común |
SCC22 | < -7=""> | DB | 0.01-2.5GHz | ||
| -3 | DB | 2.5-11.1GHz | ||||
| Inquietud total | 0,38 | UI | ||||
| Inquietud determinista | 0,64 | UI | ||||
