Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-PP25A010-C

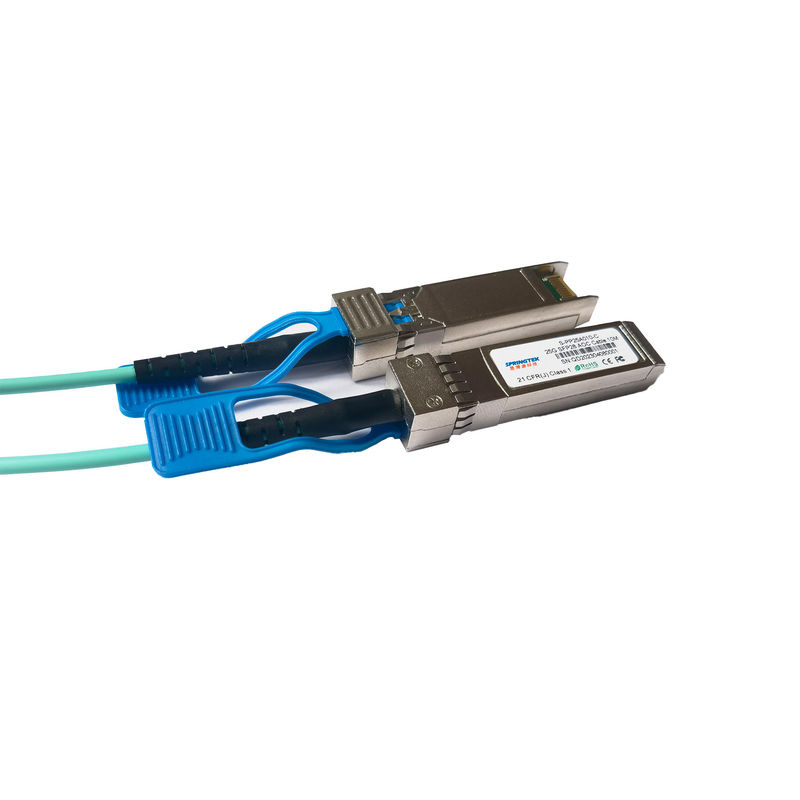

25G SFP28 al cable 10M de SFP28 AOC
Información el ordenar
| Número de parte | Descripción de producto | Espec. de la fibra. |
| S-PP25A010-C | cable 10M de 25G SFP28 AOC | 0~70℃ |
Descripción
Los cables ópticos activos de Springtek SFP28 son montajes de la fibra de la directo-fijación con los conectores SFP28. Son convenientes para las distancias muy cortas y ofrecen una manera rentable de conectar dentro de los estantes y a través de los estantes adyacentes.
La longitud de cable óptico activa de Springtek SFP28 es hasta 70 metros sobre OM3 MMF o 100 metros sobre OM4 MMF. Este módulo se diseña para actuar sobre sistemas de la fibra con varios modos de funcionamiento usando una longitud de onda nominal de 850nm.
Características
Usos
Standardl
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Máximo | Unidad |
| Temperatura de almacenamiento | Ts | -20 | +85 | °C |
| Temperatura de caso de funcionamiento | Tc | 0 | 70 | °C |
| Humedad de funcionamiento | Derecho | 0 | 85 | % |
| Voltaje de fuente | Vcc | -0,3 | 3,6 | V |
|
Nota: El daño puede ocurrir si el transmisor-receptor se sujeta a las condiciones más allá de los límites. |
||||
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| Temperatura de caso de funcionamiento | Tc | 0 | +70 | °C | |
| Voltaje de fuente | Vcc | 3,135 | 3,3 | 3,465 | V |
| Fuente actual | Icc | 300 | mA | ||
| Tasa de bits | BR | 25,78125 | Gbps |
Transmisor
Las características eléctricas siguientes se definen sobre las condiciones recomendadas salvo especificación de lo contrario.
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Sobrecargue el voltaje diferenciado PK-PK | TP1a | 900 | milivoltio | |||
| Voltaje de modo común (Vcm) | TP1 | -350 | 2850 | milivoltio | 2 | |
| Unión mal hecha diferenciada de la resistencia de la terminación | TP1 | 10 | % | En 1MHz | ||
| Pérdida de vuelta diferenciada (SDD11) | TP1 | Vea CEI-28G-VSR Ecuación 13-19 |
DB | |||
| Modo común a la conversión diferenciada y a la conversión de modo diferenciada del toCommon (SDC11, SCD11) | TP1 | Vea CEI-28G-VSR Equation13-20 |
DB | |||
Prueba entrada subrayada |
TP1a | Vea la sección 13.3.11.2 .1 de CEI-28G-SR |
Receptor
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Voltaje diferenciado, PK-PK | TP4 | 900 | milivoltio | |||
| Voltaje de modo común (Vcm) | TP4 | -350 | 2850 | milivoltio | 2 | |
| Ruido común del modo, RMS | TP4 | 17,5 | milivoltio | |||
| Unión mal hecha diferenciada de la resistencia de la terminación | TP4 | 10 | % | En 1 megaciclo | ||
| Pérdida de vuelta diferenciada (SDD22) | TP4 | Vea CEI-28G-VSR Equation13-19 |
DB | |||
| Modo común a la conversión diferenciada y diferencial a la conversión de modo común (SDC22, SCD22) | TP4 | Vea CEI-28G-VSR Equation13-21 |
DB | |||
| Pérdida de vuelta común del modo (SCC22) | TP4 | -2 | DB | 3 | ||
| Tiempo de transición, 20 al 80% | TP4 | 9,5 | picosegundo | |||
| Cierre vertical del ojo (VEC) | TP4 | 5,5 | DB | |||
| Anchura del ojo en la probabilidad 10-15 (EW15) | TP4 | 0,57 | UI | |||
| Altura del ojo en la probabilidad 10-15 (EH15) | TP4 | 228 | milivoltio | |||
| Notas: 1 por el terminal. 2. el Vcm es generado por el anfitrión. La especificación incluye efectos del voltaje compensado de tierra. 3. De 250MHz a 30GHz. |
||||||
