Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-FP10P001-C

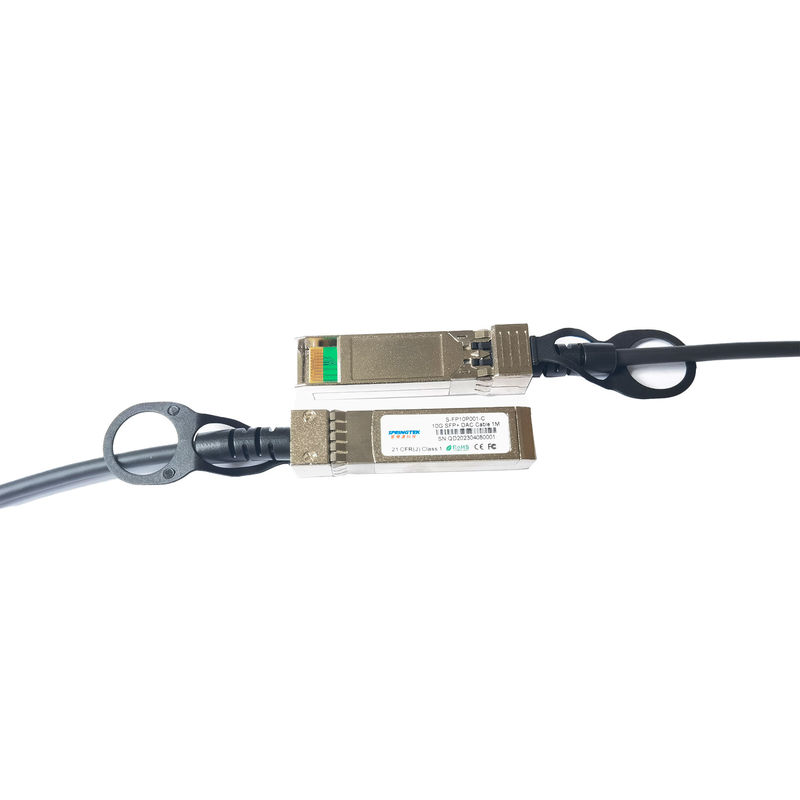

Cable atado directo de DAC Cable el 1M Passive 10G SFP+ 30AWG
Información el ordenar
| Número de parte | Descripción de producto | Espec. de la fibra. |
| S-FP10P001-C | 10G SFP+ DAC Cable el 1M | 0~70℃ |
Descripción
Los montajes de cable pasivos de Springtek 10Gbps SFP+ son alto rendimiento, usos rentables del canal de la fibra I/Osolutions para 10GEthernet y 10G. Los módulos del cobre de SFP+ permiten que el hardware manufacturestoachieve altas densidad, flexibilidad de configuración y utilización portuarias en un molde muy bajo y un presupuesto de poder reducido. Los ssemblies de alta velocidad del cable cumplir y exceder Gigabit Ethernet y los requisitos industrystandard del canal de la fibra para el funcionamiento y la confiabilidad.
Características
Usos
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Temperatura ambiente del almacenamiento | Ts | -40 | +85 | °C | |
| Temperatura de caso de funcionamiento | Tc | 0 | +70 | °C | |
| Humedad relativa (no-condensación) | RS | - | 85 | % |
Sistemas
| Funcionamiento | Medios |
|
Línea 10,5 de Gpbs velocidad, llena - tasa de error mordida a dos caras: mejor que 10E-12 |
cable de cobre enchufable Caliente-enchufable, del estándar industrial del pequeño factor de forma (SFP+), disponible como 7m, 10m o el 15m. |
Pin Definitions
| Pin | Lógica | Símbolo | Nombre/descripción | Notas |
| 1 | VeeT | Tierra del transmisor | ||
| 2 | LV-TTL-O | TX_Fault | N/A | 1 |
| 3 | LV-TTL-I | TX_DIS | Neutralización del transmisor | 2 |
| 4 | LV-TTL-I/O | SDA | Tow Wire Serial Data | |
| 5 | LV-TTL-I | LCC | Tow Wire Serial Clock | |
| 6 | MOD_DEF0 | El presente del módulo, conecta con VeeT | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LOS | LOS de la señal | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | Vire | Tierra del receptor | ||
| 11 | Vire | Tierra del receptor | ||
| 12 | CML-O | RD | Los datos del receptor invirtieron | |
| 13 | CML-O | RD+ | Los datos del receptor No-invirtieron | |
| 14 | Vire | Tierra del receptor | ||
| 15 | VccR | Fuente 3.3V del receptor | ||
| 16 | VccT | Fuente 3.3V del transmisor | ||
| 17 | VeeT | Tierra del transmisor | ||
| 18 | CML-I | TD+ | Los datos del transmisor No-invirtieron | |
| 19 | CML_I | TD | Los datos del transmisor invirtieron | |
| 20 | VeeT | Tierra del transmisor | ||
|
Notas: 1. Las señales no apoyaron en el cobre de SFP+ tirado-abajo a VeeT con el resistor de los ohmios 30K 2. Los montajes de cable activos no apoyan el LOS y TX_DIS |
||||
