Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QP1AP001-C

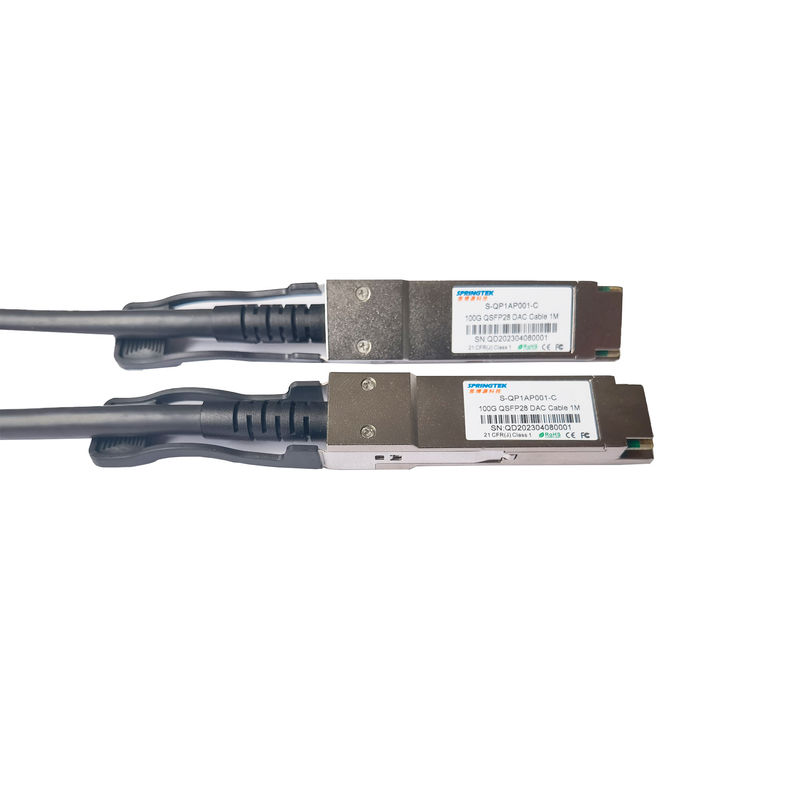

100G QSFP28 a QSFP28 DAC Cable el 1M
Información el ordenar
| Número de parte | Descripción de producto | Espec. de la fibra. |
| S-QP1AP001-C | 100G QSFP28 DAC Cable el 1M | 0~70℃ |
Descripción
Los productos pasivos del montaje de cable de Springtek 100G QSFP28, sobre la base de la estructura de 4 x25G o de 4 x28G, el producto pueden satisfacer bien los interruptores de la siguiente generación 100G, los servidores, los routeres y otros productos de los requisitos de uso.
El cable de Springtek 100G QSFP28 adopta diseño optimizado para reducir interferencia y la pérdida de inserción, integridad de señal excelente, se ajusta completamente a los estándares de Ethernet y de Infiniband EDR de la siguiente generación 100G.
Características
Usos
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Temperatura ambiente del almacenamiento | -40 | +85 | °C | ||
| Temperatura de caso de funcionamiento | Tc | 0 | +70 | °C | |
| Voltaje de fuente de alimentación | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Datos Rate Per Lane | 1 | 100 | Gb/s |
Características de alta velocidad
| Parámetro | Symbo | Minuto | Típico | Máximo | Uni | Nota |
| Impedancia diferenciada | RIN, P | 90 | 110 | Ώ | ||
| Pérdida de inserción | SDD21 | 22,48 | DB | En 12,8906 gigahertz | ||
|
Pérdida de vuelta diferenciada |
SDD11 | Vea 1 | DB | En 0,05 a 4,1 gigahertz | ||
| SDD22 | Vea 2 | DB | En 4,1 a 19 gigahertz | |||
| Común-modo a la pérdida de vuelta de la salida del común-modo | SCC11 |
2 |
DB |
En 0,2 a 19 gigahertz |
||
| SCC22 | ||||||
| Diferencial a la pérdida de vuelta del común-modo | SCD11 | Vea 3 |
DB |
En 0,01 a 12,89 | ||
| SCD22 | Vea 4 | En 12,89 a 19 gigahertz | ||||
| Diferencial a la pérdida de conversión común de modo |
SCD21 |
10 |
DB |
En 0,01 a 12,89 | ||
| Vea 5 | En 12,89 a 15,7 | |||||
| 6,3 | En 15,7 a 19 gigahertz | |||||
| Margen operativo del canal | COM | 3 | DB | |||
|
Notas: 1. Coeficiente de reflexión dado por la ecuación SDD11 (DB) < 16=""> 2. Coeficiente de reflexión dado por la ecuación SDD11 (DB) < 10=""> 3. Coeficiente de reflexión dado por la ecuación SCD11 (DB) < 22="" -=""> 4. Coeficiente de reflexión dado por la ecuación SCD11 (DB) < 15="" -=""> 5. Coeficiente de reflexión dado por la ecuación SCD21 (DB) < 27="" -=""> |
||||||
