Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-Q52AP005-C

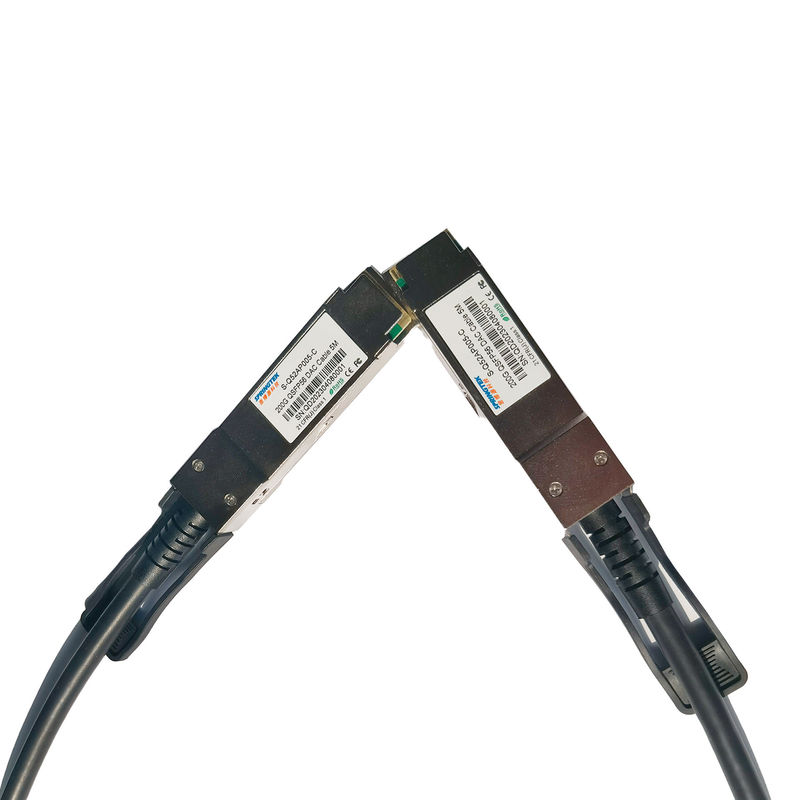

200G QSFP56 a QSFP56 DAC Cable los 5M
Información el ordenar
| Número de parte | Descripción de producto | Espec. de la fibra. |
|
S-Q52AP005-C |
200G QSFP56 DAC Cable los 5M |
0~70℃ |
Descripción
Los pares de cobre diferenciados de la característica ocho pasivos del montaje de cable de cobre de Springtek 200G QSFP5, proporcionando cuatro canales de transmisión de datos en aceleran a 56Gbps (PAM4) por el canal, y cumplen requisitos de Ethernet 200G y de InfiniBand. Disponible en un amplio sonó del alambre indicador-de 26AWG a través del montaje de cable de cobre de 30AWG-this 200G ofrece pérdida de inserción baja y charla cruzada baja.
Springtek 200G QSFP56 utiliza las señales PAM4 para la transmisión, que dobla la tarifa. Sin embargo, hay requisitos más rigurosos para la pérdida de inserción del cable. Para los requisitos detallados, diseñado para los usos en los mercados del centro de datos, del establecimiento de una red y de telecomunicaciones que requieren un montaje de cable de alta velocidad, confiable, este producto de la siguiente generación comparte el mismo interfaz de acoplamiento con el factor de forma de QSFP+, haciéndolo compatible con versiones anteriores con los puertos existentes de QSFP.
Características
Usos
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| Temperatura ambiente del almacenamiento | -40 | +85 | °C | ||
| Temperatura de caso de funcionamiento | Tc | 0 | +70 | °C | |
| Voltaje de fuente de alimentación | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Humedad relativa (no-condensación) | RS | 35 | 60 | % | |
| Voltaje en entrada de LVTTL | Vilvttl | -0,3 | VCC3 +0,2 | V | |
| Corriente de la fuente de alimentación | ICC3 | 15 | mA | ||
| Consumo de energía total | Paladio | 0,05 | W | ||
|
Notas: 1.Stress o las condiciones exceden la gama antedicha pueden causar daño permanente al dispositivo. 2.This es un grado de la tensión solamente y la operación funcional del dispositivo en éstos o de ninguna otra condiciones sobre ésos enumerados en las secciones operativas de esta especificación no se aplica. 3.Exposure a las condiciones del clasificación de máximo absoluto por períodos extendidos puede afectar a confiabilidad del dispositivo. |
|||||
Características de alta velocidad
| Parámetro | Símbolo | Minuto | Al típico | Máximo | Unidad | Nota |
| Impedancia diferenciada | RIN, P-P | 90 | 110 | Ώ | ||
| Pérdida de inserción | SDD21 | -16,06 | DB | En 13,28 gigahertz | ||
|
Pérdida de vuelta diferenciada |
SDD11 | Vea 1 | DB | En 0,05 a 4,1 gigahertz | ||
| SDD22 | Vea 2 | DB | En 4,1 a 19 gigahertz | |||
| Común-modo a la pérdida de vuelta de la salida del común-modo | SCC11 |
|
-2 |
DB |
En 0,2 a 19 gigahertz |
|
| SCC22 | ||||||
|
Diferencial a la pérdida de vuelta del común-modo |
SCD11 | Vea 3 |
DB |
En 0,01 a 12,89 gigahertz | ||
| SCD22 | Vea 4 | En 12,89 a 19 gigahertz | ||||
|
Diferencial a la pérdida de conversión común de modo |
SCD21 |
-10 |
DB |
En 0,01 a 12,89 gigahertz | ||
| Vea 5 | En 12,89 a 15,7 gigahertz | |||||
| -6,3 | En 15,7 a 19 gigahertz |
