Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QS4085M01-CD

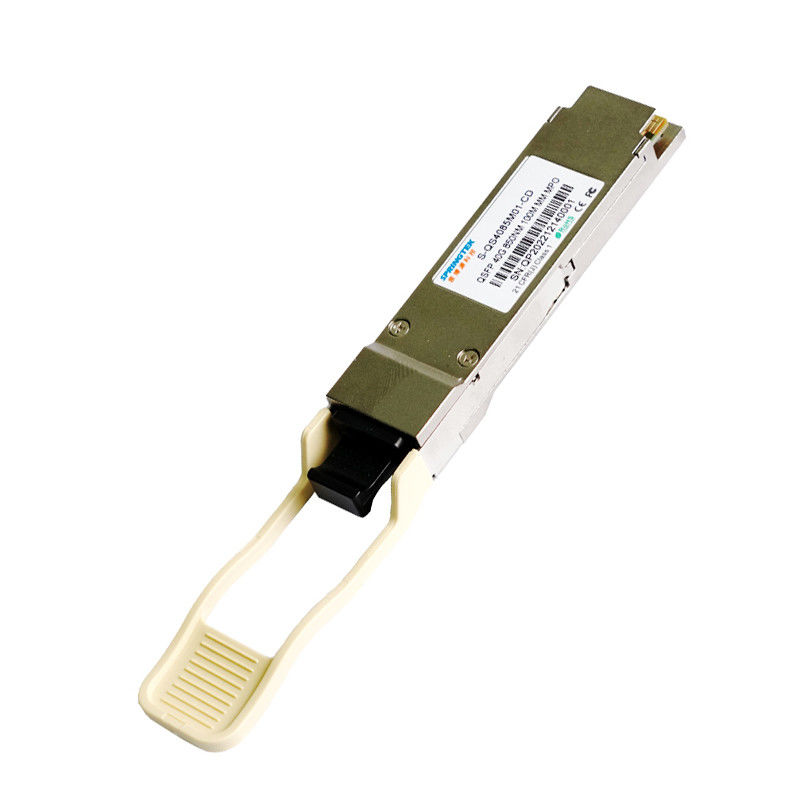

Brocado compatible 850nm 40G QSFP del + módulo óptico 40G-QSFP+-SR4 del transmisor-receptor 100m
Información el ordenar
| Número de parte | Descripción de producto |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, milímetro, MPO, el 100m, 0ºC~+70ºC, con DDM |
Descripción
El transmisor-receptor de Springtek 40G SR4 QSFP+ se diseña para cumplir los requisitos de Ethernet 40G incluyendo el estallido a los vínculos del SENIOR 10G sobre OM3 MMF el hasta 100m. Es obediente con QSFP+ MSA, IEEE 802.3ba. Es rentable, bajo consumo de energía con una sola fuente de alimentación 3.3V. Se fabrica con la vivienda del tamaño todo de metal y compacto para el funcionamiento superior de la EMI.
Características
Sola fuente de alimentación de +3.3V
Temperatura de funcionamiento: 0 a +70°C
RoHS obediente (sin plomo)
Usos
40G-IB-QDR /20G-IB-DDR/10G-IB-SDR InfniBand
Desbloqueo a 4 x 10GBASE-SR
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,46 | V |
| Consumo de energía total | P | - | - | 1,5 | W |
| Tarifa de datos | BR | - | 10,3125 | - | Gbps |
Características eléctricas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Nota | ||
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 1200 | milivoltio | |||
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω | |||
| El diferencial entró la pérdida de vuelta | Por IEEE P802.3ba 86A.4.1.1 | DB | 10MHz a 11.1GHz | |||||
| Diferencial a la pérdida de vuelta de la entrada del común-modo | 10 | - | - | DB | 10MHz a 11.1GHz | |||
| Tolerancia de la inquietud J2 | J2T | 0,17 | - | - | UI | Por IEEE P802.3ba 86A.4.1 | ||
| Tolerancia de la inquietud J9 | J9T | 0,29 | - | - | UI | |||
| Características eléctricas del receptor | ||||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | |||
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 900 | milivoltio | |||
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω | |||
| El diferencial hizo salir la pérdida de vuelta | Por IEEE P802.3ba 86A.4.2.1 | DB | 10MHz a 11.1GHz | |||||
| Pérdida de vuelta de la salida de modo común | Por IEEE P802.3ba 86A.4.2.2 | DB | 10MHz a 11.1GHz | |||||
| Tiempo de transición de la salida, el 20% al 80% | 28 | - | - | picosegundo | Por IEEE P802.3ba 86A.4.2 | |||
| Salida de la inquietud J2 | J2O | - | - | 0,42 | UI | |||
| Salida de la inquietud J9 | J9O | - | - | 0,65 | UI | |||
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Características del transmisor | ||||||
| Tipo del laser | VCSEL | |||||
| Longitud de onda de centro | λ | 840 | 850 | 860 | nanómetro | |
| Anchura espectral del RMS | ∆λ | - | - | 0,4 | nanómetro | |
| Poder medio del lanzamiento, cada carril | ABADEJO | -7,6 | - | 2,4 | dBm | |
|
Diferencia en poder del lanzamiento en medio dos carriles (OMA) |
DPx | - | - | 4 | DB | |
| Poder máximo, cada carril | PPx | - | - | 4 | dBm | |
| Ratio de la extinción | ER | 3 | - | - | DB | |
| Pena de la dispersión del transmisor | TDP | -- | -- | 3,5 | DB | |
| Poder medio del lanzamiento APAGADO del transmisor, cada carril | POFF | - | - | -30 | dBm | |
| Tolerancia óptica de la pérdida de vuelta | ORL | - | - | 12 | DB | |
|
Máscara de ojo del transmisor definición {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Características del receptor | ||||||
| Tipo del receptor por carril | PIN | |||||
| Longitud de onda del receptor | λ | 840 | 850 | 860 | nanómetro | |
| El poder medio en recibe la entrada, cada carril | PXPx | - 9,5 | - | 2,4 | dBm | |
| Sensibilidad subrayada del receptor en OMA | SRS | - | - | -5,4 | dBm | 1 |
| El LOS afirma | LOSA | -30 | - | - | dBm | |
| El LOS De-afirma | LOSD | - | - | -12 | dBm | |
| Histéresis del LOS | LOSH | 0,5 | DB | |||
| Reflexión del receptor | Rfl | -12 | DB | |||
| Notas | ||||||
| 1.Measured con un modelo de prueba -1 de PRBS 231, @10.3125Gb/s, AZUFAIFAS<1e-12> | ||||||
