Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QS4085M03-CD

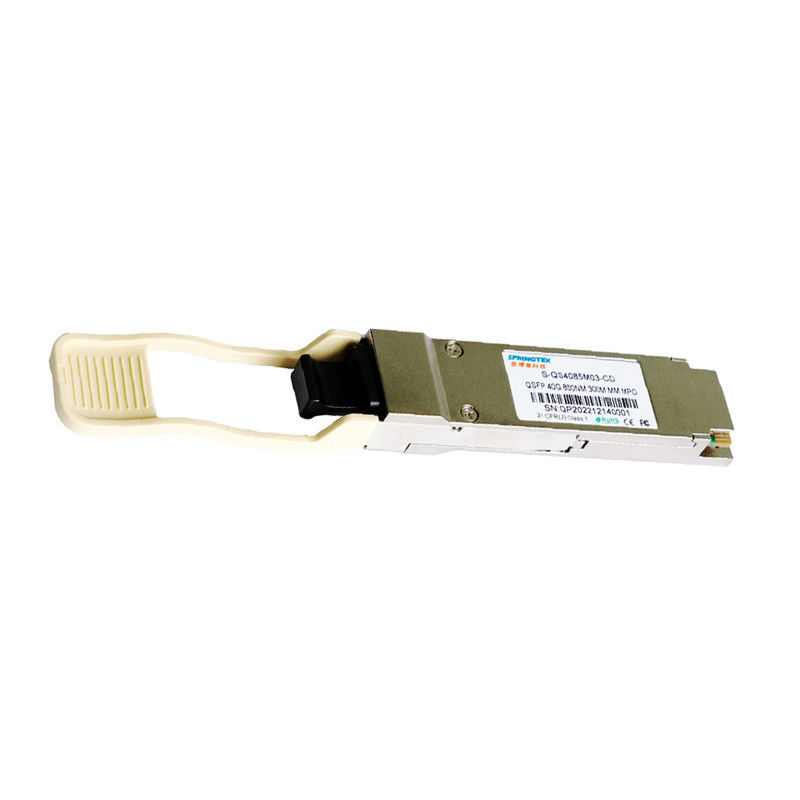

QSFP-40G-CSR4 los 300M Compatible Nokia QSFP + transmisor-receptor óptico con 40G 850nm MMF
Información el ordenar
| Número de parte | Descripción de producto |
| S-QS4085M03-CD | QSFP+, 40Gbps, 850nm, milímetro, MPO, los 300m, 0ºC~+70ºC, con DDM |
Descripción
El transmisor-receptor de Springtek 40G-eSR4 QSFP+ se diseña para cumplir los requisitos de Ethernet 40G incluyendo el estallido a los vínculos del SENIOR 10G sobre OM3 MMF los hasta 300m. Es obediente con QSFP+ MSA, IEEE 802.3ba. Es rentable, bajo consumo de energía con una sola fuente de alimentación 3.3V. Se fabrica con la vivienda del tamaño todo de metal y compacto para el funcionamiento superior de la EMI.
Características
Sola fuente de alimentación de +3.3V
Temperatura de funcionamiento: 0 a +70°C
RoHS obediente (sin plomo)
Usos
40G-IB-QDR /20G-IB-DDR/10G-IB-SDR InfniBand
Desbloqueo a 4 x 10GBASE-SR
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,46 | V |
| Consumo de energía total | P | - | - | 1,5 | W |
| Tarifa de datos | BR | - | 10,3125 | - | Gbps |
Características eléctricas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Nota | ||
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 1200 | milivoltio | |||
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω | |||
| El diferencial entró la pérdida de vuelta | Por IEEE P802.3ba 86A.4.1.1 | DB | 10MHz a 11.1GHz | |||||
| Diferencial a la pérdida de vuelta de la entrada del común-modo | 10 | - | - | DB | 10MHz a 11.1GHz | |||
| Tolerancia de la inquietud J2 | J2T | 0,17 | - | - | UI | Por IEEE P802.3ba 86A.4.1 | ||
| Tolerancia de la inquietud J9 | J9T | 0,29 | - | - | UI | |||
| Características eléctricas del receptor | ||||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | |||
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 900 | milivoltio | |||
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω | |||
| El diferencial hizo salir la pérdida de vuelta | Por IEEE P802.3ba 86A.4.2.1 | DB | 10MHz a 11.1GHz | |||||
| Pérdida de vuelta de la salida de modo común | Por IEEE P802.3ba 86A.4.2.2 | DB | 10MHz a 11.1GHz | |||||
| Tiempo de transición de la salida, el 20% al 80% | 28 | - | - | picosegundo | Por IEEE P802.3ba 86A.4.2 | |||
| Salida de la inquietud J2 | J2O | - | - | 0,42 | UI | |||
| Salida de la inquietud J9 | J9O | - | - | 0,65 | UI | |||
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Características del transmisor | ||||||
| Tipo del laser | VCSEL | |||||
| Tarifa de datos por carril | - | - | 10,3125 | - | Gb/s | |
| Longitud de onda de centro | λ | 840 | 850 | 860 | nanómetro | |
| Anchura espectral del RMS | ∆λ | - | - | 0,45 | nanómetro | |
| Poder medio del lanzamiento, cada carril | ABADEJO | -7,5 | - | 0,5 | dBm | |
| Amplitud óptica de la modulación, cada carril | OMA | -5,6 | - | 3 | dBm | |
| Diferencia en poder del lanzamiento entre cualquier dos carriles (OMA) | - | - | 4 | DB | ||
| Poder máximo, cada carril | - | - | 4 | dBm | ||
| Ratio de la extinción | ER | 3 | - | - | DB | |
| Pena de la dispersión del transmisor | TDP | - | - | 3,5 | DB | 1 |
| - | - | 3,9 | DB | 2 | ||
| Poder medio del lanzamiento APAGADO del transmisor, cada carril | POFF | - | - | -30 | dBm | |
| Tolerancia óptica de la pérdida de vuelta | - | - | 12 | DB | ||
| Margen de la máscara de ojo del transmisor (el golpe ratio=5E-5 golpea/la muestra) | 5 | - | - | % | ||
| Características del receptor | ||||||
| Tipo del receptor por carril | PIN | |||||
| Tarifa de datos | - | 10,3125 | - | Gb/s | ||
| El poder medio en recibe la entrada, cada carril | PIN1 | - | -9,9 | 2,4 | dBm | |
| Umbral de daño | Despegue | 3,4 | - | - | dBm | |
| Poder del receptor (OMA), cada carril (máximo) | - | - | 3 | dBm | ||
| Sensibilidad subrayada del receptor (OMA), cada carril (máximo) | Senador1 | - | - | -7,5 | dBm | 3 |
| Sensibilidad Unstressed del receptor (OMA), cada carril (máximo) | Senador2 | - | - | -11,1 | dBm | 4 |
| Poder máximo, cada carril (máximo) | - | - | 4 | dBm | ||
| Reflexión del receptor | RFL | - | - | -12 | DB | |
| El LOS afirma | LOSA | -30 | - | - | dBm | |
| El LOS De-afirma | LOSD | - | - | -12 | dBm | |
| Histéresis del LOS | LOSH | 0,5 | 3 | 5 | DB | |
| Notas | ||||||
|
1. TDP es el hasta 100m OM3; 2. TDP es los hasta 300m OM4; 3. BER=1E-12, por IEEE802.3ae; 4. BER=1E-12, por IEEE802.3ae; |
||||||
