Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QS4031M2K-CD

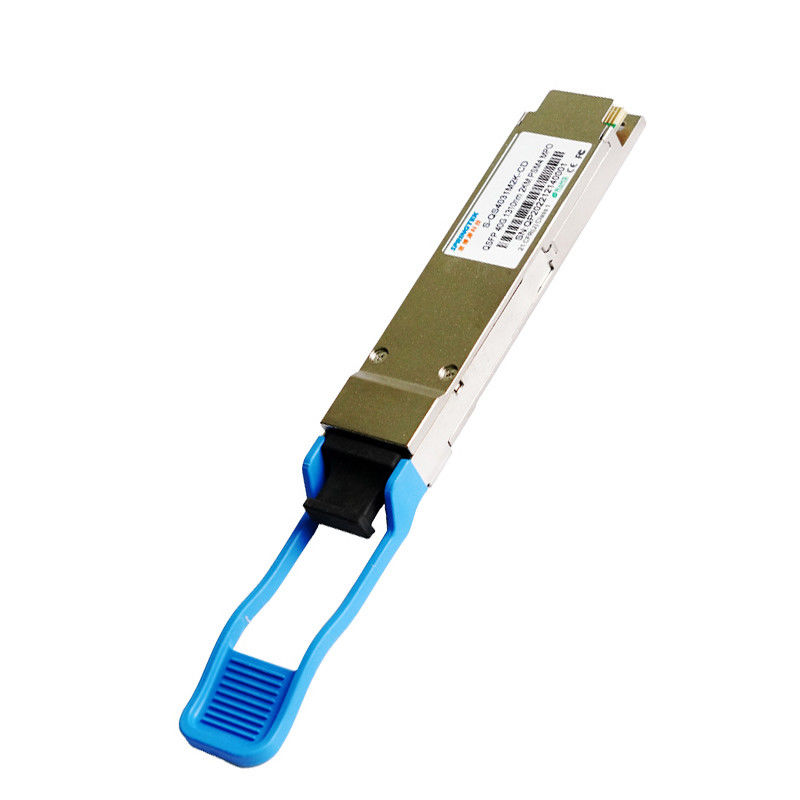

Ethernet unimodal compatible 40G Infiniband de 40G QSFP+ IR4 1310nm los 2km PSM MPO QDR, RDA y centro de SDR/Data
Información el ordenar
| Número de parte | Descripción de producto |
| S-QS4031M2K-CD | QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, los 2km, 0ºC ~ +70ºC, con DDM |
Descripción
El transmisor-receptor de Springtek QSFP+ 40G-PSM4 se diseña para cumplir los requisitos de los vínculos de Ethernet 40G sobre SMF los hasta 2km. Es obediente con QSFP+ MSA, IEEE 802.3ba. Es rentable, bajo consumo de energía con una sola fuente de alimentación 3.3V. Se fabrica con la vivienda del tamaño todo de metal y compacto para el funcionamiento superior de la EMI.
Características
Tarifa de hasta 11,2 datos de los Gbps por el canal
Conector óptico de MPO (IEC61754-7-1)
Bajo consumo de energía 3.5W (máximo)
Longitud los hasta 2km de la transmisión
Transmisor con 4 el laser del canal 1310nm DFB
Receptor con el detector de foto del PIN de 4 canales
Temperatura de caso de funcionamiento: °C 0 a 70
RoHS obediente (sin plomo)
Usos
Router del interruptor y HBA
Ethernet 40G
Infiniband QDR, RDA y SDR
Placa madre de alto rendimiento
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | 0 | 3,8 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
|
Características eléctricas
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | |
| Características del transmisor | |||||||
| Tipo del laser | DFB | ||||||
| Tarifa de datos por carril | - | - | 10,3125 | - | Gb/s | ||
| Longitudes de onda del centro del carril | λ0 | 1260 | 1360 | nanómetro | |||
| ratio de la supresión del Lado-modo | SMSR | 30 | - | - | DB | ||
| Poder medio total del lanzamiento | Pinta | - | - | 5 | dBm | ||
| Poder medio del lanzamiento, cada carril | ABADEJO | -8,2 | - | 0,5 | dBm | ||
| Amplitud óptica de la modulación, cada carril | OMA | -5,2 | - | 2,0 | dBm | ||
| Diferencia en poder del lanzamiento entre cualquier dos carriles (OMA) | - | - | 5 | DB | |||
| Poder del lanzamiento en OMA menos TDP, cada carril | -4,8 | - | - | dBm | |||
| Ratio de la extinción | ER | 3,5 | - | - | DB | ||
| Pena de la dispersión del transmisor | TDP | - | - | 2,6 | DB | ||
| Poder medio del lanzamiento APAGADO del transmisor, cada carril | POFF | - | - | -30 | dBm | ||
| Ruido relativo de la intensidad | RIN | - | - | -128 | dB/Hz | ||
| Tolerancia óptica de la pérdida de vuelta | - | - | 12 | DB | |||
| Definición de la máscara de ojo del transmisor | Obediente a IEEE802.3ba | ||||||
| Características del receptor | |||||||
| Tipo del receptor | PIN | ||||||
| Longitudes de onda del centro del carril | λ | 1260 | 1360 | nanómetro | |||
| La media recibe el poder, cada carril | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Umbral de daño | Despegue | 3 | - | - | dBm | ||
| Sensibilidad del receptor (OMA), cada carril (máximo) | Sen1 | - | - | -12,6 | dBm | 1 | |
| El LOS afirma | LOSA | -30 | - | - | dBm | ||
| El LOS De-afirma | LOSD | - | - | -15 | dBm | ||
| Histéresis del LOS | LOSH | 0,5 | - | 6 | DB | ||
| Notas | |||||||
| 1. BER=1E-12, medido con PRBS31@10.3125Gbps | |||||||
Especificaciones generales
| Pin | Símbolo | Nombre/descripción | Notas |
| 1 | Tierra | Tierra | |
| 2 | Tx2n | El transmisor invirtió datos entró | |
| 3 | Tx2p | El transmisor No-invirtió datos entró | |
| 4 | Tierra | Tierra | |
| 5 | Tx4n | El transmisor invirtió datos entró | |
| 6 | Tx4p | Transmisor no - invirtió la entrada de datos | |
| 7 | Tierra | Tierra | |
| 8 | ModselL | Módulo selecto | |
| 9 | RetsetL | Reset del módulo | |
| 10 | VCC Rx | receptor de la fuente de alimentación de +3.3V | |
| 11 | LCC | reloj de dos hilos de la interfaz en serie | |
| 12 | SDA | datos de dos hilos de la interfaz en serie | |
| 13 | Tierra | Tierra | |
| 14 | Rx3p | El receptor No-invirtió salida de datos | |
| 15 | Rx3n | El receptor invirtió salida de datos | |
| 16 | Tierra | Tierra | |
| 17 | Rx1p | El receptor No-invirtió salida de datos | |
| 18 | Rx1n | El receptor invirtió salida de datos | |
| 19 | Tierra | Tierra | |
| 20 | Tierra | Tierra | |
| 21 | Rx2n | El receptor invirtió salida de datos | |
| 22 | Rx2p | El receptor No-invirtió salida de datos | |
| 23 | Tierra | Tierra | |
| 24 | Rx4n | El receptor invirtió salida de datos | |
| 25 | Rx4p | El receptor No-invirtió salida de datos | |
| 26 | Tierra | Tierra | |
| 27 | ModPrsL | Presente del módulo | |
| 28 | Internacional | Interrupción | |
| 29 | VCC Tx | transmisor de la fuente de alimentación de +3.3V | |
| 30 | VCC 1 | fuente de alimentación de +3.3V | |
| 31 | LPMode | Modo de la energía baja | |
| 32 | Tierra | Tierra | |
| 33 | Tx3p | El transmisor No-invirtió datos entró | |
| 34 | Tx3n | El transmisor invirtió datos entró | |
| 35 | Tierra | Tierra | |
| 36 | Tx1p | El transmisor No-invirtió datos entró | |
| 37 | Tx1n | El transmisor invirtió datos entró | |
| 38 | Tierra | Tierra |
