Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-PP2585L01-CD

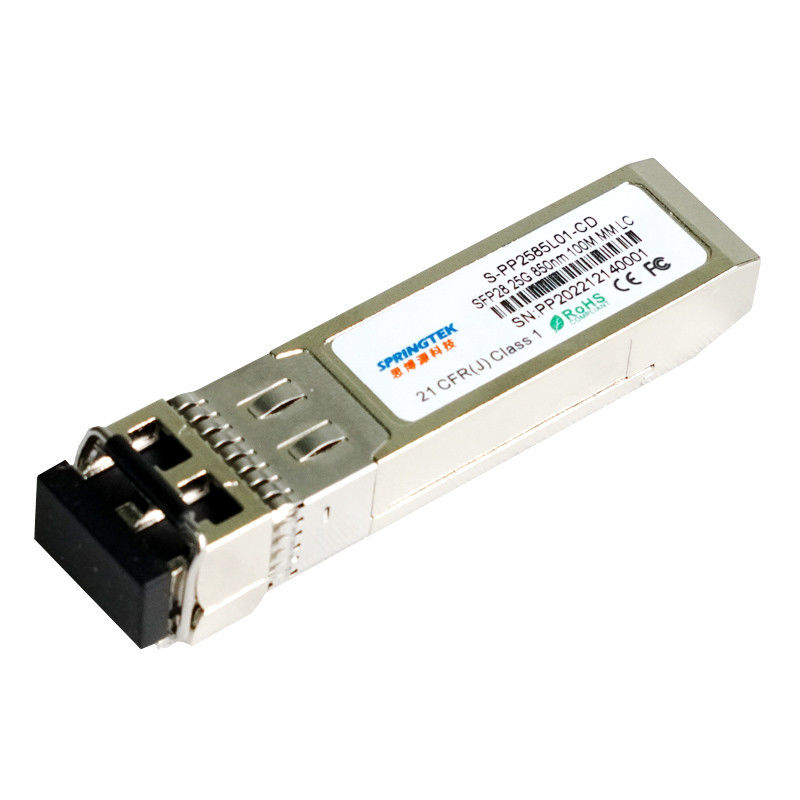

Transmisor-receptor multi compatible del LC MMF de la fibra del modo del SENIOR SFP28 25G del brocado el 100m
Información el ordenar
| Número de parte | Descripción de producto |
| S-PP2585L01-CD |
SFP28, 25.78125Gbps, 850nm, SM, el 100m, 0ºC~+70ºC, con DDM |
Descripción
Springtek SFP28 para Ethernet 25Gigabit y los usos de Infiniband EDR. Es un módulo del alto rendimiento para los usos de comunicación de datos y de la interconexión de corto alcance que actúan en 25.78125Gbps los hasta 70m usando la fibra OM3 o el 100m usando la fibra OM4. Este módulo se diseña para actuar sobre sistemas de la fibra con varios modos de funcionamiento usando una longitud de onda nominal de 850nm. El interfaz eléctrico utiliza un tipo conector del borde de 20 contactos. El interfaz óptico utiliza el receptáculo a dos caras del LC.
Características
Tasa de bits de las ayudas 25.78125Gbps
Longitud de vínculo máxima de los 70m en OM3 MMF y el 100m en OM4 MMF
laser de 850nm VCSEL y detector de foto del PIN
CDR internos en channe del transmisor y del receptor
Receptáculo a dos caras del LC
Gama de temperaturas de las condiciones: 0 ~ +70℃
Sola fuente de alimentación 3.3V
Disipación de energía baja: <1.0W
Vivienda SFP28 con proteger aumentado de la EMI
Usos
Ethernet 25GBASE-SR
Usos de Infiniband EDR
usos del canal de la fibra 32G
Servidores, interruptores, almacenamiento y adaptadores de la tarjeta del anfitrión
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 3,6 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,135 | 3,3 | 3,465 | V |
| Fuente actual | Icc | - | - | 300 | mA |
| Tarifa de datos | BR | 25.78125±100ppm | Gbps | ||
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 90 | - | 100 | milivoltio |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| Voltaje de la neutralización del transmisor | VDIS | 2,0 | - | VCC +0,3 | V |
| El transmisor permite voltaje | VEN | 0 | - | 0,8 | V |
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 900 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| El LOS afirma voltaje | VLOSA | 2,0 | - | VCC +0,3 | V |
| El LOS De-afirma voltaje | VLOSD | -0,3 | - | +0,4 | V |
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | ||
| Características del transmisor | ||||||||
| Gama de longitud de onda de centro | λ | 840 | 850 | 860 | nanómetro | |||
| Anchura espectral RMS | Δλ | - | - | 0,6 | nanómetro | |||
| De potencia de salida medio | Pavg | -8,4 | 2,4 | dBm | ||||
| Poder óptico OMA | POMA | -6,4 | 3 | dBm | ||||
| Ratio de la extinción | ER | 2 | - | - | DB | |||
| Ruido relativo de la intensidad | RIN | - | - | -128 | dB/Hz | |||
| Tolerancia óptica de la pérdida de vuelta | - | - | 12 | DB | ||||
| Cierre del ojo del transmisor y de la dispersión | TDEC | - | - | 4,3 | DB | |||
| Definición de la máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} |
>el 10% {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Características del receptor | ||||||||
| Longitud de onda central de funcionamiento | λ | 840 | 850 | 860 | nanómetro | |||
| Sensibilidad del receptor | Senador | - | - | -10,3 | dBm | 3,4 | ||
| Sobrecarga del receptor | PSAT | 2,4 | - | - | dBm | |||
| Reflexión del receptor | RFL | - | - | -12 | DB | |||
| El LOS afirma | LOSA | -30 | - | - | dBm | |||
| El LOS De-afirma | LOSD | - | - | -13 | dBm | |||
| Histéresis del LOS | LOSH | 0,5 | 3 | 5 | DB | |||
| Notas | ||||||||
|
1. El ratio de golpe del transmisor 5E-5 golpea/muestra. 2. Obediente con IEEE 802.3ba. 3. El valor mínimo es el minuto informativo, de los iguales Tx OMA con el ER infinito y pérdida de inserción máxima del canal. 4. Sensibilidad medida con un modelo de prueba de PRBS 231-1, @25.78125Gb/s, AZUFAIFAS del receptor<5e-5> |
||||||||
