Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QD4A85M01-CD-8

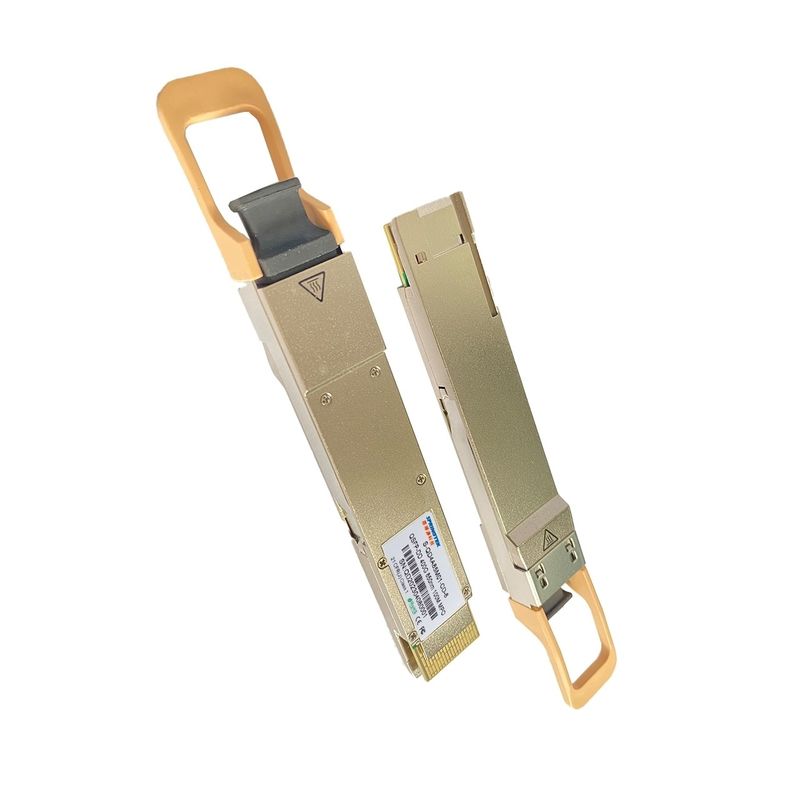

Transmisor-receptor óptico compatible 400G SR8 el 100M del Arista QSFP-DD MPO 850nm
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Información el ordenar
| Número de parte | Descripción de producto |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 el 100M MPO, 0ºC~+70ºC, con DDM |
Descripción
Módulo óptico de Springtek 400Gb/s QSFP-DD SR8. Proporciona ahorro en costes de la densidad portuaria creciente y del sistema total. El QSFP-DD lleno - el módulo óptico a dos caras ofrece a la independiente 8 para transmitir y para recibir los canales, por cada uno capaces de la operación 53.125Gb/s para un índice de datos global de 400Gb/s en 100 metros de la fibra con varios modos de funcionamiento OM3.
Un cable de fibra óptica con un conector MTP/MPO-16 se puede tapar en el receptáculo del módulo de QSFP-DD SR8. La alineación apropiada es asegurada por los pernos de guía dentro del receptáculo. El cable no se puede torcer generalmente para la alineación de canal a canal apropiada. La conexión eléctrica se alcanza a través de un tipo MSA-obediente conector del borde de QSFP-DD.
Las longitudes de onda centrales de todos los 8 carriles paralelos son 850nm. Contiene un conector óptico MPO-16 para el interfaz óptico y un conector pin 60 para el interfaz eléctrico. El anfitrión FEC se requiere apoyar la transmisión por fibras ópticas con varios modos de funcionamiento OM3 de los hasta 70m.
El producto S-QD4A85M01-CD-8 se diseña con el factor de forma, la conexión óptica/eléctrica y el interfaz de diagnóstico digital según el tipo del acuerdo de la Multi-fuente de QSFP-DD (MSA) - 2. Se ha diseñado para cumplir las condiciones de funcionamiento externas más duras incluyendo temperatura, humedad e interferencia de la EMI.
Características
Usos
Grados máximos absolutos
Tiene ser observado que la operación superior a cualquier grado máximo absoluto individual pudo causar daño permanente a este módulo.
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 3,6 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Temperatura de caso de funcionamiento | A | 0 | 70 | °C | |
| Humedad relativa (no-condensación) | Derecho | 0 | 85 | % |
Requisitos recomendados de las condiciones de funcionamiento y de la fuente de alimentación
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Temperatura de caso de funcionamiento | TOP | 0 | 70 | degC | ||
| Voltaje de fuente de alimentación | VCC | 3,135 | 3,3 | 3,465 | V | |
| Tarifa de datos, cada carril | 26,5625 | GBD | PAM4 | |||
| Datos Rate Accuracy | -100 | 100 | PPM | |||
| Ratio de error de pedazo de Pre-FEC | 2.4x10-4 | |||||
| Ratio de error de pedazo del poste-FEC | 1x10-12 | 1 | ||||
| Distancia del vínculo con OM3 | D | 0,5 | 100 | m | 2 |
Notas:
1. FEC proporcionó por el sistema huesped.
2. FEC requirió en sistema huesped para apoyar distancia máxima.
Características eléctricas
Las características eléctricas siguientes se definen sobre las condiciones recomendadas salvo especificación de lo contrario.
| Parámetro | Punto de prueba | Minuto | Típico | Máximo | Unidades | Notas |
| Consumo de energía | 12 | W | ||||
| Fuente actual | Icc | 3,63 | ||||
| Transmisor (cada carril) | ||||||
| Tarifa de la señalización, cada carril | TP1 | ± 26,5625 100 PPM | GBD | |||
|
Voltaje entrado diferenciado PK-PK Unión mal hecha de la tolerancia |
TP1a | 900 | mVpp | 1 | ||
| Terminación diferenciada | TP1 | 10 | % | |||
| El diferencial entró la pérdida de vuelta | TP1 |
IEEE 802.3-2015 Ecuación (83E-5) |
DB | |||
| Diferencial al modo común Pérdida de vuelta entrada |
TP1 | IEEE 802.3-2015 Ecuación (83E-6) |
DB | |||
| Tiempo de transición, el 20% al 80% | TP4 | 9,5 | picosegundo | |||
|
anchura de la máscara de la simetría del ojo del Cercano-fin (ESMW) |
TP4 | 0,265 | UI | |||
| altura del ojo del Cercano-fin, diferencial | TP4 | 70 | milivoltio | |||
|
anchura de la máscara de la simetría del ojo del Lejos-fin (ESMW) |
TP4 | 0,2 | UI | |||
| altura del ojo del Lejos-fin, diferencial | TP4 | 30 | milivoltio | |||
| ratio del precursor ISI del Lejos-fin | TP4 | -4,5 | 2,5 | % | ||
| Voltaje de salida de modo común (Vcm) | TP4 | -350 | 2850 | milivoltio | 3 | |
Notas:
1. Con la excepción a IEEE 802.3bs 120E.3.1.2 que el modelo es PRBS31Q o marcha lenta revuelta.
2. Las AZUFAIFAS de las reuniones especificaron en IEEE 802.3bs 120E.1.1.
3. Voltaje de modo común de DC generado por el anfitrión. La especificación incluye efectos del voltaje compensado de tierra.
Características ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Transmisor | ||||||
| Longitud de onda de centro | λC | 840 | 850 | 860 | nanómetro | |
| Tarifa de datos, cada carril | ± 26,5625 100 PPM | GBD | ||||
| Formato de la modulación | PAM4 | |||||
| Anchura espectral del RMS | ∆λrms | 0,6 | nanómetro | Modulado | ||
| Poder medio del lanzamiento, cada carril | PAVG | -6,5 | 4 | dBm | 1 | |
|
Modulación óptica externa Amplitud (OMAouter), cada carril |
POMA | -4,5 | 3 | dBm | 2 | |
|
Poder del lanzamiento en el menos de OMAouter TDECQ, cada carril |
-5,9 | DB | ||||
|
Transmisor y dispersión Ojo Clouser para PAM4, cada carril |
TDECQ | 4,5 | DB | |||
| Ratio de la extinción | ER | 3 | DB | |||
| Tolerancia óptica de la pérdida de vuelta | TOL | 12 | DB | |||
|
Poder medio del lanzamiento de De transmisor, cada carril |
Poff | -30 | dBm | |||
| Flujo cercado |
≥ el 86% en el μm 19 ≤ el 30% en el μm 4,5 |
|||||
| Receptor | ||||||
| Longitud de onda de centro | λC | 840 | 850 | 860 | nanómetro | |
| Tarifa de datos, cada carril | ± 26,5625 100 PPM | GBD | ||||
| Formato de la modulación | PAM4 | |||||
| Umbral de daño, cada carril | THd | 5 | dBm | 3 | ||
| La media recibe el poder, cada carril | -7,9 | 4 | dBm | 4 | ||
| Reciba el poder (OMAouter), cada carril | 3 | dBm | ||||
| Sensibilidad del receptor | Sensor | -6,5 | dBm | 5 | ||
| (OMAouter), cada carril | ||||||
| Sensibilidad subrayada del receptor (OMAouter), cada carril | SRS | -3 | dBm | 6 | ||
| Reflexión del receptor | RR | -12 | DB | |||
| El LOS afirma | LOSA | -30 | dBm | |||
| El LOS De-afirma | LOSD | -12 | dBm | |||
| Histéresis del LOS | LOSH | 0,5 | DB | |||
| Condiciones subrayadas para la sensibilidad del receptor de la tensión (nota 7) | ||||||
| Cierre subrayado del ojo para PAM4 (SECQ), carril bajo prueba |
4 | DB | ||||
| OMAouter de cada carril del agresor | 3 | dBm | ||||
Notas:
1. El poder medio del lanzamiento, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un transmisor con poder del lanzamiento debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad.
2. Incluso si el TDECQ < 1="" dB="">
3. El receptor podrá tolerar, sin daño, la exposición continua a una señal de entrada óptica que tiene este nivel de poder medio.
4. La media recibe poder, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un poder recibido debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad.
5. La sensibilidad OMAouter del receptor, cada carril (máximo) es informativa y se define para una AZUFAIFA de 2.4x10-4.
6. Medido con la señal de la prueba de la conformidad en la entrada del receptor para las AZUFAIFAS de 2.4x10-4.
7. Estas condiciones de prueba están para medir sensibilidad subrayada del receptor. No son características del receptor.
Funciones de diagnóstico de Digitaces
Las características de diagnóstico digitales siguientes se definen sobre las condiciones de funcionamiento normales salvo especificación de lo contrario.
| Parámetro | Símbolo | Minuto | Máximo | Unidades | Notas |
| Error absoluto del monitor de la temperatura | DMI_Temp | -3 | 3 | degC | Sobre el funcionamiento gama de temperaturas |
| Error absoluto de monitor de voltaje de fuente | DMI _VCC | -0,1 | 0,1 | V | Sobre el funcionamiento completo gama |
|
Absoluto del monitor de poder del canal RX error |
DMI_RX_Ch | -2 | 2 | DB | 1 |
| Monitor actual diagonal del canal | DMI_Ibias_Ch | -10% | el 10% | mA | |
|
Absoluto del monitor de poder del canal TX error |
DMI_TX_Ch | -2 | 2 | DB | 1 |
Notas:
1. Deuda a la exactitud de la medida de diversas fibras, podía haber +/- del DB 3 una exactitud del total adicional +/--1 fluctuación del DB, o.
