Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-XP1031L2K-CD

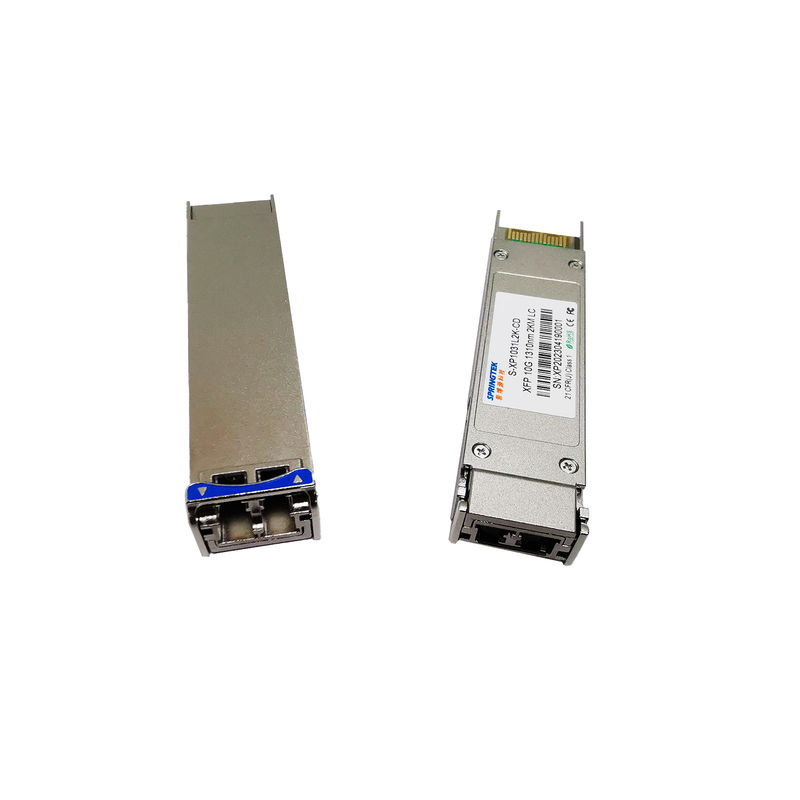

La fibra dual compatible DDM del solo modo de Cisco 10G XFP 1310nm los 2KM duplica el transmisor-receptor del LC XFP
Información el ordenar
| Número de parte | Descripción de producto |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, los 2km, LC, 0ºC~+70ºC, con DDM |
Descripción
El módulo de Springtek XFP es obediente con el acuerdo enchufable de la Multi-fuente del pequeño factor de forma 10G (XFP) (MSA), apoyando la dato-tarifa de 9.953~11.1Gbps, y la distancia de transmisión los hasta 2km en SMF.
El módulo del transmisor-receptor comprende un transmisor con el laser del punto de congelación 1310nm y un receptor con un fotodiodo del PIN. El transmisor y el receptor son separados dentro de una gama de temperaturas ancha y ofrecen la disipación de calor óptima y densidades portuarias así de permisión electromágneticas excelentes el proteger las altas para 10 sistemas de GbE.
Características
Usos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4,5 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | +85 | °C | |
| Humedad relativa - actuando | RHO | 5 | 85 | % |
Cualquier tensión más allá de los grados máximos puede dar lugar a daño permanente. Las especificaciones de dispositivo se garantizan solamente bajo condiciones de funcionamiento recomendadas.
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | +70 | °C | |
| Voltaje de fuente de alimentación | Vcc | 3,135 | 3,30 | 3,465 | V |
| Fuente actual | Icc | 500 | mA | ||
| Tarifa de datos | BR | 9,953 | 11,1 | Gbps |
Características ópticas y eléctricas
| Características eléctricas del transmisor | |||||||
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Longitud de onda del centro | λc | 1270 | 1310 | 1350 | nanómetro | ||
| Anchura espectral (- 20dB) | Δλ | 3 | nanómetro | ||||
| Ratio de la supresión del Lado-modo | SMSR | 30 | DB | ||||
| De potencia de salida medio | Abadejo | -6,5 | +0,5 | dBm | 1 | ||
| Ratio de la extinción | ER | 3,5 | DB | ||||
| Diferencial entrado datos del oscilación | VIN | 180 | 950 | milivoltio | 2 | ||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | ||
| Neutralización de TX | Neutralización | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
| Características eléctricas del receptor | |||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | |
| Longitud de onda del centro | λc | 1260 | 1600 | nanómetro | |||
| Sensibilidad del receptor | -14,5 | dBm | 3 | ||||
| Sobrecarga del receptor | 0,5 | dBm | 3 | ||||
| El LOS De-afirma | LOSD | -15,5 | dBm | ||||
| El LOS afirma | LOSA | -26 | dBm | ||||
| Histéresis del LOS | 0,5 | 4 | DB | ||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 600 | 800 | milivoltio | 2 | |
| LOS | Alto | 2,0 | Vcc | V | |||
| Punto bajo | 0,8 | V | |||||
| Notas | |||||||
|
1. El poder óptico se pone en marcha en SMF. 2. Internamente CA-juntado. 3. Medido con un modelo de prueba de PRBS 231 - 1 @9953Mbps, AZUFAIFAS ≤1×10-12. |
|||||||
