Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-SB2G35L20-CD

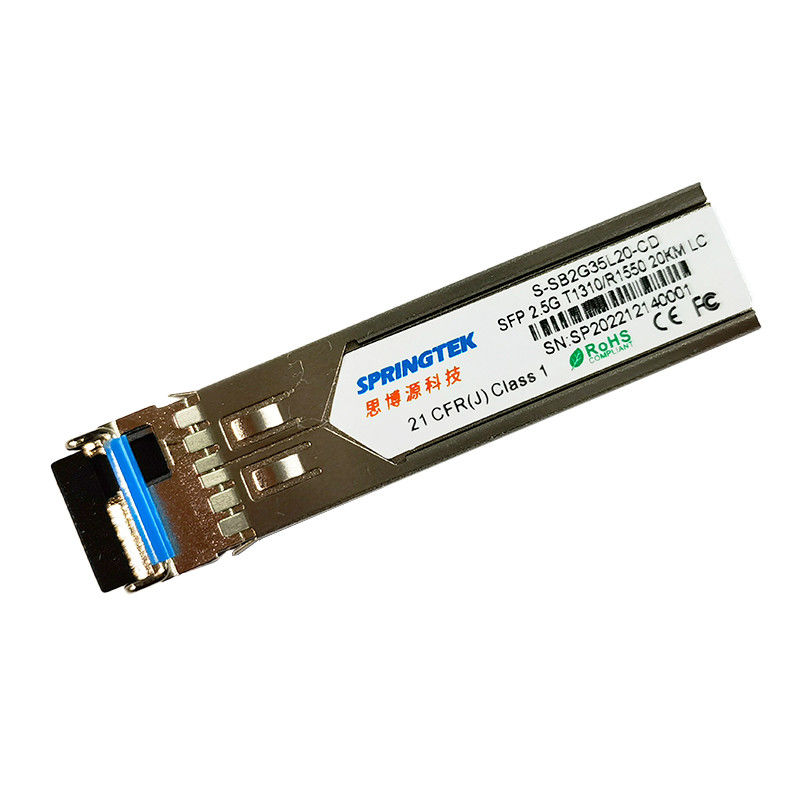

Transmisor-receptor óptico compatible Modulee del OEM LC 2.5G T1310/R1550nm de SFP BIDI los 20km con DDM
Información el ordenar
| Número de parte | Descripción de producto |
| S-SB2G35L20-CD | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, los 20km, LC, 0ºC~+70ºC, con DDM |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, los 20km, LC, -40ºC~+85ºC, con DDM |
Descripción
Los transmisores-receptores de Springtek SFP son alto rendimiento, módulos rentables que apoyan el índice de datos de distancia de 2.5Gbps y de transmisión de los 20km con SMF.
El transmisor-receptor consiste en tres secciones: un transmisor del laser de DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP y funciones digitales de los diagnósticos SFF-8472.
Características
Usos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - actuando | RHO | 5 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fuente actual | Icc | - | - | 300 | mA |
| Tarifa de datos | BR | - | 2,5 | - | Gbps |
Características ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Transmisor | |||||||
| Longitud de onda del centro | λc | 1260 | 1310 | 1360 | nanómetro | ||
| Anchura espectral (- 20dB) | Δλ | 1 | nanómetro | ||||
| Ratio de la supresión del Lado-modo | SMSR | 30 | DB | ||||
| De potencia de salida medio | Abadejo | -5 | 0 | dBm | 1 | ||
| Ratio de la extinción | ER | 9,0 | DB | ||||
| Diferencial entrado datos del oscilación | VIN | 180 | 1200 | milivoltio | 2 | ||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | ||
| Neutralización de TX | Neutralización | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
| Falta de TX | Falta | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Receptor | |||||||
| Longitud de onda del centro | λc | 1530 | 1550 | 1570 | nanómetro | ||
| Sensibilidad del receptor | -18 | dBm | 3 | ||||
| Sobrecarga del receptor | -1 | dBm | 3 | ||||
| El LOS De-afirma | LOSD | -20 | dBm | ||||
| El LOS afirma | LOSA | -35 | dBm | ||||
| Histéresis del LOS | 0,5 | 4 | DB | ||||
| Diferencial del oscilación de la salida de datos | Vout | 600 | 800 | 1000 | milivoltio | 4 | |
| LOS | Alto | 2,0 | Vcc | V | |||
| Punto bajo | 0,8 | V | |||||
|
Notas: 1. El poder óptico se pone en marcha en SMF. 2. Entrada de PECL, internamente CA-juntada y terminada. 3. Medido con un modelo de prueba de PRBS 223 - 1 @2488Mbps, AZUFAIFAS ≤1×10-12. 4. Internamente CA-juntado. |
|||||||
El medir el tiempo y eléctrico
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| La neutralización de Tx niega tiempo | t_on | 1 | ms | ||
| La neutralización de Tx afirma tiempo | t_off | 10 | µs | ||
| Hora de inicializarse, incluyendo el reset de la falta de Tx | t_init | 300 | ms | ||
| La falta de Tx afirma tiempo | t_fault | 100 | µs | ||
| Neutralización de Tx a reajustar | t_reset | 10 | µs | ||
| El LOS afirma tiempo | t_loss_on | 100 | µs | ||
| El LOS De-afirma tiempo | t_loss_off | 100 | µs | ||
| Tarifa de reloj serial de la identificación | f_serial_clock | 100 | 400 | Kilociclo | |
| MOD_DEF (0:2) - alto | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - punto bajo | VL | 0,8 | V |
Diagnósticos
| Parámetro | Gama | Unidad | Exactitud | Calibración |
| Temperatura | 0 a +70 | °C | ±3°C | Interno |
| -20 a +80 | ||||
| -40 a +85 | ||||
| Voltaje | 3,0 a 3,6 | V | el ±3% | Interno |
| Corriente diagonal | 0 a 100 | mA | el ±10% | Interno |
| Poder de TX | -5 a 0 | dBm | ±3dB | Interno |
| Poder de RX | -23 a -1 | dBm | ±3dB | Interno |
