Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QP1A85M01-CD

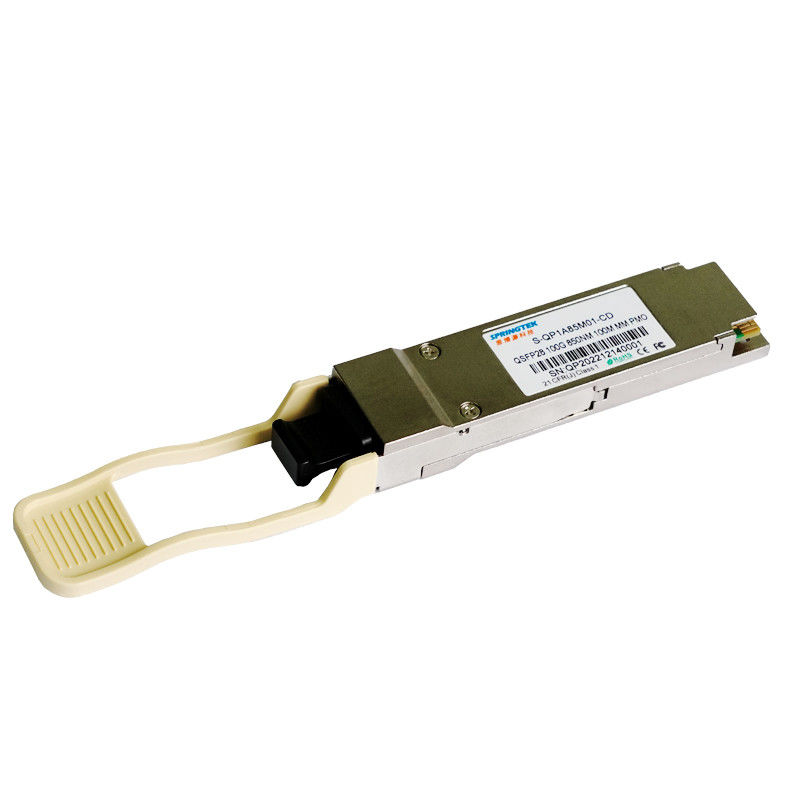

Módulo óptico compatible del transmisor-receptor del enebro QSFP28 los 850nm100m del SENIOR de MPO/MTP 100Gbps
Información el ordenar
| Número de parte | Descripción de producto |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, milímetro, MPO, el 100m, 0ºC~+70ºC, con DDM |
Descripción
El transmisor-receptor de Springtek 100GBase-SR4 QSFP28 se diseña para cumplir los requisitos de los vínculos de Ethernet 100G sobre MMF el hasta 100m. Es obediente con QSFP28 MSA, IEEE 802.3bm y CAUI-4. Es rentable, bajo consumo de energía con una sola fuente de alimentación 3.3V. Se fabrica con la vivienda del tamaño todo de metal y compacto para el funcionamiento superior de la EMI.
Características
Sola fuente de alimentación de +3.3V
Temperatura de funcionamiento: 0 a +70°C
RoHS obediente (sin plomo)
Usos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | VCC | -0,5 | - | 4 | V |
| Gama de temperaturas de almacenamiento | TS | -40 | - | 85 | °C |
| Humedad relativa - almacenamiento | Lado derecho | 0 | - | 95 | % |
| Humedad relativa - actuando | RHO | 0 | - | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,46 | V |
| Consumo de energía total | Picovatio | - | - | 2,5 | W |
| Tarifa de datos | BR | - | 25,78125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | ||
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 1000 | milivoltio | ||
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω | ||
| El diferencial entró la pérdida de vuelta | Por IEEE P802.3bm | DB | |||||
| Pérdida de vuelta común de la entrada del modo | Por IEEE P802.3bm | DB | |||||
| Características eléctricas del receptor | |||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | ||
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 900 | milivoltio | ||
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω | ||
| El diferencial hizo salir la pérdida de vuelta | Por IEEE P802.3bm | DB | |||||
| Pérdida de vuelta de la salida de modo común | Por IEEE P802.3bm | DB | |||||
Características ópticas
| Características del transmisor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Longitud de onda de centro | λ | 840 | 850 | 860 | nanómetro | |
| Anchura espectral del RMS | ∆λ | - | - | 0,6 | nanómetro | |
| Poder medio del lanzamiento, cada carril | ABADEJO | -8,4 | - | 2,4 | dBm | |
| Amplitud óptica de la modulación, cada carril | OMA | -6,4 | - | 3 | dBm | |
|
Ojo del transmisor y de la dispersión cierre (TDEC), cada carril |
TDEC | 4,3 | DB | |||
| Ratio de la extinción | ER | 2,0 | - | - | DB | |
| Poder medio del lanzamiento APAGADO del transmisor, cada carril | POFF | - | - | -30 | dBm | |
| Tolerancia óptica de la pérdida de vuelta | ORL | - | - | 12 | DB | |
|
Máscara de ojo del transmisor definición {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Características del receptor | ||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Longitud de onda del receptor | λ | 840 | 850 | 860 | nanómetro | |
| El poder medio en recibe la entrada, cada carril | PXPx | - 10,3 | - | 2,4 | dBm | |
| Sensibilidad subrayada del receptor en OMA | SRS | - | - | -5,2 | dBm | 1 |
| El LOS afirma | LOSA | -30 | - | - | dBm | |
| El LOS De-afirma | LOSD | - | - | -13 | dBm | |
| Histéresis del LOS | LOSH | 0,5 | DB | |||
| Reflexión del receptor | Rfl | -12 | DB | |||
| Notas | ||||||
| 1. Medido con un modelo de prueba -1 de PRBS 231, @25.78125Gb/s, AZUFAIFAS<5e-5> | ||||||
