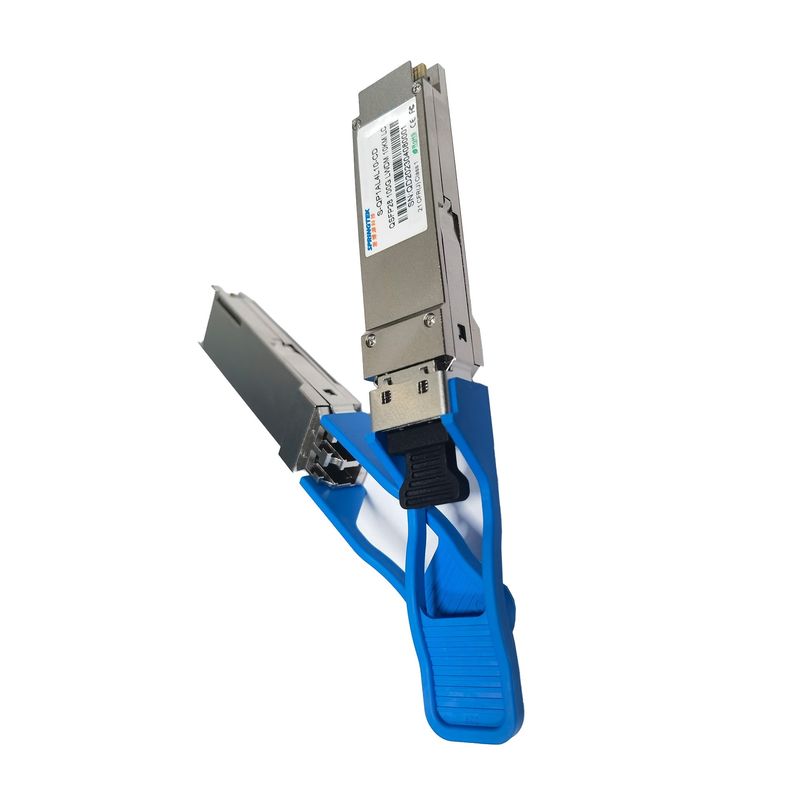

WDM compatible a dos caras del transmisor-receptor 1310nm el 10km DOM LAN del LC SMF 100g Cisco QSFP28 LR4
Información el ordenar
| Número de parte | Descripción de producto |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps, 1294 -1310 nanómetro, SM, LC, el 10km, 0ºC~+70ºC, con DDM, estilo de la MAZORCA |
Descripción
El transmisor-receptor de Springtek 100GBase-LR4 QSFP28 se diseña para cumplir los requisitos de los vínculos de Ethernet 100G sobre SMF el hasta 10km. Es obediente con QSFP28 MSA, IEEE 802.3ba e IEEE 802.3bm. Es rentable, bajo consumo de energía con una sola fuente de alimentación 3.3V. El módulo tiene una tasa de bits global hasta 103.1Gbps multiplexando de 4 carriles ópticos independientes de LAN-WDM, cada carril capaz de transmitir 25.78125Gb/s sobre el 10km SMF. Se fabrica con la vivienda del tamaño todo de metal y compacto para el funcionamiento superior de la EMI.
Características
Sola fuente de alimentación de +3.3V
Temperatura de funcionamiento: 0 a +70°C
RoHS obediente (sin plomo)
Usos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de energía total | P | - | - | 3,5 | W |
| Tarifa de datos | BR | - | 25,78125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 900 | milivoltio |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| El diferencial entró la pérdida de vuelta | Por 100Gbase-LR4 | DB | |||
| Pérdida de vuelta común de la entrada del modo | Por 100Gbase-LR4 | DB | |||
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 850 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| El diferencial hizo salir la pérdida de vuelta | Por 100Gbase-LR4 | DB | |||
| Pérdida de vuelta de la salida de modo común | Por 100Gbase-LR4 | DB | |||
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | |
| Características del transmisor | |||||||
| Señalización de tarifa por carril | 25,78125 | GBD | 1 | ||||
| Longitudes de onda de centro del carril (gama) | λ | 1294,53 | - | 1296,59 | nanómetro | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| Poder medio total del lanzamiento | Abadejo | - | - | 10,5 | dBm | ||
| Transmita OMA por carril | TxOMA | -1,3 | - | 4,5 | dBm | ||
| Poder medio del lanzamiento por carril | TXPx | -4,3 | - | 4,5 | dBm | ||
| Ratio de la extinción | ER | 4 | - | - | DB | ||
| Ratio de la supresión de Sidemode | SMSR | 30 | - | - | DB | ||
| Ruido relativo de la intensidad | RIN | - | - | -130 | dB/Hz | ||
| Reflexión de la reflexión del transmisor | - | - | -12 | DB | |||
|
Definición de la máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Características del receptor | |||||||
| Señalización de tarifa por carril | 25,78125 | GBD | 3 | ||||
| Longitudes de onda de centro del carril (gama) | λ | 1294,53 | - | 1296,59 | nanómetro | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| La media recibe poder por carril | RXPx | -10,6 | - | 4,5 | dBm | 4 | |
| Sensibilidad del receptor (OMA) por carril | Rxsens | - | - | -8,6 | dBm | ||
| Reflexión del receptor | - | - | -26 | DB | |||
| LOS | Óptico De-afirme | Paladio | - | - | -11,6 | dBm | |
| Óptico afirme | PA | -24 | - | - | |||
| Histéresis del LOS | 0,5 | - | - | DB | |||
| Notas | |||||||
|
1. Transmisor que actúa en 25.78125Gbps cada canal. 2. Ratio de golpe 5x10-5. 3. Receptor que actúa en 25.78125Gbps cada canal. 4. El valor del poder y la exactitud del poder están con todos los canales prendido. |
|||||||
