Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-PP2531L10-CD

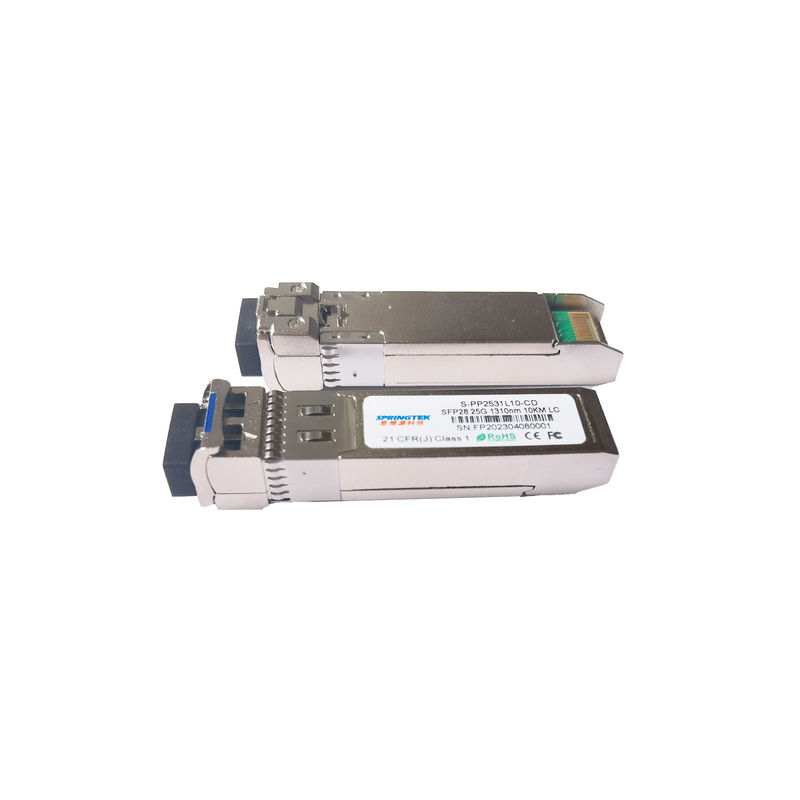

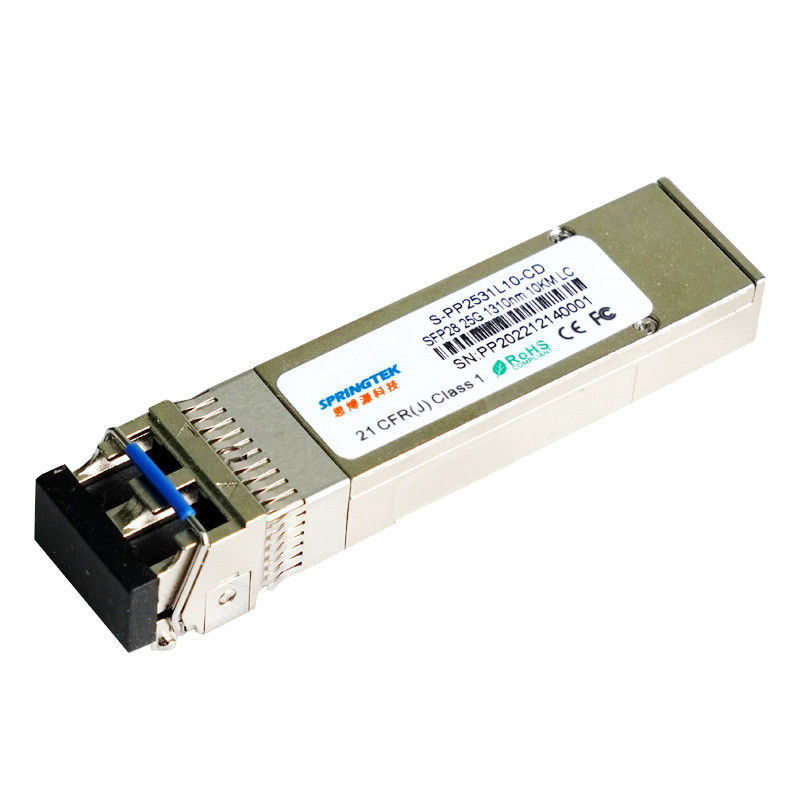

25 módulo óptico del transmisor-receptorde losGbps1310nm 10kilómetroSFP28
Información el ordenar
| Número de parte | Descripción de producto |
| S-PP2531L10-CD | SFP28, 25.78Gbps, 1310nm, LC, SMF, el 10km, 0ºC~+70ºC, con DDM |
Descripción
El transmisor-receptor de Springtek SFP28 se diseña para transmitir y para recibir datos ópticos sobre la fibra óptica del solo modo para la longitud de vínculo el 10km.
El interfaz eléctrico del módulo de SFP28 el 10km es obediente a las especificaciones eléctricas de SFI. La entrada del transmisor y la impedancia de salida del receptor es 100 ohmios de diferenciado. Las líneas de datos están internamente CA juntadas. El módulo proporciona la terminación diferenciada y reduce diferencial a la conversión de modo común para la terminación de la señal de la calidad y la EMI baja.
Características
Interfaz óptico a dos caras del LC
transmisor de 1310nm DFB, receptor del PIN
Aplicable para la conexión del 10km SMF
Vivienda toda de metal para el funcionamiento superior de la EMI
Sola fuente de alimentación 3.3V
consumo de energía máximo 1.5W
La solución rentable de SFP+, permite un puerto más alto
densidades y mayor ancho de banda
Temperatura de caso de funcionamiento: 0 a +70°C
Compatible con RoHS
Usos
eCPRI&CPRI
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | +70 | °C | |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fuente actual | Icc | 600 | mA | ||
| Tarifa de datos | BR | - | 25,78 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 200 | - | 900 | milivoltio |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| Voltaje de la neutralización del transmisor | VDIS | 2,0 | - | VCC +0,3 | V |
| El transmisor permite voltaje | VEN | 0 | - | 0,8 | V |
| Alto de la lógica de TFAULT | VTFH | 2,4 | - | VCC | V |
| Punto bajo de la lógica de TFAULT | VTFL | UVE | - | UVE +0,4 | V |
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 850 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| El LOS afirma voltaje | VLOSA | 2,4 | - | VCC | V |
| El LOS De-afirma voltaje | VLOSD | UVE | - | UVE +0,4 | V |
Características ópticas y eléctricas
| Características eléctricas del transmisor | ||||||||||
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Nota | ||||
| Gama de longitud de onda de centro | λ | 1295 | 1310 | 1325 | nanómetro | |||||
| Width@-20dB espectral | Δλ | - | - | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |||||
| Poder óptico del lanzamiento | Abadejo | -7 | - | 2 | dBm | 1 | ||||
| Amplitud óptica de la modulación | OMA | -4 | - | 2,2 | dBm | |||||
| Poder del lanzamiento en OMA-TDP | -5 | DB | ||||||||
| Pena de la dispersión del transmisor | TDP | - | - | 2,7 | DB | |||||
| Poder medio del lanzamiento APAGADO del transmisor | -20 | dBm | ||||||||
| Ratio de la extinción | ER | 3 | - | - | DB | |||||
| Ruido relativo de la intensidad | RIN | - | - | -130 | dB/Hz | |||||
| Diagrama del ojo | Cumple con las máscaras de ojo de IEEE802.3cc cuando está filtrado | |||||||||
| Características eléctricas del receptor | ||||||||||
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Nota | ||||
| Longitud de onda central de funcionamiento | λ | 1295 | 1310 | 1325 | nanómetro | |||||
| Receptor Unstressed OMA Sensitivity | Senador | - | - | -12 | dBm | 2 | ||||
| Poder máximo OMA del receptor | - | - | 2,2 | dBm | ||||||
| Reflexión del receptor | RFL | - | - | -26 | DB | |||||
| El LOS afirma | LOSA | -30 | - | - | dBm | |||||
| El LOS De-afirma | LOSD | - | - | -14 | dBm | |||||
| Histéresis del LOS | LOSH | 0,5 | - | - | DB | |||||
| Nota: | ||||||||||
|
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3cc. 2. Medido con 231-1 PRBS@25.78125Gbps, AZUFAIFAS<5e-5> |
||||||||||
