Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-FP1031L10-CD

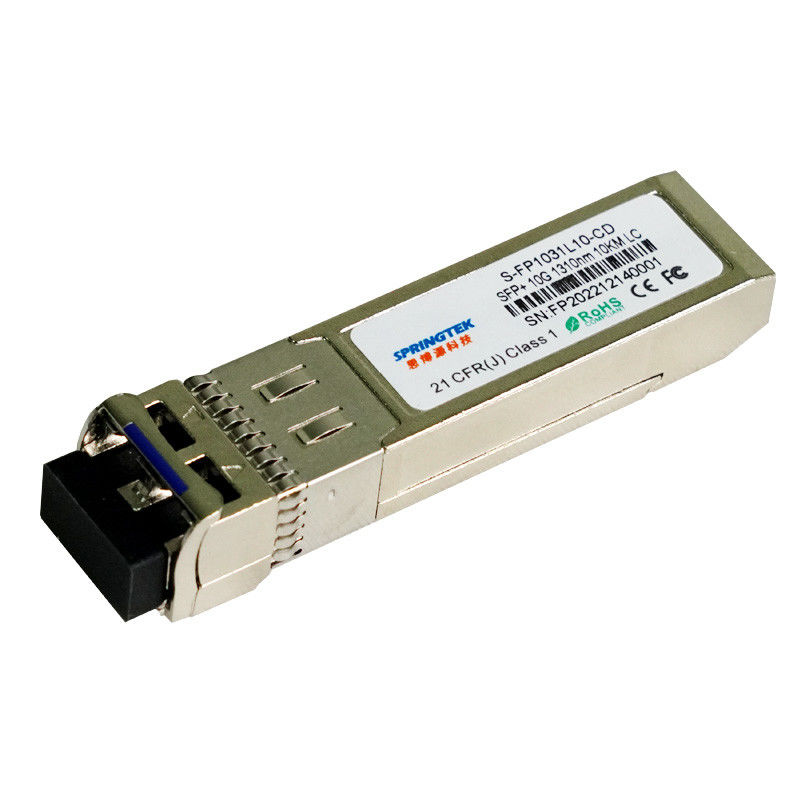

módulo óptico del transmisor-receptor de 10Gbps 1310nm el 10km SFP+
Información el ordenar
| Número de parte | Descripción de producto |
| S-FP1031L10-CD | SFP+, 10.3125Gbps, 1310nm, SM, el 10km, 0ºC~+70ºC, con DDM |
| S-FP1031L10-ID | SFP+, 10.3125Gbps, 1310nm, SM, el 10km, -40ºC~+85ºC, con DDM |
Descripción
El transmisor-receptor de Springtek 1310nm DFB 10Gbps SFP+ se diseña para transmitir y para recibir datos ópticos sobre la fibra óptica del solo modo para la longitud de vínculo el 10km.
El interfaz eléctrico del módulo de SFP+ el 10km es obediente a las especificaciones eléctricas de SFI. La entrada del transmisor y la impedancia de salida del receptor es 100 ohmios de diferenciado. Las líneas de datos están internamente CA juntadas. El módulo proporciona la terminación diferenciada y reduce diferencial a la conversión de modo común para la terminación de la señal de la calidad y la EMI baja.
Características
Interfaz óptico a dos caras del LC
transmisor de 1310nm DFB, receptor del PIN
Bajo consumo de energía
Aplicable para la conexión del 10km SMF
Vivienda toda de metal para el funcionamiento superior de la EMI
El firmware avanzado permite la encripción del sistema del cliente
Información que se almacenará en transmisor-receptor
La solución rentable de SFP+, permite densidades más altas del puerto y mayor ancho de banda
Temperatura de funcionamiento: 0 a +70°C -40 a +85°C
RoHS obediente (sin plomo)
Usos
Otros vínculos ópticos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fuente actual | Icc | - | - | 300 | mA |
| Tarifa de datos | BR | - | 10,3125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 700 | milivoltio |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| Voltaje de la neutralización del transmisor | VDIS | 2,0 | - | VCC +0,3 | V |
| El transmisor permite voltaje | VEN | 0 | - | 0,8 | V |
| Alto de la lógica de TFAULT | VTFH | 2,4 | - | VCC | V |
| Punto bajo de la lógica de TFAULT | VTFL | UVE | - | UVE +0,4 | V |
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 850 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| El LOS afirma voltaje | VLOSA | 2,4 | - | VCC | V |
| El LOS De-afirma voltaje | VLOSD | UVE | - | UVE +0,4 | V |
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | ||
| Características del transmisor | ||||||||
| Tipo del laser | DFB | |||||||
| Gama de longitud de onda de centro | λ | 1260 | 1310 | 1355 | nanómetro | |||
| Width@-20dB espectral | Δλ | - | - | 1 | nanómetro | |||
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |||
| Poder óptico del lanzamiento | Abadejo | -8,2 | - | 0,5 | dBm | 1 | ||
| Ratio de la extinción | ER | 3,5 | - | - | DB | |||
| Ruido relativo de la intensidad | RIN | - | - | -128 | dB/Hz | |||
| Diagrama del ojo | Cumple con las máscaras de ojo de IEEE802.3ae cuando está filtrado | |||||||
| Características del receptor | ||||||||
| Tipo del receptor | PIN | |||||||
| Longitud de onda central de funcionamiento | λ | 1260 | - | 1610 | nanómetro | |||
| Sensibilidad del receptor | Senador | - | - | -14,4 | dBm | 2 | ||
| Sobrecarga del receptor | PSAT | 0,5 | - | - | dBm | |||
| Reflexión del receptor | RFL | - | - | -12 | DB | |||
| El LOS afirma | LOSA | -30 | - | - | dBm | |||
| El LOS De-afirma | LOSD | - | - | -17 | dBm | |||
| Histéresis del LOS | LOSH | 0,5 | 3 | 5 | DB | |||
| Notas | ||||||||
|
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae. 2. Medido con 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
