Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-FP1055L80-CD

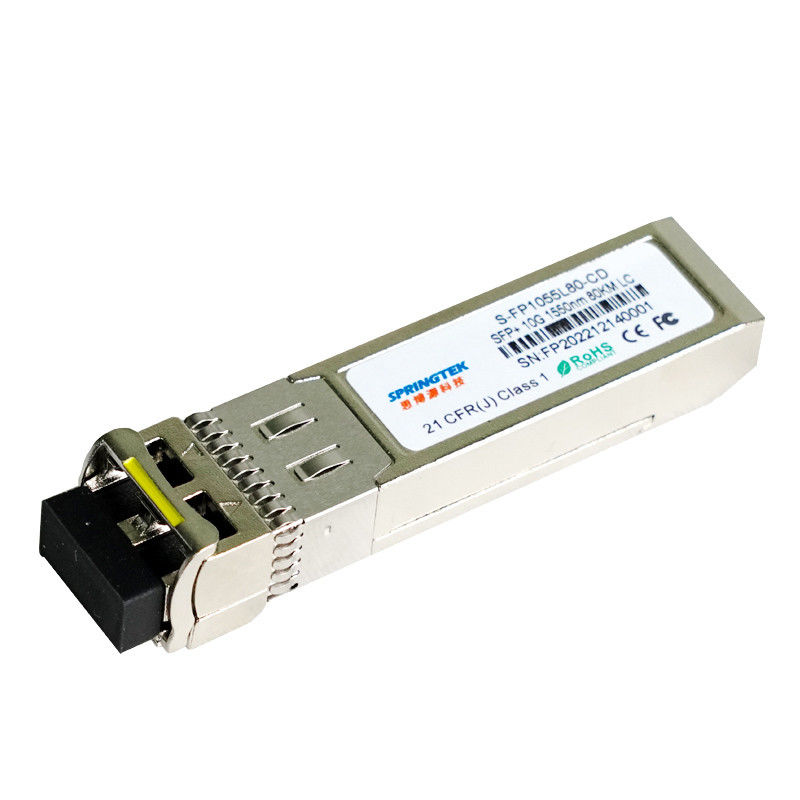

módulo óptico del transmisor-receptor de 10Gbps 1550 nanómetro 80kilómetroSFP+
Información el ordenar
| Número de parte | Descripción de producto |
| S-FP1055L80-CD | SFP+, 10.3125Gbps, 1550nm, SM, los 80km, 0ºC~+70ºC, con DDM |
Descripción
Springtek 1550nm refrescó el transmisor-receptor de EML 10Gbps SFP+ se diseña transmitir y recibir datos ópticos en vínculos de Ethernet 10G sobre la fibra óptica los hasta 80km del solo modo.
El interfaz eléctrico del módulo de Springtek 1550nm los 80km SFP+ es obediente a las especificaciones eléctricas de SFI. La entrada del transmisor y la impedancia de salida del receptor es 100 ohmios de diferenciado. Las líneas de datos están internamente CA juntadas. El módulo proporciona la terminación diferenciada y reduce diferencial a la conversión de modo común para la terminación de la señal de la calidad y la EMI baja.
Características
Interfaz óptico a dos caras del LC
1550nm refrescó el transmisor de EML, receptor de APD
Ayuda hasta las tasas de bits 11.3G
Bajo consumo de energía<2w>
Longitud de los hasta 80km SMF
Vivienda toda de metal para el funcionamiento superior de la EMI
La solución rentable de SFP+, permite densidades más altas del puerto y mayor ancho de banda
Temperatura de funcionamiento: 0 a +70°C
RoHS obediente (sin plomo)
Usos
Canal de la fibra 8.5G/10G
10G SONET/SDH, OTU2/2e
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -0 | 70 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 5 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | +70 | °C | |
| Voltaje de fuente de alimentación | Vcc | 3,135 | 3,30 | 3,465 | V |
| Fuente actual | Icc | 450 | mA | ||
| Tarifa de datos | BR | - | 10,3125 | 11,3 | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 180 | 850 | milivoltio | |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| Voltaje de la neutralización del transmisor | VDIS | 2,0 | - | VCC | V |
| El transmisor permite voltaje | VEN | 0 | - | 0,8 | V |
| Alto de la lógica de TFAULT | VTFH | 2,0 | - | VCC | V |
| Punto bajo de la lógica de TFAULT | VTFL | 0 | - | 0,8 | V |
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 850 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| Falta del LOS | Falta de VLOS | Vcc-1.3 | VccHOST | V | |
| LOS normal | Norma de VLOS | Uve | Vee+0.8 | V | |
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Características del transmisor | ||||||
| Tipo del laser | EML | |||||
| Gama de longitud de onda de centro | λ | 1530 | 1550 | 1565 | nanómetro | |
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |
| Poder óptico del lanzamiento | Abadejo | -1 | - | 4 | dBm | |
| Poder medio del lanzamiento APAGADO del transmisor | POFF | - | - | -30 | dBm | |
| Ratio de la extinción | ER | 8,5 | - | - | DB | |
| Pena del transmisor y de la dispersión | TDP | - | - | 3 | DB | |
| Ruido relativo de la intensidad | RIN | - | - | -128 | dB/Hz | |
| Características del receptor | ||||||
| Tipo del receptor | APD | |||||
| Longitud de onda central de funcionamiento | λ | 1270 | - | 1610 | nanómetro | |
| Sensibilidad del receptor | Senador | - | - | -23 | dBm | 1 |
| Sobrecarga del receptor | PSAT | -7 | - | - | dBm | |
| Reflexión del receptor | RFL | - | - | -27 | DB | |
| El LOS afirma | LOSA | -37 | - | - | dBm | |
| El LOS De-afirma | LOSD | - | - | -26 | dBm | |
| Histéresis del LOS | LOSH | 0,5 | 3 | DB | ||
| Notas | ||||||
| 1. Medido con 231 - 1 PRBS@10.3125Gbps, BER-12<10>, con el ER peor, BtB | ||||||
