Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-FB1023L20-xD

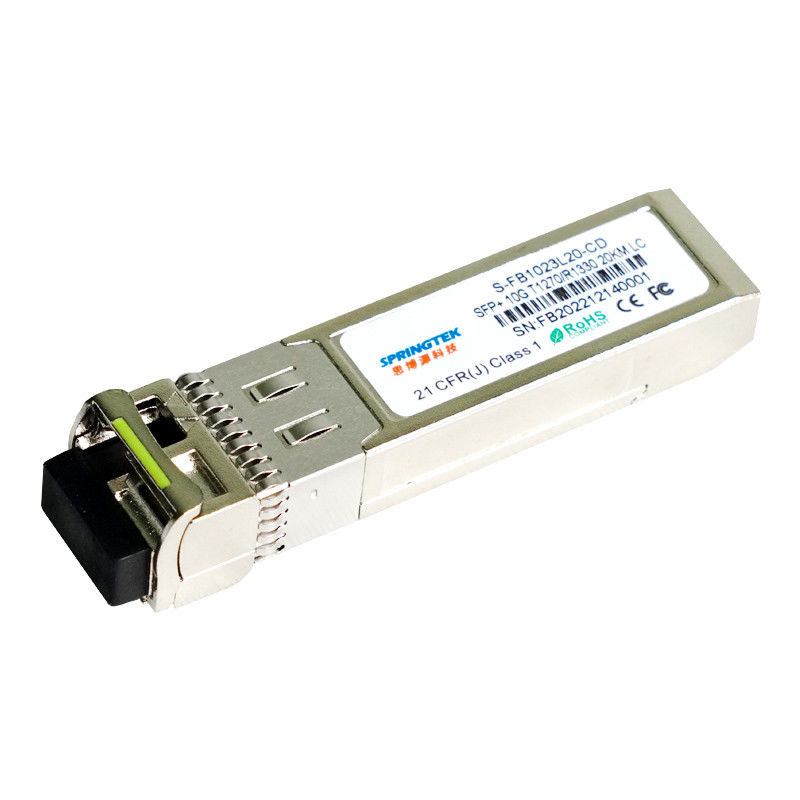

módulo ópticodel transmisor-receptor de 10G T1270 /R1330nm 20kilómetro BIDI SFP+
Información el ordenar
| Número de parte | Descripción de producto |
| S-PF1023L20-CD | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, los 20km, 0ºC~+70ºC, con DDM |
| S-PF1023L20-ID | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, los 20km, -40ºC~+85ºC, con DDM |
Descripción
El transmisor-receptor de Springtek10G 1270nm SFP+ BIDI se diseña para transmitir y para recibir datos ópticos sobre la fibra óptica del solo modo para la longitud de vínculo los 20km.
El interfaz eléctrico del módulo de SFP+ BIDI los 20km es obediente a las especificaciones eléctricas de SFI. La entrada del transmisor y la impedancia de salida del receptor es 100 ohmios de diferenciado. Las líneas de datos están internamente CA juntadas. El módulo proporciona la terminación diferenciada y reduce diferencial a la conversión de modo común para la terminación de la señal de la calidad y la EMI baja.
Características
Solo interfaz del LC
transmisor de 1270nm DFB, receptor del PIN
Consumo de energía <1w>
Aplicable para la conexión de los 20km SMF
Sola fuente de alimentación de +3.3V
Vivienda toda de metal para el funcionamiento superior de la EMI
La solución rentable de SFP+, permite densidades más altas del puerto y mayor ancho de banda
Temperatura de funcionamiento: 0 a +70°C -40 a +85°C
RoHS obediente (sin plomo)
Usos
Otros vínculos ópticos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fuente actual | Icc | - | - | 300 | mA |
| Tarifa de datos | BR | - | 10,3125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 700 | milivoltio |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| Voltaje de la neutralización del transmisor | VDIS | 2,0 | - | VCC +0,3 | V |
| El transmisor permite voltaje | VEN | 0 | - | 0,8 | V |
| Alto de la lógica de TFAULT | VTFH | 2,4 | - | VCC | V |
| Punto bajo de la lógica de TFAULT | VTFL | UVE | - | UVE +0,4 | V |
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 850 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| El LOS afirma voltaje | VLOSA | 2,4 | - | VCC | V |
| El LOS De-afirma voltaje | VLOSD | UVE | - | UVE +0,4 | V |
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | ||
| Características del transmisor | ||||||||
| Tipo del laser | DFB | |||||||
| Longitud de onda de centro | λ | 1260 | 1270 | 1280 | nanómetro | |||
| Width@-20dB espectral | Δλ | - | - | 1 | nanómetro | |||
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |||
| Poder óptico del lanzamiento | Abadejo | -4,2 | - | 3 | dBm | 1 | ||
| Ratio de la extinción | ER | 3,5 | - | - | DB | |||
| Ruido relativo de la intensidad | RIN | - | - | -128 | dB/Hz | |||
| Diagrama del ojo | Cumple con las máscaras de ojo de IEEE802.3ae cuando está filtrado | |||||||
| Características del receptor | ||||||||
| Tipo del receptor | PIN | |||||||
| Longitud de onda central | λ | 1320 | 1330 | 1340 | nanómetro | |||
| Sensibilidad del receptor | Senador | - | - | -14,4 | dBm | 2 | ||
| Sobrecarga del receptor | PSAT | 0,5 | - | - | dBm | |||
| Reflexión del receptor | RFL | - | - | -12 | DB | |||
| El LOS afirma | LOSA | -30 | - | - | dBm | |||
| El LOS De-afirma | LOSD | - | - | -17 | dBm | |||
| Histéresis del LOS | LOSH | 0,5 | 3 | 5 | DB | |||
| Notas | ||||||||
|
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae. 2. Medido con 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
