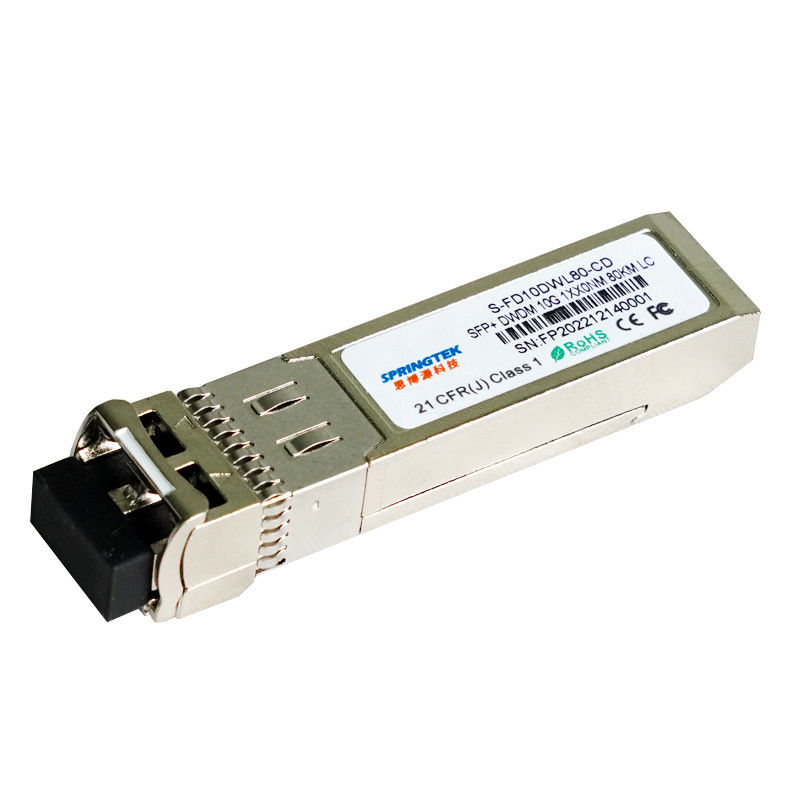

10 Gbps DWDM 80kilómetroSFP + módulo óptico del transmisor-receptor
Información el ordenar
| Número de parte | Descripción de producto |
| S-FD10DWL80-CD-xx | SFP+, 10Gbps, DWDM, 1528.77~1563.05nm, SM, los 80km, 0ºC~+70ºC, con DDM |
Descripción
Springtek 10G DWDM SFP+transceivers es alto rendimiento, módulos rentables que apoyan el índice de datos de distancia de 10Gbps y de transmisión de los 80km con SMF.
El transmisor-receptor consiste en tres secciones: un transmisor refrescado del laser de EML, un fotodiodo de APD integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP y funciones digitales de los diagnósticos SFF-8472.
Características
huella Caliente-enchufable de SFP+
100GHz el ITU, banda DWDM de C refrescó el laser y el fotodiodo de APD, los hasta 80km de EML para la transmisión de SMF
Obediente con SFP+ MSA y SFF-8472 con el receptáculo a dos caras del LC
Sola fuente de alimentación de +3.3V
Supervisión de diagnóstico en tiempo real de Digitaces
Temperatura de caso de funcionamiento: 0 a +70°C
RoHS obediente (sin plomo)
Usos
10GBASE-LR en 10.3125Gbps
10GBASE-LW en 9.953Gbps
Sistemas de LTE
Otros vínculos ópticos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente | Vcc | -0,5 | - | 4,5 | V |
| Temperatura de almacenamiento | Ts | -40 | - | +85 | °C |
| Humedad de funcionamiento | - | 5 | - | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | +70 | °C | |
| Voltaje de fuente de alimentación | Vcc | 3,135 | 3,30 | 3,465 | V |
| Corriente de la fuente de alimentación | Icc | 600 | mA | ||
| Tarifa de datos | 8,0 | 10,3 | 10,7 | Gbps |
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Transmisor | |||||||
| Longitud de onda del centro | λc | 1528,77 | 1563,86 | nanómetro | |||
| Anchura espectral (- 20dB) | Δλ | 1 | nanómetro | ||||
| Ratio de la supresión del Lado-modo | SMSR | 30 | - | DB | |||
| De potencia de salida medio | Abadejo | 0 | +4,0 | dBm | 1 | ||
| Ratio de la extinción | ER | 8,2 | DB | ||||
| Diferencial entrado datos del oscilación | VIN | 180 | 850 | milivoltio | 2 | ||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | ||
| Neutralización de TX | Neutralización | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
| Falta de TX | Falta | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Características del receptor | |||||||
| Longitud de onda del centro | λc | 1450 | 1620 | nanómetro | |||
| Sensibilidad del receptor | -23 | dBm | 3 | ||||
| Sobrecarga del receptor | -7 | dBm | 3 | ||||
| El LOS De-afirma | LOSD | -24 | dBm | ||||
| El LOS afirma | LOSA | -35 | dBm | ||||
| Histéresis del LOS | 0,5 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 300 | 900 | milivoltio | 4 | ||
| LOS | Alto | 2,0 | Vcc | V | |||
| Punto bajo | 0,8 | V | |||||
| Notas: | |||||||
|
1. El poder óptico se pone en marcha en SMF. 2. Entrada de PECL, internamente CA-juntada y terminada. 3. Medido con un modelo de prueba de PRBS 231 - 1 @10312Mbps, AZUFAIFAS ≤1×10-12. 4. Internamente CA-juntado. |
|||||||
El medir el tiempo y eléctrico
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad |
| La neutralización de Tx niega tiempo | t_on | 2 | ms | ||
| La neutralización de Tx afirma tiempo | t_off | 100 | µs | ||
| Hora de inicializarse, incluyendo el reset de la falta de Tx | t_init | 300 | ms | ||
| La falta de Tx afirma tiempo | t_fault | 100 | µs | ||
| Neutralización de Tx a reajustar | t_reset | 10 | µs | ||
| El LOS afirma tiempo | t_loss_on | 100 | µs | ||
| El LOS De-afirma tiempo | t_loss_off | 100 | µs | ||
| Tarifa de reloj serial de la identificación | f_serial_clock | 100 | 400 | Kilociclo | |
| MOD_DEF (0:2) - alto | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - punto bajo | VL | 0,8 | V |
Diagnósticos
| Parámetro | Gama | Unidad | Exactitud | Calibración |
| Temperatura | 0 a +70 | °C | ±3°C | Interno |
| Voltaje | 3,0 a 3,6 | V | el ±3% | Interno |
| Corriente diagonal | 0 a 100 | mA | el ±10% | Interno |
| Poder de TX | -5 a +2 | dBm | ±3dB | Interno |
| Poder de RX | -16 a -1 | dBm | ±3dB | Interno |
