S-QD4A31M01-CD-4
módulo óptico compatible del transmisor-receptor de 400G QSFP-DD DR4 1310nm los 500M MPO
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
Información el ordenar
Número de parte | Descripción de producto |
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 los 500M SMF MPO, 0ºC~+70ºC, con DDM |
Descripción

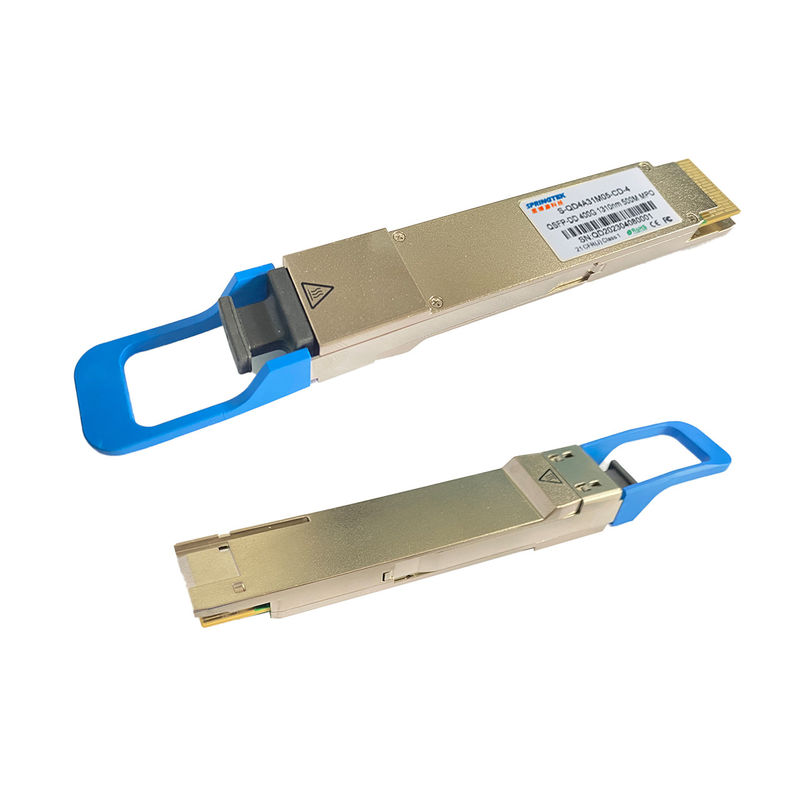

Módulo óptico de Springtek 400Gb/s QSFP-DD DR4 diseñado para los usos de comunicación óptica de los 500m. El módulo S-QD4A31M05-CD-4 convierte 8 canales de datos de entrada eléctricos 50Gb/s (PAM4) a 4 canales de señales ópticas paralelas, cada capaz de la operación 100Gb/s para un índice de datos global de 400Gb/s. reverso, en el receptor
el lado, el módulo convierte 4 canales de señales ópticas paralelas de 100Gb/s cada canal para un índice de datos global de 400Gb/s en 8 canales de datos de salida eléctricos 50Gb/s (PAM4).
Un cable de fibra óptica con un conector MTP/MPO-12 se puede tapar en el receptáculo del módulo de Springtek 400Gb/s QSFP-DD DR4. La alineación apropiada es asegurada por los pernos de guía dentro del receptáculo. El cable no se puede torcer generalmente para la alineación de canal a canal apropiada. La conexión eléctrica se alcanza a través de un tipo MSA-obediente conector del borde de QSFP-DD.
El producto se diseña con factor de forma, la conexión óptica/eléctrica y el interfaz de diagnóstico digital según el acuerdo de la Multi-fuente de QSFP-DD
Características
Usos
Grados máximos absolutos
Tiene ser observado que la operación superior a cualquier grado máximo absoluto individual pudo causar daño permanente a este módulo.
Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
Voltaje de fuente de alimentación | Vcc | -0,5 | 3,6 | V | |
Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
Temperatura de caso de funcionamiento | A | 0 | 70 | °C | |
Humedad relativa (no-condensación) | Derecho | 0 | 85 | % |
Requisitos recomendados de las condiciones de funcionamiento y de la fuente de alimentación
Parámetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
Temperatura de caso de funcionamiento | TOP | 0 | 70 | degC | ||
Voltaje de fuente de alimentación | VCC | 3,135 | 3,3 | 3,465 | V | |
Tarifa de datos, cada carril | 26,5625 | GBD | PAM4 | |||
Datos Rate Accuracy | -100 | 100 | PPM | |||
Ratio de error de pedazo de Pre-FEC | 2.4x10-4 | |||||
Ratio de error de pedazo del poste-FEC | 1x10-12 | 1 | ||||
Distancia del vínculo | D | 0,002 | 500 | m | 2 |
Características eléctricas
Las características eléctricas siguientes se definen sobre las condiciones recomendadas salvo especificación de lo contrario.
Parámetro | Oint de la prueba | Minuto | Típico | Máximo | Unidades | Notas | |
Consumo de energía | 12 | W | |||||
Fuente actual | Icc | 3,64 | |||||
Transmisor (cada carril) | |||||||
Tarifa de la señalización, cada carril | TP1 | ± 26,5625 100 PPM | GBD | ||||
Tolerancia diferenciada del voltaje entrado PK-PK Unión mal hecha |
TP1a | 900 | mVpp | 1 | |||
Terminación diferenciada | TP1 | 10 | % | ||||
El diferencial entró la pérdida de vuelta | TP1 |
IEEE 802.3-2015 Ecuación (83E-5) |
DB | ||||
Diferencial al modo común Pérdida de vuelta entrada |
TP1 | IEEE 802.3-2015 Ecuación (83E-6) |
DB | ||||
Prueba entrada subrayada módulo | TP1a |
Vea IEEE 802.3bs 120E.3.4.1 |
2 | ||||
Voltaje de terminación única Gama de la tolerancia (minuto) |
TP1a | -0,4 a 3,3 | V | ||||
altura del ojo del Cercano-fin, diferencial | TP1 | -350 | 2850 | milivoltio | 3 | ||
Receptor (cada carril) | |||||||
altura del ojo del Lejos-fin, diferencial | TP4 | ± 26,5625 100 PPM | GBD | ||||
De pico a pico diferenciado Voltaje de salida |
TP4 | 900 | mVpp | ||||
Voltaje de salida de modo común de la CA (Vcm) | TP4 | 17,5 | milivoltio | ||||
Terminación diferenciada Unión mal hecha |
TP4 | 10 | % | ||||
El diferencial hizo salir la pérdida de vuelta
|
TP4 |
IEEE 802.3-2015 Ecuación (83E-2) |
|||||
Campo común a la conversión de modo diferenciada Pérdida de vuelta |
TP4 |
IEEE 802.3-2015 Ecuación (83E-3) |
|||||
Tiempo de transición, el 20% al 80%
|
TP4 | 9,5 | picosegundo | ||||
anchura de la máscara de la simetría del ojo del Cercano-fin (ESMW) |
TP4 | 0,265 | UI | ||||
altura del ojo del Cercano-fin, diferencial | TP4 | 70 | milivoltio | ||||
anchura de la máscara de la simetría del ojo del Lejos-fin (ESMW) |
TP4 | 0,2 | UI | ||||
altura del ojo del Lejos-fin, diferencial | TP4 | 30 | milivoltio | ||||
ratio del precursor ISI del Lejos-fin | TP4 | -4,5 | 2,5 | % | |||
Voltaje de salida de modo común (Vcm) | TP4 | -350 | 2850 | milivoltio | 3 | ||
Notas: 1. Con la excepción a IEEE 802.3bs 120E.3.1.2 que el modelo es PRBS31Q o marcha lenta revuelta. 2. Las AZUFAIFAS de las reuniones especificaron en IEEE 802.3bs 120E.1.1. 3. Voltaje de modo común de DC generado por el anfitrión. La especificación incluye efectos del voltaje compensado de tierra. |
Características ópticas
Parámetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
Longitud de onda de centro | λc | 1304,5 | 1310 | 1317,5 | nanómetro | |
Transmisor | ||||||
Tarifa de datos, cada carril | ± 53,125 100 PPM | GBD | ||||
Formato de la modulación | PAM4 | |||||
ratio de la supresión del Lado-modo | SMSR | 30 | DB | |||
Poder medio del lanzamiento, cada carril | PAVG | -2,9 | 4 | dBm | 1 | |
Amplitud óptica externa de la modulación (OMAouter), cada carril |
POMA | -0,8 | 4,2 | dBm | 2 | |
Poder del lanzamiento en el menos de OMAouter TDECQ, cada carril para el ≥ 4.5dB del ER para el ER < 4=""> |
-2,2 -1,9 |
DB | ||||
Ojo Clouser del transmisor y de la dispersión para PAM4, cada carril |
TDECQ | 3,4 | DB | |||
TDECQ – 10*log10 (Ceq), cada carril | 3,4 | DB | 3 | |||
Ratio de la extinción | ER | 3,5 | DB | |||
Diferencia en poder del lanzamiento entre cualquier dos carriles (OMAouter) |
4 | DB | ||||
RIN15.6OMA | RIN | -136 | dB/Hz | |||
Tolerancia óptica de la pérdida de vuelta | TOL | 21,4 | DB | |||
Poder medio del lanzamiento de De transmisor, cada carril |
Poff | -26 | dBm | |||
Tiempo de transición del transmisor | 17 | picosegundo | ||||
Poder medio del lanzamiento de APAGADO Transmisor, cada carril |
Poff | -15 | dBm | |||
Receptor | ||||||
Tarifa de datos, cada carril | ± 53,125 100 PPM | GBD | ||||
Formato de la modulación | PAM4 | |||||
Umbral de daño, cada carril | THd | 5 | dBm | 4 | ||
La media recibe el poder, cada carril | -5,9 | 4 | dBm | 5 | ||
Reciba el poder (OMAouter), cada carril | 4,2 | dBm | ||||
Sensibilidad del receptor (OMAouter), cada carril |
Sensor |
Ecuación (1) |
dBm | 6 | ||
Sensibilidad subrayada del receptor | SRS | -1,9 | dBm | 7 | ||
Reflexión del receptor | RR | -26 | DB | |||
El LOS afirma | LOSA | -15 | dBm | |||
El LOS De-afirma | LOSD | -8,9 | dBm | |||
Histéresis del LOS | LOSH | 0,5 | DB | |||
Condiciones subrayadas para la sensibilidad del receptor de la tensión (nota 7) | ||||||
Cierre subrayado del ojo para PAM4 (SECQ), carril bajo prueba |
3,4 | DB | ||||
SECQ – 10*log10 (Ceq), prueba del nder del carril | 3,4 | DB | ||||
OMAouter de cada carril del agresor | 4,2 | dBm |
Funciones de diagnóstico de Digitaces
Las características de diagnóstico digitales siguientes se definen sobre las condiciones de funcionamiento normales salvo especificación de lo contrario.
Parámetro | Símbolo | Minuto | Máximo | Unidades | Notas |
Error absoluto del monitor de la temperatura | DMI_Temp | -3 | 3 | degC | Sobre el funcionamiento gama de temperaturas |
Error absoluto de monitor de voltaje de fuente | DMI _VCC | -0,1 | 0,1 | V | Sobre el funcionamiento completo gama |
Error absoluto del monitor de poder del canal RX | DMI_RX_Ch | -2 | 2 | DB | 1 |
Monitor actual diagonal del canal | DMI_Ibias_Ch | -10% | el 10% | mA | |
Error absoluto del monitor de poder del canal TX | DMI_TX_Ch | -2 | 2 | DB | 1 |
Notas: 1. Deuda a la exactitud de la medida de diversas fibras, podía haber +/- del DB 3 una exactitud del total adicional +/--1 fluctuación del DB, o. |
