Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QD4AC4L10-CD-4

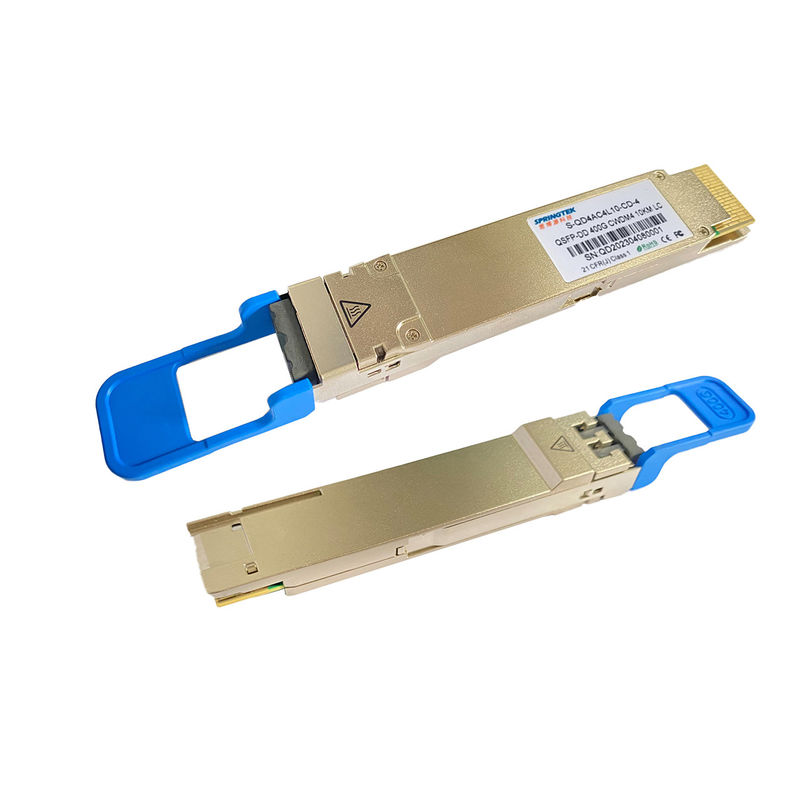

Transmisor-receptor óptico compatible del módulo 400Gbps LR4 LC de Nokia QSFP-DD CWDM el 10km
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.pdf
Información el ordenar
| Número de parte | Descripción de producto |
|
S-QD4AC4L10-CD-4 |
QSFP-DD 400G CWDM4 LR4 EL 10KM LC, 0ºC~+70ºC, con DDM |
Descripción
Módulo óptico de Springtek 400Gb/s QSFP-DD LR4 diseñado para los usos de comunicación óptica del 10km. El módulo S-QD4AC4L10-CD-4 convierte 8 canales de datos de entrada eléctricos 50Gb/s (PAM4) a 4 canales de señales ópticas de CWDM, y las multiplexa en un monocanal para la transmisión óptica 400Gb/s. Reverso, en el lado del receptor, el módulo ópticamente demultiplexa una entrada óptica 400Gb/s en 4 canales de señales ópticas de CWDM, y las convierte a 8 canales de datos de salida eléctricos 50Gb/s (PAM4).
Las longitudes de onda centrales de los 4 canales de CWDM son 1271, 1291, 1311 y 1331 nanómetro como miembros de la rejilla de la longitud de onda de CWDM definida en ITU-T G.694.2.It contiene un conector a dos caras del LC para el interfaz óptico y un conector pin 76 para el interfaz eléctrico. Para minimizar la dispersión óptica en el sistema de larga distancia, la fibra unimodal (SMF) tiene que ser aplicada en este módulo. El anfitrión FEC se requiere apoyar la transmisión por fibras ópticas del hasta 10km
El producto S-QD4AC4L10-CD-4 se diseña con el factor de forma, la conexión óptica/eléctrica y el interfaz de diagnóstico digital según el tipo del acuerdo de la Multi-fuente de QSFP-DD (MSA) - 2. Se ha diseñado para cumplir las condiciones de funcionamiento externas más duras incluyendo temperatura, humedad e interferencia de la EMI.
Características
Usos
Grados máximos absolutos
Tiene ser observado que la operación superior a cualquier grado máximo absoluto individual pudo causar daño permanente a este módulo.
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 3,6 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Temperatura de caso de funcionamiento | A | 0 | 70 | °C | |
| Humedad relativa (no-condensación) | Derecho | 0 | 85 | % |
Requisitos recomendados de las condiciones de funcionamiento y de la fuente de alimentación
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Temperatura de caso de funcionamiento | TOP | 0 | 70 | degC | ||
| Voltaje de fuente de alimentación | VCC | 3,135 | 3,3 | 3,465 | V | |
| Tarifa de datos, cada carril | 26,5625 | GBD | PAM4 | |||
| Datos Rate Accuracy | -100 | 100 | PPM | |||
| Ratio de error de pedazo de Pre-FEC | 2.4x10-4 | |||||
| Ratio de error de pedazo del poste-FEC | 1x10-12 | 1 | ||||
| Distancia del vínculo | D | 0,002 | 10 | kilómetro | 2 | |
|
Notas: 1. FEC proporcionó por el sistema huesped. 2. FEC requirió en sistema huesped para apoyar distancia máxima |
||||||
Características eléctricas
Las características eléctricas siguientes se definen sobre las condiciones recomendadas salvo especificación de lo contrario.
| Parámetro | Oint de la prueba | Minuto | Típico | Máximo | Unidades | Notas | |
| Consumo de energía | 12 | W | |||||
| Fuente actual | Icc | 3,63 | |||||
| Transmisor (cada carril) | |||||||
| Tarifa de la señalización, cada carril | TP1 | ± 26,5625 100 PPM | GBD | ||||
|
Tolerancia diferenciada del voltaje entrado PK-PK Unión mal hecha |
TP1a | 900 | mVpp | 1 | |||
| Terminación diferenciada | TP1 | 10 | % | ||||
| El diferencial entró la pérdida de vuelta | TP1 |
IEEE 802.3-2015 Ecuación (83E-5) |
DB | ||||
| Diferencial al modo común Pérdida de vuelta entrada |
TP1 | IEEE 802.3-2015 Ecuación (83E-6) |
DB | ||||
| Prueba entrada subrayada módulo | TP1a | Vea IEEE 802.3bs 120E.3.4.1 | 2 | ||||
|
Voltaje de terminación única Gama de la tolerancia (minuto) |
TP1a | -0,4 a 3,3 | V | ||||
| altura del ojo del Cercano-fin, diferencial | TP1 | -350 | 2850 | milivoltio | 3 | ||
| Receptor (cada carril) | |||||||
| altura del ojo del Lejos-fin, diferencial | TP4 | ± 53,125 100 PPM | GBD | ||||
|
De pico a pico diferenciado Voltaje de salida |
TP4 | 900 | mVpp | ||||
| Voltaje de salida de modo común (Vcm) | TP4 | 2850 | milivoltio | ||||
|
Terminación diferenciada Unión mal hecha |
TP4 | 10 | % | ||||
|
El diferencial hizo salir la pérdida de vuelta
|
TP4 |
IEEE 802.3-2015 Ecuación (83E-2) |
|||||
|
Campo común al modo diferenciado Pérdida de vuelta de la conversión |
TP4 |
IEEE 802.3-2015 Ecuación (83E-3) |
|||||
|
Tiempo de transición, el 20% al 80%
|
TP4 | 9,5 | picosegundo | ||||
|
anchura de la máscara de la simetría del ojo del Cercano-fin (ESMW) |
TP4 | 0,265 | UI | ||||
| altura del ojo del Cercano-fin, diferencial | TP4 | 70 | milivoltio | ||||
|
anchura de la máscara de la simetría del ojo del Lejos-fin (ESMW) |
TP4 | 0,2 | UI | ||||
| altura del ojo del Lejos-fin, diferencial | TP4 | 30 | milivoltio | ||||
| ratio del precursor ISI del Lejos-fin | TP4 | -4,5 | 2,5 | % | |||
| Voltaje de salida de modo común (Vcm) | TP4 | -350 | 2850 | milivoltio | 3 | ||
|
Notas: 1. Con la excepción a IEEE 802.3bs 120E.3.1.2 que el modelo es PRBS31Q o marcha lenta revuelta. 2. Las AZUFAIFAS de las reuniones especificaron en IEEE 802.3bs 120E.1.1. 3. Voltaje de modo común de DC generado por el anfitrión. La especificación incluye efectos del voltaje compensado de tierra. |
|||||||
Características ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Transmisor | ||||||
| Longitud de onda de centro | L0 | 1264,5 | 1271 | 1277,5 | nanómetro | |
| L1 | 1284,5 | 1291 | 1279,5 | nanómetro | ||
| L2 | 1304,5 | 1311 | 1317,5 | nanómetro | ||
| L3 | 1324,5 | 1331 | 1337,5 | nanómetro | ||
| Tarifa de datos, cada carril | ± 53,125 100 PPM | GBD | ||||
| Formato de la modulación | PAM4 | |||||
| ratio de la supresión del Lado-modo | SMSR | 30 | DB | |||
| Poder medio del lanzamiento, cada carril | PAVG | -2,8 | 4,0 | dBm | 1 | |
|
Amplitud óptica externa de la modulación (OMAouter), cada carril |
POMA | 0,2 | 4,2 | dBm | 2 | |
|
Poder del lanzamiento en OMAouter menos TDECQ, cada carril para el ≥ 4.5dB del ER para el ER < 4=""> |
-1,2 -1,1 |
DB | ||||
|
Ojo Clouser del transmisor y de la dispersión para PAM4, cada carril |
TDECQ | 3,9 | DB | |||
| TDECQ – 10*log10 (Ceq), cada carril | 3,9 | DB | ||||
| Ratio de la extinción | ER | 3,5 | DB | |||
|
Diferencia en poder del lanzamiento entre cualquier dos carriles (OMAouter) |
4 | DB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Tolerancia óptica de la pérdida de vuelta | TOL | 15,6 | DB | |||
|
Poder medio del lanzamiento de De transmisor, cada carril |
Poff | -26 | dBm | |||
| Tiempo de transición del transmisor | 17 | picosegundo | ||||
|
Poder medio del lanzamiento de APAGADO Transmisor, cada carril |
Poff | -20 | dBm | |||
| Receptor | ||||||
| Longitud de onda de centro | L0 | 1264,5 | 1271 | 1277,5 | nanómetro | |
| L1 | 1284,5 | 1291 | 1279,5 | nanómetro | ||
| L2 | 1304,5 | 1311 | 1317,5 | nanómetro | ||
| L3 | 1324,5 | 1331 | 1337,5 | nanómetro | ||
| Tarifa de datos, cada carril | ± 53,125 100 PPM | GBD | ||||
| Formato de la modulación | PAM4 | |||||
| Umbral de daño, cada carril | THd | 5 | dBm | 4 | ||
| La media recibe el poder, cada carril | -9,1 | 4 | dBm | 5 | ||
| Reciba el poder (OMAouter), cada carril | 4,2 | dBm | ||||
|
Diferencia en poder del receptor entre cualquier dos carriles (OMAouter) |
4,6 | dBm | ||||
|
Sensibilidad del receptor (OMAouter), cada carril |
Sensor |
Ecuación (1) |
dBm | 6 | ||
| Sensibilidad subrayada del receptor | SRS | -4,1 | dBm | 7 | ||
| Reflexión del receptor | RR | -26 | DB | |||
| El LOS afirma | LOSA | -20 | dBm | |||
| El LOS De-afirma | LOSD | -12,1 | dBm | |||
| Histéresis del LOS | LOSH | 0,5 | DB | |||
| Condiciones subrayadas para la sensibilidad del receptor de la tensión (nota 7) | ||||||
|
Cierre subrayado del ojo para PAM4 (SECQ), Carril bajo prueba |
3,9 | DB | ||||
| SECQ – 10*log10 (Ceq), prueba del nder del carril | 3,9 | DB | ||||
| OMAouter de cada carril del agresor | 0,5 | dBm | ||||
|
Notas: 1. El poder medio del lanzamiento, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un transmisor con poder del lanzamiento debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad. 2. Incluso si el TDECQ < 1=""> 3. Ceq es un coeficiente definido en la cláusula 121.8.5.3 que explica el umbral de daño del formato PAM4 de la modulación del aumento del ruido del equalizador de la referencia, cada carril THd 5.0dBm de IEEE Std 802.3-2018. 4. La media recibe poder, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un poder recibido debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad. 5. El receptor podrá tolerar, sin daño, la exposición continua a una señal de entrada óptica que tiene este nivel de poder medio. 6. La sensibilidad del receptor (OMAouter), cada carril (máximo) es informativa y se define para un transmisor con un valor de DB hasta 3,9 de SECQ. Debe resolver la ecuación (1), que se ilustra en el cuadro 4. 7. Medido con la señal de la prueba de la conformidad en TP3 para el igual de las AZUFAIFAS a 2.4x10-4. 8. Estas condiciones de prueba están para medir sensibilidad subrayada del receptor. No son características del receptor. |
||||||
Las características de diagnóstico digitales siguientes se definen sobre las condiciones de funcionamiento normales salvo especificación de lo contrario.
| Parámetro | Símbolo | Minuto | Máximo | Unidades | Notas |
| Error absoluto del monitor de la temperatura | DMI_Temp | -3 | 3 | degC | Sobre el funcionamiento gama de temperaturas |
| Error absoluto de monitor de voltaje de fuente | DMI _VCC | -0,1 | 0,1 | V | Sobre el funcionamiento completo gama |
| Error absoluto del monitor de poder del canal RX | DMI_RX_Ch | -2 | 2 | DB | 1 |
| Monitor actual diagonal del canal | DMI_Ibias_Ch | -10% | el 10% | mA | |
| Error absoluto del monitor de poder del canal TX | DMI_TX_Ch | -2 | 2 | DB | 1 |
|
Notas: 1. Deuda a la exactitud de la medida de diversas fibras, podía haber +/- del DB 3 una exactitud del total adicional +/--1 fluctuación del DB, o. |
|||||
