Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QP1AC4L2K-CD

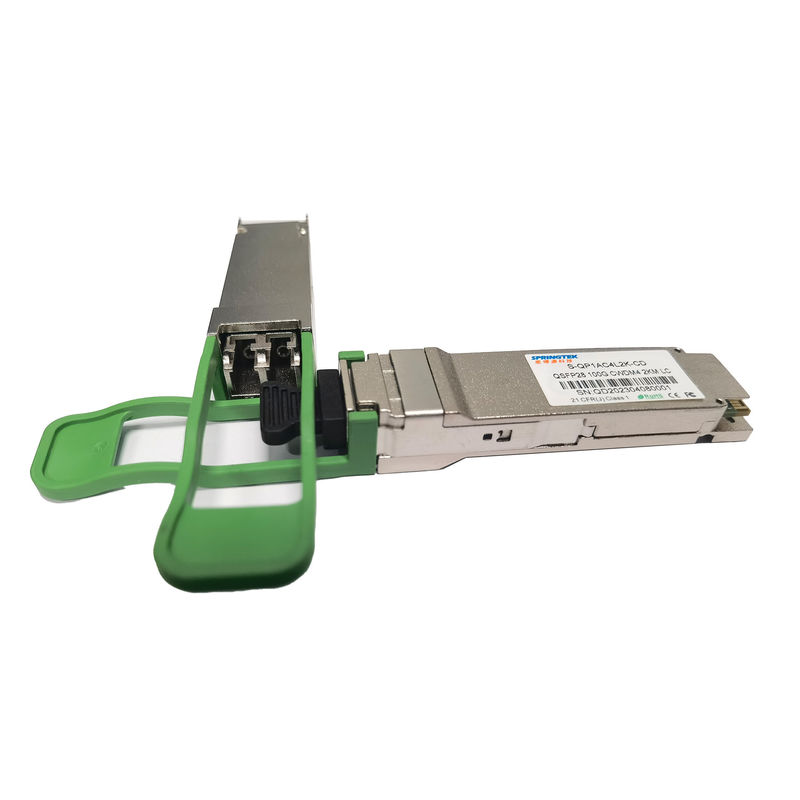

Módulo óptico compatible del transmisor-receptor de QSFP28 Cisco 100Gbps CWDM4 los 2Km LC
Información el ordenar
|
Número de parte |
Descripción de producto |
|
S-QP 1AC4L2K-CD |
QSFP 28, 100 Gbps, 1271 -1331nanómetro, SM, LC, los 2km, 0ºC~+70ºC, con DDM, |
Descripción
El transmisor-receptor de Springtek 100Gbps CWDM4 QSFP28 se diseña para cumplir los requisitos de las transmisiones de datos 100G sobre SMF los hasta 2km. Es obediente con QSFP28 MSA, 100G CLR4, CWDM4 MSA e IEEE 802.3bm. Es rentable, bajo consumo de energía con una sola fuente de alimentación 3.3V. El módulo tiene una tasa de bits global hasta 103.1Gbps multiplexando de 4 carriles ópticos independientes de CWDM, cada carril capaz de transmitir 25.78125Gb/s sobre los 2km SMF. Se fabrica con la vivienda del tamaño todo de metal y compacto para el funcionamiento superior de la EMI.
Características
Sola fuente de alimentación de +3.3V
Temperatura de funcionamiento: 0 a +70°C
RoHS obediente (sin plomo)
Usos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de energía total | P | - | - | 3,5 | W |
| Tarifa de datos | BR | - | 25,78125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | ||
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 900 | milivoltio | ||
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω | ||
| Unión mal hecha diferenciada de la terminación | - | - | 10 | % | |||
| El diferencial entró la pérdida de vuelta | Por 100G CLR4 MSA | DB | |||||
| Pérdida de vuelta común de la entrada del modo | Por 100G CLR4 MSA | DB | |||||
| Características eléctricas del receptor | |||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | ||
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 1200 | milivoltio | ||
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω | ||
| Unión mal hecha diferenciada de la terminación | - | - | 10 | % | |||
| El diferencial hizo salir la pérdida de vuelta | Por 100G CLR4 MSA | DB | |||||
| Pérdida de vuelta de la salida de modo común | Por 100G CLR4 MSA | DB | |||||
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | |
| Características del transmisor | |||||||
| Señalización de tarifa por carril | 25,78125 | GBD | 1 | ||||
| Longitudes de onda de centro del carril (gama) | λ | 1264,5 | 1271 | 1277,5 | nanómetro | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Poder medio total del lanzamiento | Abadejo | 10,5 | dBm | ||||
| Poder medio del lanzamiento por carril | TXPx | -6,5 | 2,5 | dBm | |||
| Ratio de la extinción | ER | 3,5 | DB | ||||
| Ratio de la supresión de Sidemode | SMSR | 30 | DB | ||||
| Ruido relativo de la intensidad | RIN | -130 | dB/Hz | ||||
| Reflexión del transmisor | -12 | DB |
|
||||
|
Definición de la máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Características del receptor | |||||||
| Señalización de tarifa por carril | 25,78125 | GBD | 3 | ||||
| Longitudes de onda de centro del carril (gama) | λ | 1264,5 | 1271 | 1277,5 | nanómetro | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Reciba la saturación (OMA) por carril | Rmax | 2,5 | |||||
|
Sensibilidad Unstressed del receptor (OMA) por carril |
Rxsens | -10 | dBm | 1,2,3 | |||
| Reflexión del receptor | -26 | DB | |||||
| LOS | Óptico De-afirme | Paladio | -11,6 | dBm | |||
| Óptico afirme | PA | -24 | -13,6 | ||||
| Histéresis del LOS | 0,5 | DB | |||||
| Notas | |||||||
|
|||||||
