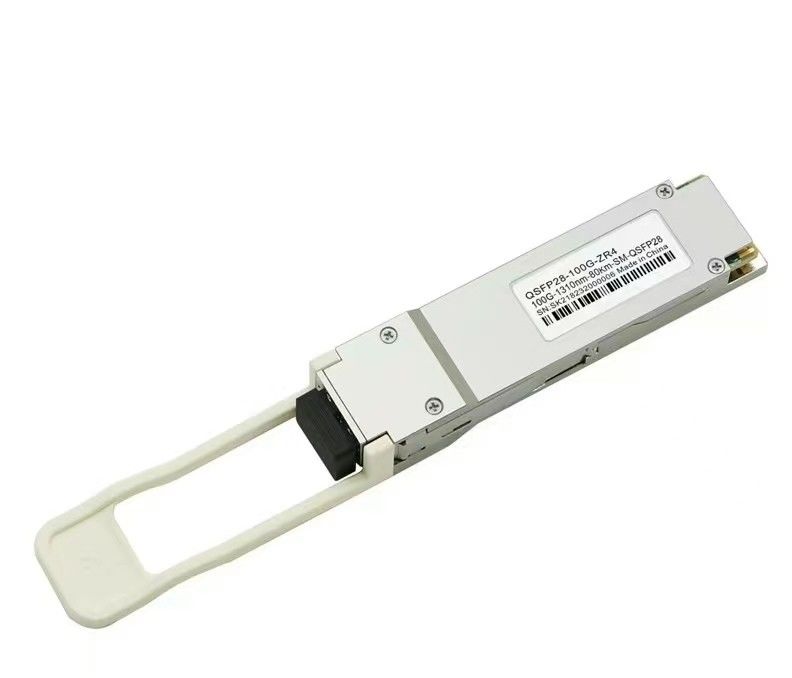

Módulo óptico compatible del transmisor-receptor del ZR 1294 -1310nm los 80Km de Cisco 100Gbps QSFP28
Información el ordenar
| Número de parte | Descripción de producto |
| S-QP1AL4L80-CD | QSFP28, 100Gbps, ZR4,1294-1310nm, SM, LC, los 80km, 0ºC~+70ºC, con DDM |
Descripción
Springtek 100G QSFP28 ZR4 se diseña para los usos de comunicación óptica de los 80km. Este módulo contiene 4 - transmisor óptico del carril, receptor óptico de 4 carriles y bloque de la gestión del módulo incluyendo cara inter serial de 2 alambres. Las señales ópticas se multiplexan a una fibra unimodal a través de un conector del LC del estándar industrial.
Características
Usos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,3 | 3,6 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa | Derecho | 15 | 85 | % | |
| Umbral de daño, cada carril | THd | 6,5 | dBm |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Distancia del vínculo con G.652 | P | - | - | 80 | kilómetro |
| Tarifa de datos | BR | - | 25,78125 | - | Gbps |
Características eléctricas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Nota |
| Disipación de poder | 6,5 | W | ||||
| Fuente actual | Icc | 1,8759 | De estado estacionario | |||
| Transmisor | ||||||
| Tarifa de datos, cada carril | 25,78125 | Gbps | ||||
| Voltaje diferenciado PK-PK | Vpp | 900 | milivoltio | En 1 megaciclo | ||
| Voltaje de modo común | Vcm | -350 | 2850 | milivoltio | ||
| Tiempo de transición | Trise/Tfall | 10 | picosegundo | el 20%~80% | ||
| Unión mal hecha diferenciada de la resistencia de la terminación | 10 | % | ||||
| Anchura del ojo | EW15 | 0,46 | UI | |||
| Altura del ojo | EH15 | 95 | milivoltio | |||
| Receptor | ||||||
| Tarifa de datos, cada carril | 25,78125 | Gbps | ||||
| Unión mal hecha diferenciada de la resistencia de la terminación | 10 | % | En 1 megaciclo | |||
| Oscilación diferenciado del voltaje de salida | Vout, pp | 900 | milivoltio | |||
| Ruido común del modo, RMS | Vrms | 17,5 | milivoltio | |||
| Tiempo de transición | Trise/Tfall | 12 | picosegundo | el 20%~80% | ||
| Anchura del ojo | EW15 | 0,57 | UI | |||
| Altura del ojo | EH15 | 228 | milivoltio | |||
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Características del transmisor | ||||||
| Señalización de tarifa por carril | 25,78125 | GBD | 1 | |||
| Longitudes de onda de centro del carril (gama) | λ | 1294,53 | 1295,56 | 1296,59 | nanómetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |
| Poder medio total del lanzamiento | PTOTAL | 8,0 | 12,5 | dBm | ||
| Poder medio del lanzamiento, cada carril | ABADEJO | 2,0 | 6,5 | dBm | ||
|
Diferencia en poder del lanzamiento en medio cualquier dos carriles (media y OMA) |
- | 3 | dBm | |||
| Poder medio del lanzamiento APAGADO del transmisor, cada carril | POFF | - | - | -30 | dBm | |
| Ratio de la extinción | ER | 6 | - | - | DB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolerancia óptica de la pérdida de vuelta | 20 | DB | ||||
| Transmita la reflexión | RFL | - | - | -12 | DB | |
| Margen de la máscara | 5 | * | * | % | ||
|
Definición de la máscara de ojo de la salida {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Características del receptor | ||||||
| Señalización de tarifa por carril | 25,78125 | GBD | ||||
| Longitudes de onda de centro del carril (gama) | λ | 1294,53 | 1295,56 | 1296,59 | nanómetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Poder medio del receptor, cada carril | THd | -28 | -7 | dBm | 1 | |
| Poder del receptor, cada carril (OMA) | -7 | dBm | ||||
| Reflexión del receptor | SenOMA1 | -26 | DB | 1 | ||
| Media de la sensibilidad del receptor, cada carril | SenOMA2 | -28 | dBm | 2 | ||
|
Atajo superior eléctrico del DB del receptor 3 frecuencia, cada carril |
LOSA | 31 | Gigahertz | |||
| Umbral de daño, cada carril | LOSD | 6,5 | dBm | |||
| El LOS afirma | LOSH | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| Histéresis del LOS | 0,5 | DB | ||||
| Notas | ||||||
| 1. La sensibilidad se especifica en BER@5E-5 con FEC | ||||||
