Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QP1AL4L40-CD-OTU4

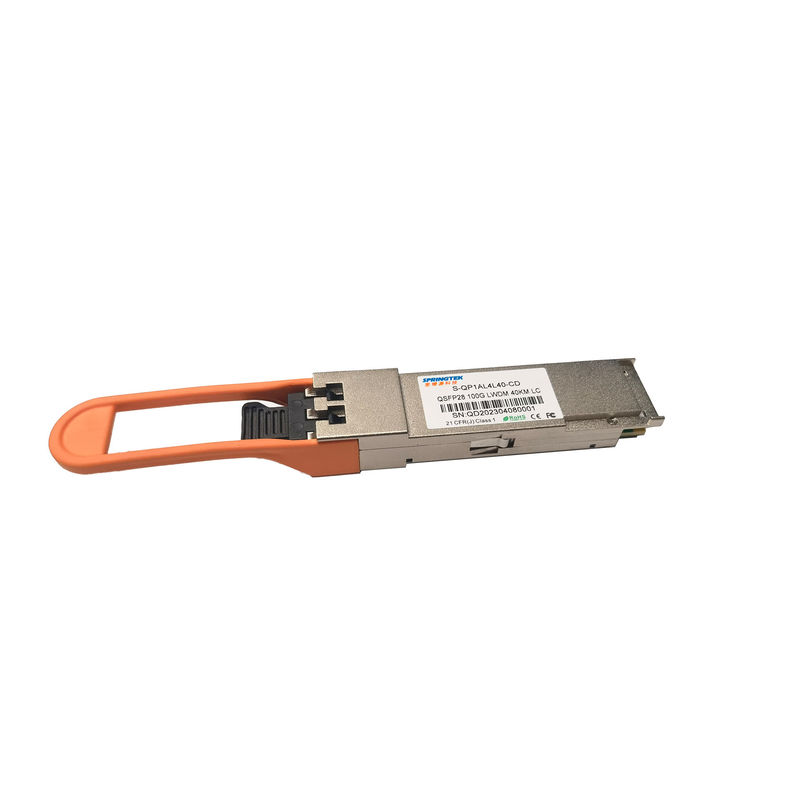

Módulo óptico compatible del transmisor-receptor de QSFP28 ER4 OTU4 Cisco 100Gbps 1294 -1310nm los 40Km
Información el ordenar
Número de parte | Descripción de producto |
S-QP1AL4L40-CD-OTU4 |
QSFP28, 103.1~111.8Gb/s, 1294-1310nm, LC, los 40km, OTU4, 0ºC~+70ºC, con DDM |
Descripción
El transmisor-receptor óptico de Springtek 100G QSFP28 ER4 OTU4 integra la trayectoria del receptor y del transmisor en un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan a cuatro conductores del laser. El control 4WDM EML de los conductores del laser con la longitud de onda de centro de 1295,56 nanómetro, 1300.05nm, 1304.58nm y 1309,14 nanómetro. Las señales ópticas se multiplexan a una fibra unimodal a través de un conector del LC del estándar industrial. En reciba el lado, los cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por el demultiplexor óptico integrado. Cada secuencia de datos es recuperada por un APD y el amplificador de la transporte-impedancia, volvió a cronometrar. Este módulo ofrece un interfaz eléctrico caliente-enchufable, un bajo consumo de energía y la interfaz en serie de dos hilos.
El producto de Springtek se diseña con la conexión del factor de forma, ópticos/eléctricos y el interfaz de diagnóstico digital según el acuerdo de la Multi-fuente QSFP28 (MSA) y obediente a IEEE 802.3ba.
Características
Usos
Grados máximos absolutos
Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
Voltaje de fuente de alimentación | Vcc | -0,5 | 3,6 | V | ||
Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | ||
Humedad relativa - almacenamiento | Lado derecho | 5 | 95 | % | ||
Los datos entraron el voltaje – diferencial | lVDIP-VDINl | - | - | 1,0 | V | |
Voltaje de entrada de control | VI | -0,3 | - | Vcc+0.5 | V | |
Corriente de salida del control | IO | -20 | - | 20 | mA |
Condiciones de funcionamiento recomendadas
Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C | |
Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V | |
Consumo de energía total | Paladio | - | - | 4,5 | W | |
Corriente de pico instantánea en el enchufe caliente | ICC_IP | - | - | 1800 | mA | |
Corriente de pico continua en el enchufe caliente | ICC_SP | - | - | 1485 | mA | |
Disipación de poder máxima, modo de la energía baja | PDLP | - | - | 1,5 | W | |
Tasa de bits global | ABR | - | 103,125 | 111,8 | Gb/s | |
Tarifa de datos por carril | DRL | - | 25,78125 | - | Gb/s | |
El control entró el voltaje alto | VIH | VCC*0.7 | - | VCC+0.3 | V | |
Punto bajo del voltaje de entrada de control | VIL | -0,3 | - | VCC+0.3 | V | |
Tarifa de reloj de dos hilos de la interfaz en serie | - | - | - | 400 | kilociclo | |
Tolerancia del ruido de la fuente de alimentación | - | - | - | 66 | mVpp | 10 herzios -10 megaciclos |
Carga diferenciada de la salida de datos de Rx | - | - | 100 | - | ohmios | |
Distancia de funcionamiento | - | 2 | - | 40 | kilómetro | Con FEC |
Especificaciones eléctricas
Transmisor (entrada del módulo) | ||||||
Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
Los datos diferenciados entraron amplitud | VIN, P-P | 95 | - | 900 | mVpp | |
Unión mal hecha diferenciada de la terminación | - | - | 10 | % | ||
LPMode, reset y ModSelL | VIL | -0,3 | - | 0,8 | V | |
VIH | 2 | - | VCC+0.3 | V | ||
Receptor (salida del módulo) | ||||||
Amplitud diferenciada de la salida de datos | VOUT, P-P | 250 | - | 900 | mVpp | |
Unión mal hecha diferenciada de la terminación | - | - | % | |||
Tiempo de la subida/caída de la salida, el 20%~80% | TR | 9,5 | - | 10 | picosegundo | |
ModPrsL e internacional | Vol. | 0 | - | 0,4 | V | IOL =4mA |
VOH | VCC-0.5 | - |
VCC+0.3
|
V | IOL =4mA |
características ptical
Características del transmisor | ||||||
Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
Longitudes de onda de centro del carril (gama) | λ | 1294,53 | 1295,56 | 1296,59 | nanómetro | |
1299,02 | 1300,05 | 1301,09 | ||||
1303,54 | 1304,58 | 1305,63 | ||||
1308,09 | 1309,14 | 1310,19 | ||||
Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |
Poder óptico medio total del lanzamiento, 100GE | ABADEJO | - | - | 12,5 | dBm | |
Poder medio del lanzamiento, cada carril, 100GE | POUTL | -2,5 | - | 6,5 | dBm | |
Poder óptico medio total del lanzamiento, OTU4 | - | - | 11,1 | dBm | ||
Poder óptico medio del lanzamiento por el carril, OTU4 | POUTL | 0,6 | - | 5,1 | dBm | |
Poder medio del lanzamiento APAGADO del transmisor, cada carril | POUT_OFF | - | - | -30 | dBm | |
Ratio de la extinción | ER | 7 | - | - | DB | |
Amplitud óptica de la modulación (OMA) por el carril, 100GE | OMA | 0,5 | - | 6,5 | dBm | |
Poder del lanzamiento en OMA menos TDP por carril, 100GE | OMA-TDP | -0,5 | - | - | dBm | |
Diferencia en poder del lanzamiento entre cualquier dos carriles (media y OMA) | DT_OMA | - | - | 4 | DB | |
Pena del transmisor y de la dispersión, 100GE | TDP | - | - | 3 | DB | |
Pena óptica de la trayectoria, OTU4 | OPP | - | - | 1,5 | DB | |
Tolerancia óptica de la pérdida de vuelta | ORLT | 20 | - | - | DB | |
Máscara de ojo óptica, 100GE | Obediente con IEEE 802.3ba-2010 | 1 | ||||
Máscara de ojo óptica, OTU4 | Obediente con ITU-T G.695 | 2 | ||||
Reflexión del transmisor | TR | - | - | -26 | DB | |
Características del receptor | ||||||
Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
Longitudes de onda de centro del carril (gama) | λ | 1294,53 | 1295,56 | 1296,59 | nanómetro | |
1299,02 | 1300,05 | 1301,09 | ||||
1303,54 | 1304,58 | 1305,63 | ||||
1308,09 | 1309,14 | 1310,19 | ||||
Sensibilidad del receptor (OMA), cada carril, 100GE | - | - | - | -18,5 | dBm | 3 |
Sensibilidad del receptor (poder medio) por el carril, OTU4 | - | - | - | -18,99 | dBm | 4 |
Sensibilidad subrayada del receptor (OMA), por carril, 100GE | - | - | - | -16 | dBm | |
Inquietud subrayada del ojo J2 | - | - | 0,33 | - | UI | |
Inquietud subrayada del ojo J4 | - | 0,48 | - | UI | ||
Pena vertical del cierre del ojo | - | - | 2,5 | - | DB | |
Definición de la máscara de ojo de SRS {X1, X2, X3, Y1, Y2, Y3} | {0,39, 0,5, 0,5, 0,39, 0,39, 0,4} | |||||
Umbral de daño, cada carril | Pin, daño | -2,5 | - | - | dBm | |
La media recibe poder por carril | - | -20,5 | - | -3,5 | dBm | |
Reciba el poder en OMA por carril, Sobrecarga |
OMA | - | - | -3,5 | dBm | |
Reflexión del receptor | TR | - | - | -26 | DB | |
Notas 1. Medido con un modelo de prueba de PRBS 231-1 @25.78 Gb/s. 2. Medido con un modelo de prueba de PRBS 231-1 @27.95 Gb/s 3. Medido con un modelo de prueba PRBS231-1 @25.78Gbps, BER≦5E-5 4. Medido con un modelo de prueba PRBS231-1 @27.95Gbps, BER≦1.8E-4. |
