Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QP1AC4L05-CD

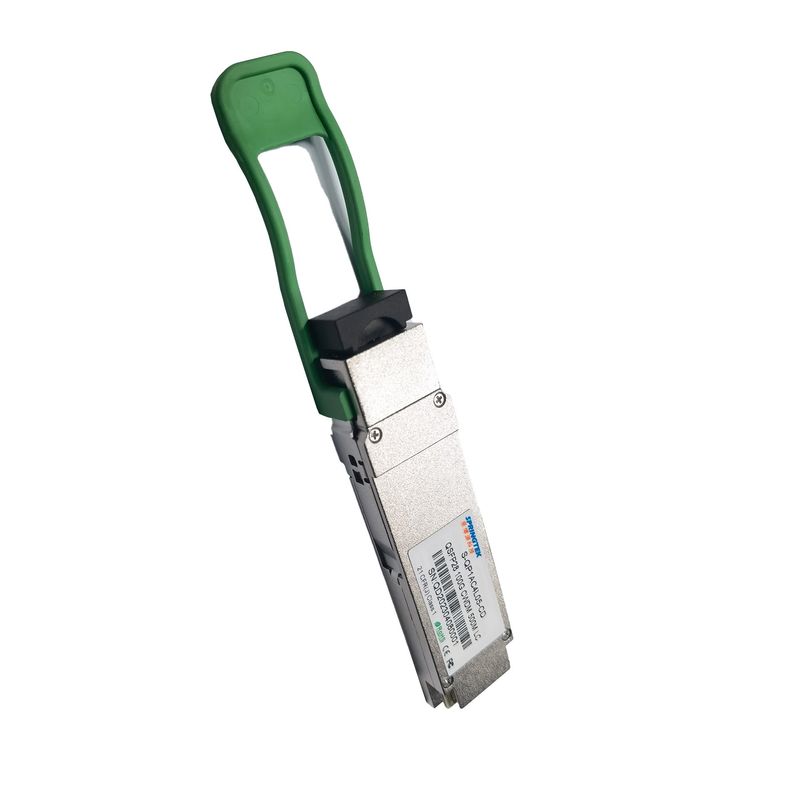

Arista compatible 100Gbps CWDM4 LC los 500m QSFP28 dr Optical Transceiver Module
Información el ordenar
| Número de parte | Descripción de producto |
| S-QP1AC4L05-CD |
QSFP28,100Gbps, 1271 -1331nm, SM, LC, los 500m, 0ºC~+70ºC, con DDM, |
Descripción
Springtek 100Gbps CWDM4 QSFP28 diseñado para los usos de comunicación óptica de los 500m. Este módulo contiene 4 el transmisor óptico del carril DFB, el receptor óptico de 4 carriles y el bloque de la gestión del módulo incluyendo 2 interfaces en serie del alambre. Las señales ópticas se multiplexan a una fibra unimodal a través de un conector del LC del estándar industrial.
Características
Usos
Estándares
Grados máximos absolutos
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente máximo | Vcc | 0 | 3,6 | V | |
| Temperatura de almacenamiento | Ts | -40 | 85 | ℃ | |
| Temperatura de caso de funcionamiento | Tcase | -5 | 75 | ℃ | |
| Humedad relativa | Derecho | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Temperatura de caso de funcionamiento | Tcase | 0 | 70 | ℃ | |
| Voltaje de fuente | VCC | 3,135 | 3,3 | 3,465 | V |
| Humedad relativa | Derecho | 5 | 85 | % | |
| Disipación de poder | Paladio | 3,5 | W | ||
| Tarifa de datos (óptica) | DRO | 4*25.78125 | Gbps | ||
| Tarifa de datos (eléctrica) | DRE | 4*25.78125 | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje diferenciado PK-PK | Vpp | 900 | milivoltio | ||
| Impedancia diferenciada entrada | Rin | 100 | Ohmio | ||
| Unión mal hecha diferenciada de la resistencia de la terminación | 10 | % | |||
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Impedancia diferenciada de la salida | Derrota | 100 | Ohmio | ||
| Unión mal hecha diferenciada de la resistencia de la terminación | 10 | % | |||
| Voltaje de salida diferenciado | Vout, pp | 400 | 600 | 800 | milivoltio |
Características ópticas
| Parámetros | Símbolo | Minuto | Típico | máximo | Unidad | Nota |
| Transmisor | ||||||
| Velocidad de la señal por carril | BR | ± 25,78125 100 PPM | Gb/s | |||
| Transmita la longitud de onda | λ0 | 1264,5 | 1271 | 1277,5 | nanómetro | |
| λ1 | 1284,5 | 1291 | 1297,5 | nanómetro | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nanómetro | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nanómetro | ||
| Ratio de la supresión del Lado-modo | SMSR | 30 | DB | |||
| Poder medio total del lanzamiento | Ptotal | 8,5 | dBm | |||
| Poder medio del lanzamiento, cada carril | Abadejo | -6,5 | 2,5 | dBm | ||
| Amplitud óptica de la modulación (OMA), cada carril | POMA | -4 | 2,5 | dBm | ||
| Poder del lanzamiento APAGADO por carril | -30 | dBm | ||||
| Pena del transmisor y de la dispersión (TDP), cada carril | TDP | 3,0 | DB | |||
| Ratio de la extinción (ER) | ER | 3,5 | DB | |||
| Definición de la máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Margen de la máscara | 15 | % | 1 | |||
| Receptor | ||||||
| Señalización de velocidad por carril | BR | ± 25,78125 100 PPM | Gb/s | |||
| Reciba la longitud de onda | λ0 | 1264,5 | 1271 | 1277,5 | nanómetro | |
| λ1 | 1284,5 | 1291 | 1297,5 | nanómetro | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nanómetro | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nanómetro | ||
| Umbral de daño, cada carril | 3,5 | dBm | ||||
| La media recibe el poder, cada carril | -10 | 4,5 | dBm | |||
| Reciba el poder, cada carril (OMA) | 2,5 | dBm | 2 | |||
| Reflexión del receptor | -26 | DB | ||||
| El LOS afirma | -24 | -13,6 | dBm | |||
| El LOS De-afirma | -11,6 | dBm | ||||
| Histéresis del LOS | 0,5 | 6 | DB | |||
