Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QP1AL4L40-CD-Lite

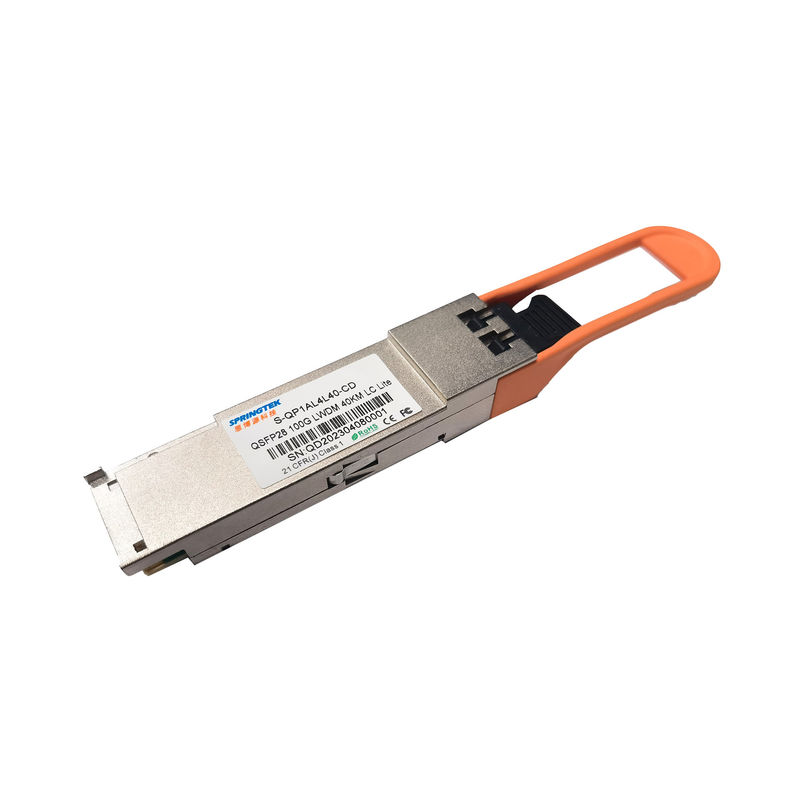

Módulo óptico compatible del transmisor-receptor de Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm los 40Km
Información el ordenar
| Número de parte | Descripción de producto |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps, ER4 Lite, 1294-1310nm, SM, LC los 40km, 0ºC~+70ºC, con DDM |
Descripción
El transmisor-receptor óptico de Springtek 100G QSFP28 ER4 Lite integra la trayectoria del receptor y del transmisor en un módulo. En transmita el lado, cuatro carriles de las secuencias de datos seriales se recuperan, se vuelven a cronometrar, y se pasan a cuatro conductores del laser. El control 4 de los conductores del laser - EML con la longitud de onda de centro de 1296 nanómetro, 1300nm, 1305nm y 1309 nanómetro. Las señales ópticas se multiplexan a una fibra unimodal a través de un conector del LC del estándar industrial. En reciba el lado, los cuatro carriles de las secuencias de datos ópticas ópticamente son demultiplexados por el demultiplexor óptico integrado. Cada secuencia de datos es recuperada por un APD y el amplificador de la transporte-impedancia, volvió a cronometrar. Este módulo ofrece un interfaz eléctrico caliente-enchufable, un bajo consumo de energía y la interfaz en serie de dos hilos.
El producto de Springtek se diseña con la conexión del factor de forma, ópticos/eléctricos y el interfaz de diagnóstico digital según el acuerdo de la Multi-fuente QSFP28 (MSA) y obediente a IEEE 802.3ba.
Características
Usos
Estándares
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,3 | 3,6 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de energía total | P | - | - | 3,5 | W |
| Tarifa de datos | BR | - | 25,78125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 1000 | milivoltio |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| El diferencial entró la pérdida de vuelta | Por 100Gbase-ER4 | DB | |||
| Pérdida de vuelta común de la entrada del modo | Por 100Gbase-ER4 | DB | |||
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 1200 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| El diferencial hizo salir la pérdida de vuelta | Por 100Gbase-ER4 | DB | |||
| Pérdida de vuelta de la salida de modo común | Por 100Gbase-ER4 | DB | |||
características ptical
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas |
| Características del transmisor | ||||||
| Señalización de tarifa por carril | 25,78125 | GBD | 1 | |||
| Longitudes de onda de centro del carril (gama) | λ | 1294,53 | 1295,56 | 1296,59 | nanómetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | |
| Poder medio total del lanzamiento | PTOTAL | - | - | 10,5 | dBm | |
| Poder medio del lanzamiento, cada carril | ABADEJO | -2,9 | - | 4,5 | dBm | |
| Anchura espectral (- 20dB) | σ | - | 1 | nanómetro | ||
| Poder medio del lanzamiento APAGADO del transmisor, cada carril | POFF | - | - | -30 | dBm | |
| Ratio de la extinción | ER | 4 | - | - | DB | |
| Transmita la reflexión | RFL | - | - | -12 | DB | |
|
Definición de la máscara de ojo de la salida {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Características del receptor | ||||||
| Señalización de tarifa por carril | 25,78125 | GBD | ||||
| Longitudes de onda de centro del carril (gama) | λ | 1294,53 | 1295,56 | 1296,59 | nanómetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Umbral de daño | THd | -3 | dBm | 1 | ||
| Media total recibir poder | 2,0 | dBm | ||||
| Sensibilidad del receptor (OMA), cada carril | SenOMA1 | - | -16,5 | - | dBm | 1 |
| Sensibilidad del receptor (OMA), cada carril | SenOMA2 | - | -20,5 | -19 | dBm | 2 |
| El LOS afirma | LOSA | - | -26 | - | dBm | |
| El LOS De-afirma | LOSD | - | -24 | - | dBm | |
| Histéresis del LOS | LOSH | 0,5 | - | - | DB | |
| Notas | ||||||
|
1. El receptor podrá tolerar, sin daño, la exposición continua a una señal de entrada óptica modulada que tiene este nivel de poder en un carril. El receptor no tiene que actuar correctamente en esta energía de entrada. 2. 25.78125Gb/s, NRZ, PRBS 231-1, BER=1x10-12. 3. 27.95249Gb/s, NRZ, PRBS 231-1, BER=5x10-5. |
||||||
