Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-QP1AC31M2K-CD

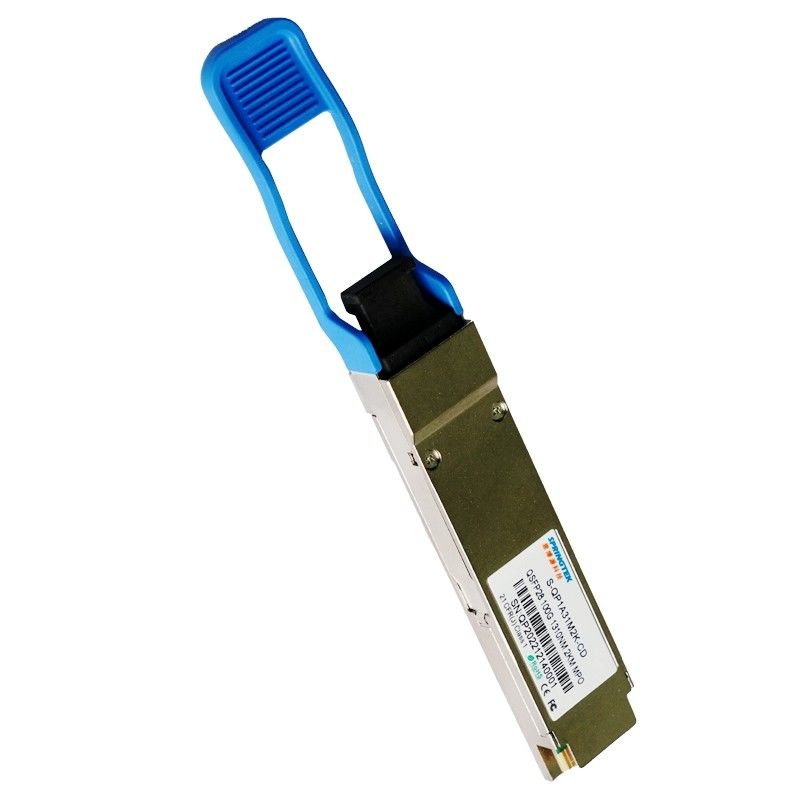

Módulo óptico compatible del transmisor-receptor de QSFP28 100G PSM4 1310nm los 2km MTP/MPO Cisco
Información el ordenar
| Número de parte | Descripción de producto |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm, SM, MPO, los 2km, 0ºC~+70ºC, con DDM, |
Descripción
Transmisor-receptor óptico del solo modo de Springtek 100G PSM4 QSFP28 diseñado para los usos de comunicación óptica. Este producto proporciona la densidad portuaria creciente, ofreciendo a la independiente cuatro para transmitir y recibir los canales, cada canal actúa en 25Gbps, dando por resultado un índice de datos global de 100Gbps en los 2km de fibra del solo modo, un cable de cinta de fibra óptica con un conector de MTP/MPO se puede tapar en el receptáculo del módulo QSFP28, los pernos de guía dentro del receptáculo para asegurar la alineación apropiada.
según el acuerdo de la Multi-fuente QSFP28 (MSA), el módulo se puede manejar a través de la interfaz en serie de dos hilos de I2C. El módulo de transmisor acepta las señales de entrada eléctricas compatibles con los niveles comunes de la lógica del modo (CML), todas las señales de datos de entrada son diferenciadas e internamente terminadas. El módulo de receptor convierte señales de entrada ópticas del paralelo vía un arsenal de detector de foto en señales de salida eléctricas del paralelo. El módulo de receptor hace salir señales eléctricas es también voltaje compatible con los niveles comunes de la lógica del modo (CML). Todas las señales de datos son diferenciadas y apoyan tarifas de datos hasta 25Gb/s por el canal.
Características
Usos
Estándares
Grados máximos absolutos
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Voltaje de fuente de alimentación | Vcc | -0,5 | 4 | V | |
| Gama de temperaturas de almacenamiento | Ts | -40 | 85 | °C | |
| Humedad relativa - almacenamiento | Lado derecho | 0 | 95 | % | |
| Humedad relativa - actuando | RHO | 0 | 85 | % |
Condiciones de funcionamiento recomendadas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Gama de temperaturas de funcionamiento del caso | Tc | 0 | - | 70 | °C |
| Voltaje de fuente de alimentación | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de energía total | P | - | - | 3,5 | W |
| Tarifa de datos | BR | - | 25,78125 | - | Gbps |
Características eléctricas
| Características eléctricas del transmisor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje entrado | VIN | 180 | - | 900 | milivoltio |
| El diferencial de Tx entró Impendence | ZIN | - | 100 | - | Ω |
| Unión mal hecha diferenciada de la terminación | - | - | 10 | % | |
| El diferencial entró la pérdida de vuelta | Por 100G CLR4 MSA | DB | |||
| Pérdida de vuelta común de la entrada del modo | Por 100G CLR4 MSA | DB | |||
| Características eléctricas del receptor | |||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad |
| Oscilación diferenciado del voltaje de salida | VOUT | 300 | - | 1200 | milivoltio |
| El diferencial de Rx hizo salir Impendence | ZOUT | - | 100 | - | Ω |
| Unión mal hecha diferenciada de la terminación | - | - | 10 | % | |
| El diferencial hizo salir la pérdida de vuelta | Por 100G CLR4 MSA | DB | |||
| Pérdida de vuelta de la salida de modo común | Por 100G CLR4 MSA | DB | |||
características ptical
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Notas | |
| Características del transmisor | |||||||
| Señalización de tarifa por carril | 25,78125 | GBD | 1 | ||||
| Longitudes de onda de centro del carril (gama) | λ | 1260 | 1310 | 1355 | nanómetro | ||
| Poder medio total del lanzamiento | Abadejo | 9,5 | dBm | ||||
| Poder medio del lanzamiento por carril | TXPx | -6,5 | 2,5 | dBm | |||
| Ratio de la extinción | ER | 3,5 | DB | ||||
| Ratio de la supresión de Sidemode | SMSR | 30 | DB | ||||
| Poder medio del lanzamiento apagado por carril | Poff | -30 | DB |
|
|||
|
Definición de la máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Características del receptor | |||||||
| Señalización de tarifa por carril | 25,78125 | GBD | |||||
| Longitudes de onda de centro del carril (gama) | λ | 1260 | 1355 | nanómetro | |||
| Poder medio del receptor, cada carril | Rmax | 3,5 | dBm | ||||
|
Sensibilidad Unstressed del receptor (OMA) por carril |
Rxsens | -10,2 | dBm | 1 | |||
| Poder entrado de la saturación (sobrecarga) | Psat | 4,5 | dBm | ||||
| Reflexión del receptor | Rr | -26 | DB | ||||
| LOS | Óptico De-afirme | Paladio | -12 | dBm | |||
| Óptico afirme | PA | -18 | |||||
| Notas | |||||||
|
|||||||
