Lugar de origen:
Wuhan China
Nombre de la marca:
Springtek
Certificación:
ISO9001 RoHS FCC CE
Número de modelo:
S-CXXXXXXXX-XX

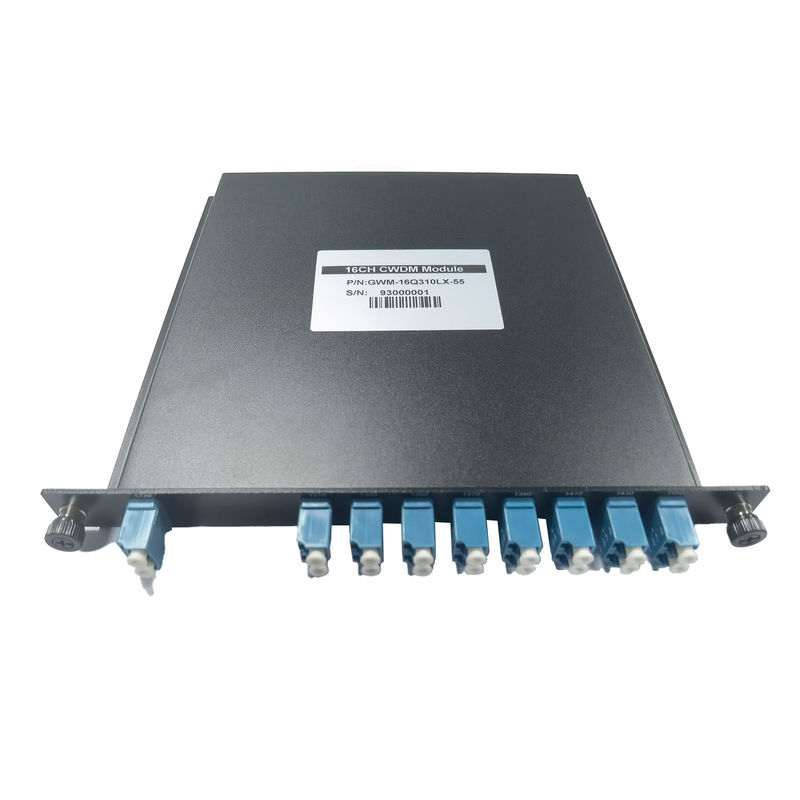

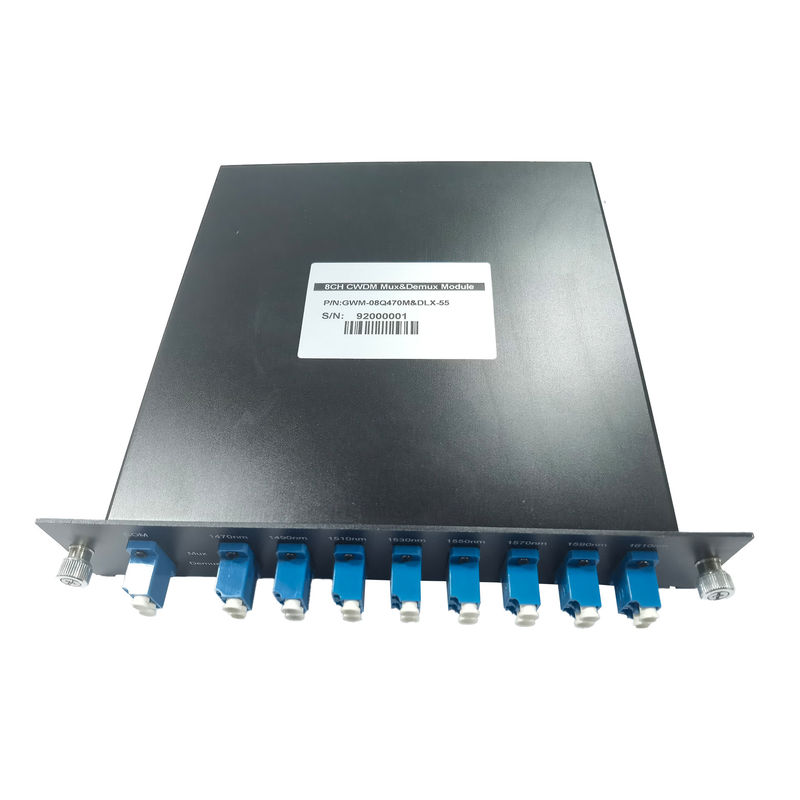

Módulo de CWDM MUX/DEMUX
Información el ordenar
| Módulo de CWDM MUX/DEMUX | |||||||||||
| Springtek | - | CWDM | Canal no. | Tipo de MUX/DEMUX | CW inicial | Tipo del paquete | Tipo de la fibra | Longitud de la fibra | - | Conector de entrada | Conector de salida |
| x | - | x | XX | X | XX | XX | XX | XX | - | X | X |
| S | - | C | 04= 02CH | M=Mux | 270= 1270 | SM=65 x45 x11 | tubo de 09=0.9m m | los 05=0.5m | - | 0=No | 0=No |
| ............ | D= Demux | … | PS=100x80x10 | … | 1=FC/UPC | 1=FC/UPC | |||||
| 08= 08CH | M&D=Mux&Demux | 550=1550 | PM=120x80x18 | el 10=1m | 2=FC/APC | 2=FC/APC | |||||
| 551=1551 | PL=140x115 x18 | 3=SC/UPC | 3=SC/UPC | ||||||||
| P1=80x58 x8 | 4=SC/APC | 4=SC/APC | |||||||||
| X0= modificó para requisitos particulares | 5=LC/UPC | 5=LC/UPC | |||||||||
| SM=65 x45 x11 | 6=LC/APC | 6=LC/APC | |||||||||
Características
Usos
Especificaciones
| Parámetros | Unidad | 4CH | 8CH | 12CH | 18CH | |
| Longitud de onda de funcionamiento | nanómetro | 1260~1620 | ||||
| Espacio del canal | nanómetro | 20 | ||||
| Longitud de onda de centro | nanómetro | ITU, ITU+1 | ||||
| Exactitud de centro de la longitud de onda | nanómetro | ±0.8 | ||||
| Banda de paso @-0.5dB | nanómetro | ±6.5 | ||||
| Pérdida de inserción portuaria | DB | ≤1.2 | ≤2.5 | ≤3.5 | ≤3.8 | |
| Pérdida del vínculo | DB | ≤2.0 | ≤3.2 | ≤4.0 | ≤4.3 | |
| Aislamiento (DB) | Adyacente | DB | ≥30 | |||
| No adyacente | DB | ≥40 | ||||
| Ondulación | DB | ≤0.5 | ||||
| Pérdida dependiente de la polarización | DB | ≤0.2 | ||||
| Pérdida de vuelta | DB | ≥40 | ||||
| Directividad | DB | ≥50 | ||||
| Poder | mw | ≤300 | ||||
| Tipo de la fibra | / | G657.A1 (tubo de 0.9m m, tubo de 2.0m m) | ||||
| Longitud de la fibra | m | 0.5+/-0.05&Customized | ||||
| Conector | / | LC/UPC&Customized | ||||
| Temperatura de funcionamiento | ℃ | -20~75 | ||||
| Temperatura de almacenamiento | ℃ | -40~85 | ||||
| Vivienda | milímetro | 100*80*10,120*80*18,140*115*18 | ||||
